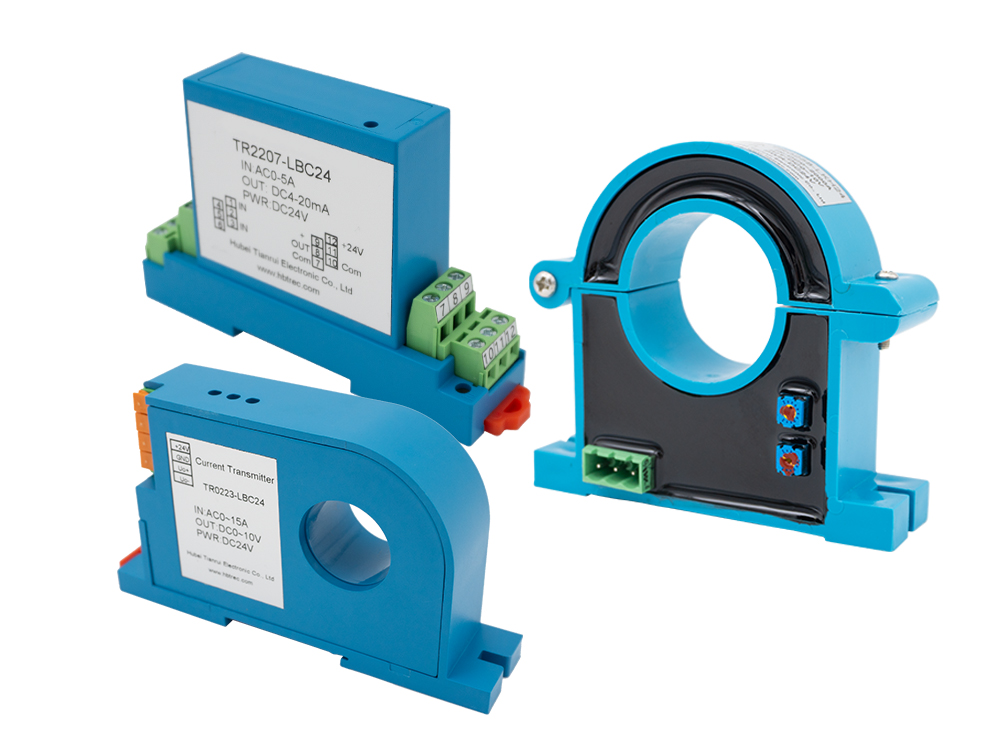

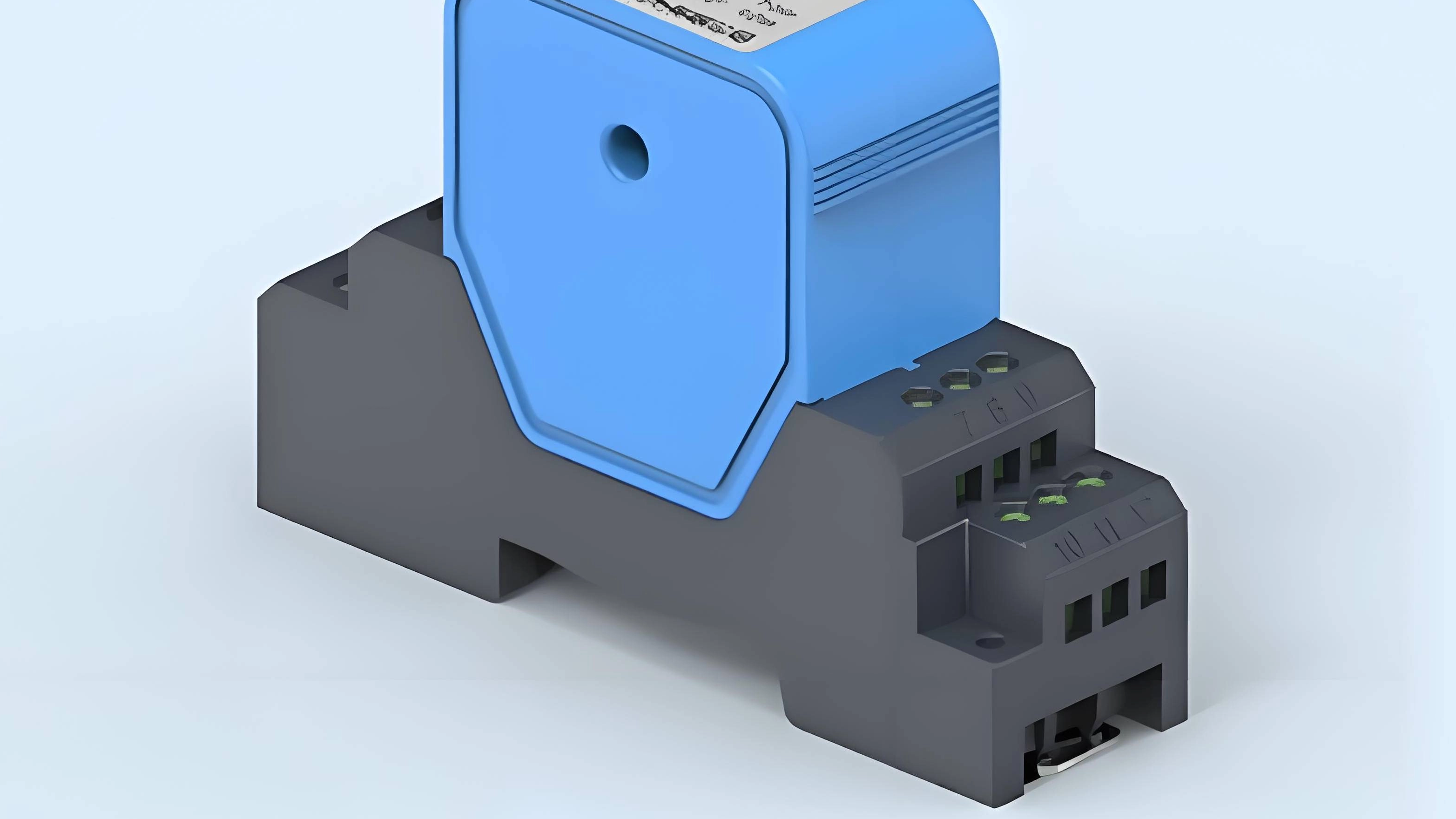

Что такое передатчик тока?

Датчик тока — это электронное устройство, которое преобразует измеренный ток (переменный или постоянный) в стандартизированный выходной сигнал, обычно 4–20 мА или 0–10 В, для передачи в системы управления, регистраторы или оборудование мониторинга. Он играет жизненно важную роль в промышленной автоматизации, управлении энергопотреблением и мониторинге энергопотребления, обеспечивая точную и стабильную связь между точками измерения и устройствами управления на больших расстояниях.

В отличие от датчика тока , который обнаруживает и выдает только необработанный электрический сигнал, пропорциональный току, датчик тока обрабатывает, масштабирует и преобразует этот сигнал в стандартизированную форму, подходящую для надежной передачи данных.

Рабочий принцип

Принцип работы датчика тока основан на измерении тока и преобразовании сигнала. Он состоит из нескольких ключевых этапов:

Стадия измерения тока
Преобразователь тока обнаруживает ток, протекающий через проводник, с помощью чувствительного элемента, такого как:

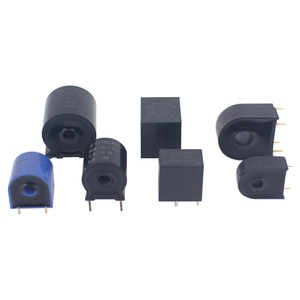

Трансформатор тока (ТТ) – для измерения переменного тока на основе электромагнитной индукции.

Датчик Холла – для измерения переменного/постоянного тока с использованием магнитного поля, создаваемого током.

Формирование сигнала
Небольшой аналоговый сигнал от чувствительного элемента усиливается, фильтруется и линеаризуется. Это гарантирует, что шум или искажения не повлияют на точность измерений.

Преобразование в стандартный сигнал
Обработанный сигнал затем преобразуется в стандартный выходной сигнал (например, 4–20 мА). Уровень 4 мА обычно соответствует нулевому току, а 20 мА представляет собой полное значение тока. Этот формат токовой петли обладает высокой устойчивостью к потере сигнала и электрическим помехам, что делает его идеальным для промышленных сред.

Основные характеристики

Высокая точность и стабильность

Электрическая изоляция между входом и выходом

Стандартизированные выходные сигналы (4–20 мА или 0–10 В)

Приложения

Мониторинг электропитания и управление энергопотреблением
Используется на заводах, в зданиях и коммунальных предприятиях для измерения тока, мониторинга энергопотребления и оптимизации распределения нагрузки.

Промышленная автоматизация
Интегрируется в системы ПЛК или РСУ для управления процессами, мониторинга двигателей и защиты оборудования.

Системы возобновляемой энергии.
Применяются в солнечных и ветровых установках для отслеживания производительности генерации и выходной мощности инвертора.

Преимущества использования передатчика тока

Точная передача сигнала на большие расстояния

Упрощенная проводка для моделей с питанием от контура

Повышенная безопасность за счет гальванической развязки.

Разница между передатчиком тока и датчиком тока

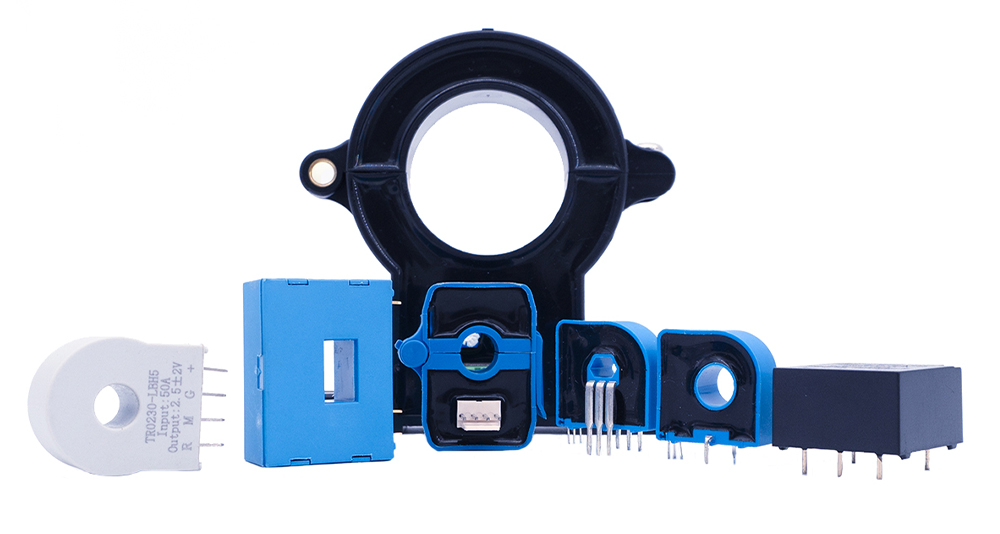

Таким образом, датчик тока представляет собой чувствительный элемент, а датчик тока представляет собой законченный блок формирования и передачи сигнала, построенный вокруг этого датчика. Многие передатчики фактически используют датчики тока (например, трансформаторы тока или датчики Холла) в качестве входного каскада.
