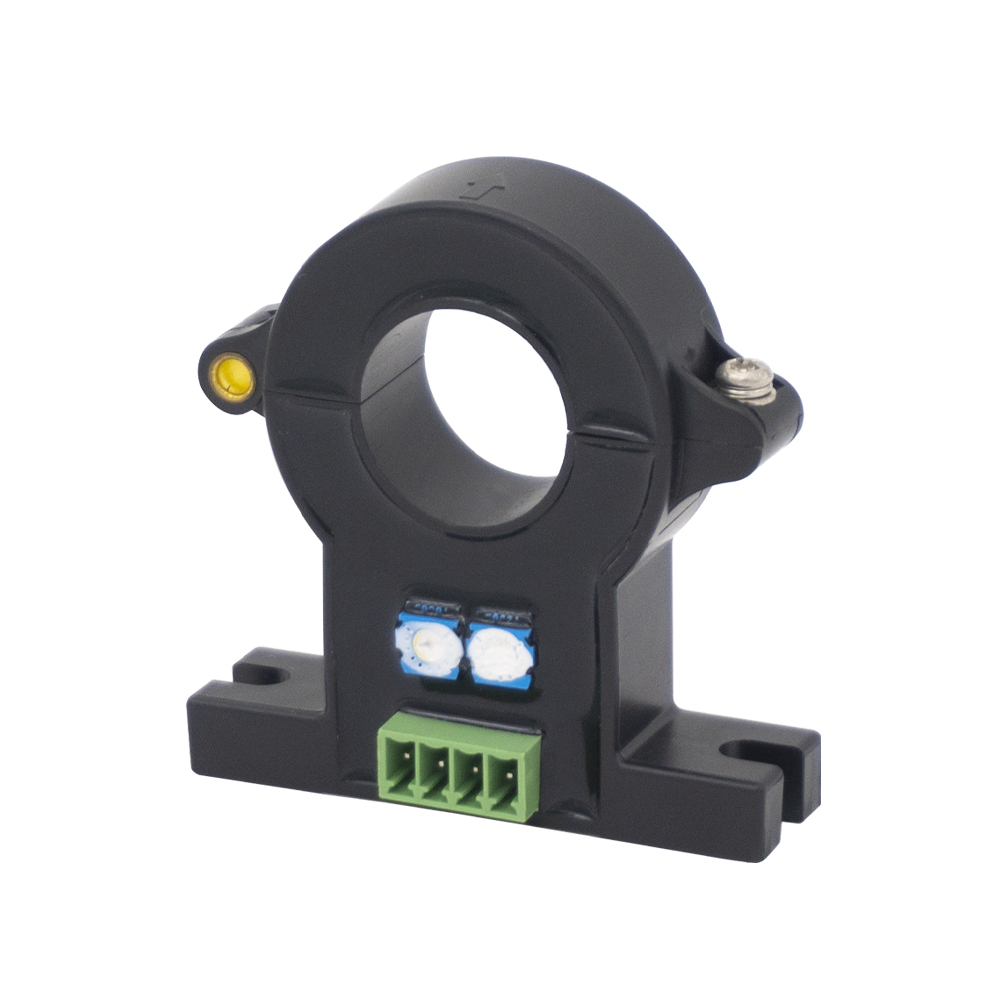

TR0214-LKH
TR
Особенности продукта
* Измеряет переменный, постоянный и импульсные сигналы.
* Отличная точность, хорошая линейность.
* Сильная устойчивость к внешним помехам, высокий коэффициент подавления синфазного сигнала.
* Низкий температурный дрейф, низкое энергопотребление, широкий диапазон частот.
* Разделенная структура, проста в установке.
Применение продукта
* Регулировка скорости преобразования частоты переменного тока.
* Серводвигатель тяги.
* Источник бесперебойного питания (ИБП).
* Сварочный аппарат, аккумуляторное питание.
Скачать таблицу размеров
Параметры продукта
| Спецификация | 50A/4V | 200A/4V | 500A/4V | Единица | |
Я пн | Первичный номинальный входной ток | 50 | 200 | 500 | A |
Я р | Диапазон измерения первичного тока | 0 ～ 100 | 0 ～ 400 | 0 ～ 1000 | A |
V SN | Вторичное номинальное выходное напряжение | 4 | V | ||
V C. | Напряжение источника питания | ± 12 ～ 15 (± 5%) | V | ||
IC | Текущее потребление | ＜ 25 | магистр | ||
V d | Изоляционное напряжение | Между первичными и вторичными цепями: 2,5 кВ/50 Гц/1 мин | |||
ε l | Линейность | ＜ 1 | %Fs | ||
X | Точность | TA = 25 ℃: ≤ ± 1 | % | ||
V0 | Смещение напряжения | TA = 25 ℃: ≤ ± 20 | мв. | ||
V Om | Напряжение магнитного смещения | IP=0 после 3*I PN :≤±20 | мв. | ||
V ot | Температурный дрейф напряжения смещения | Ip = 0 ta = -40 ～+80 ℃: ≤ ± 1 | MV/℃ | ||
Тр | Время ответа | ≤5 | μs | ||
f | Пропускная способность (-3 дБ) | DC ～ 20 | КГц | ||
Т | Рабочая температура | -40 ～+80 | ℃ | ||
По | Температура хранения | -45 ～+85 | ℃ | ||
R l | Сопротивление нагрузки | TA = 25 ℃: ≥10 | kom | ||

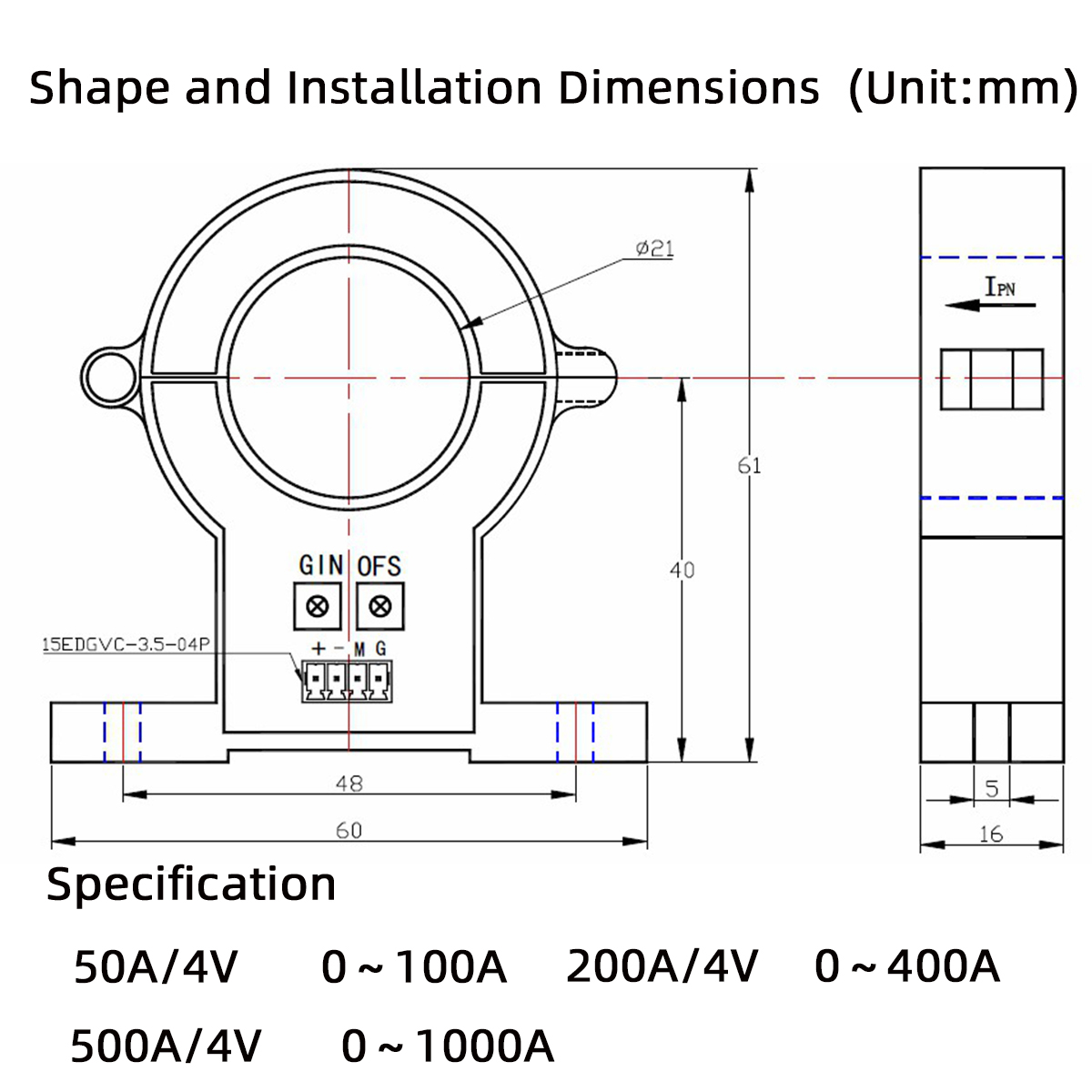

Структура и измерение

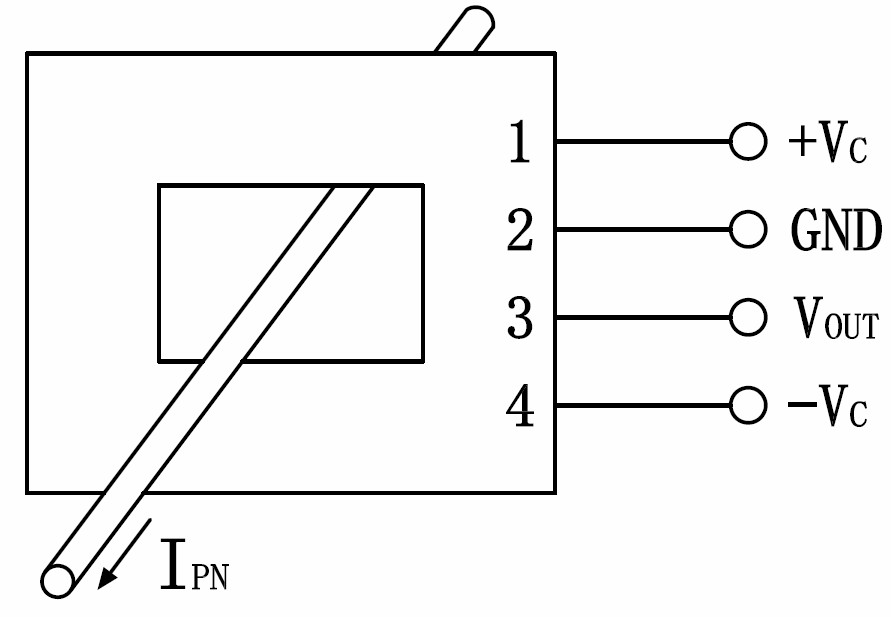

Схема цепи
Примечания:
IPN: направление ввода первичного тока
+: Положительный источник питания 12 В/15 В
-: отрицательный 12 В/15 В.
G: мощность заземления: нулевая регулировка Джин: Амплитуда Регулировка
Установка мер предосторожности
* Датчик должен быть подключен правильно, в противном случае это может привести к повреждению внутренних компонентов датчика.
* Динамические характеристики (di/dt и время отклика) являются лучшими, когда строка входного тока полностью заполнена первичной перфорацией.
