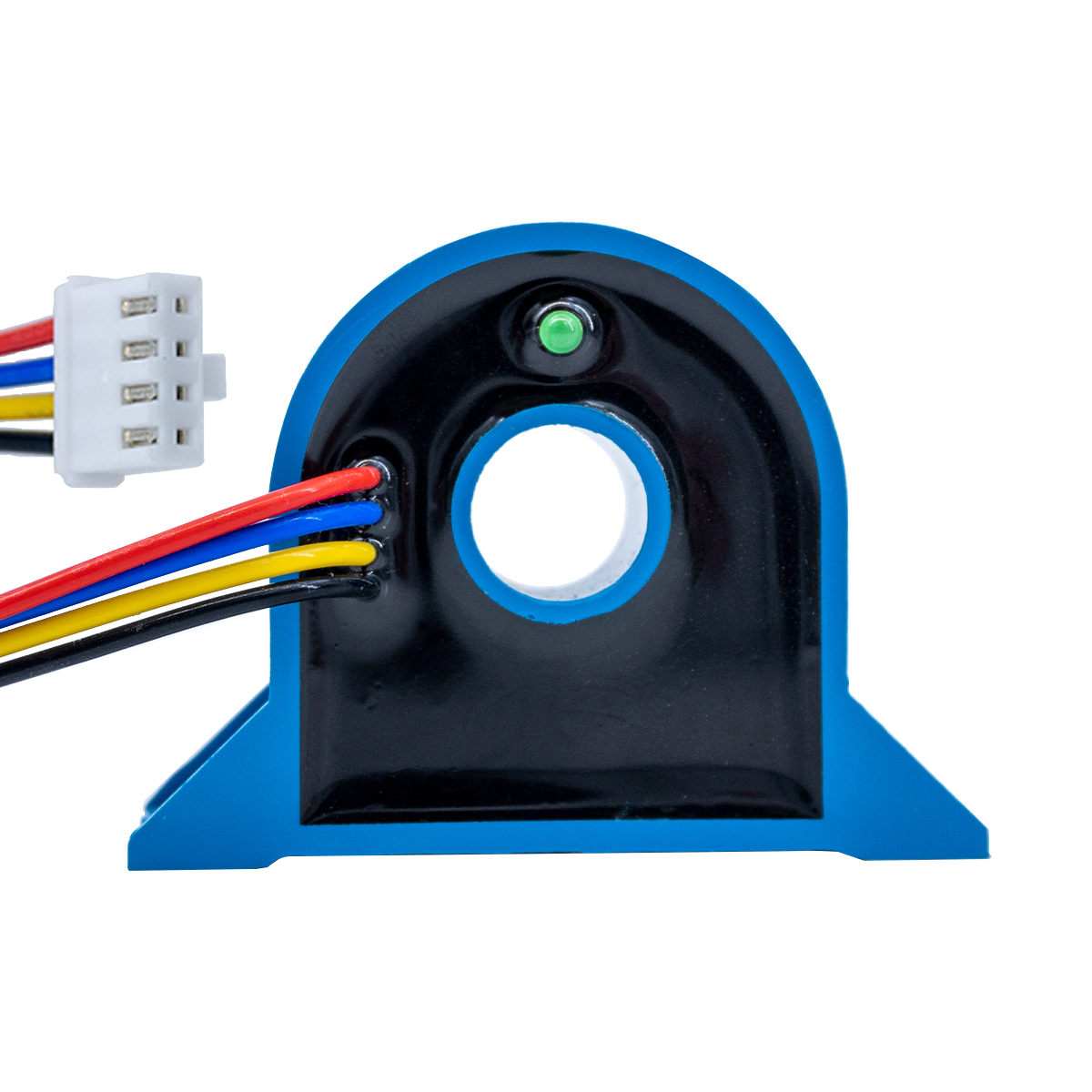

Высокоточный датчик тока

Феррозонд ток датчик Это высокоточное устройство, которое измеряет как постоянный, так и переменный ток, используя свойства магнитного насыщения ферромагнитного сердечника. Его принцип основан на нелинейной кривой BH ядра. Катушка возбуждения приводится в действие высокочастотным сигналом переменного тока, неоднократно насыщающим сердечник как в положительном, так и в отрицательном направлении. Когда присутствует внешнее магнитное поле измеряемого тока, оно создает асимметрию времени насыщения. Этот дисбаланс вызывает определенную гармоническую составляющую во вторичной чувствительной катушке, которая затем точно обнаруживается и обрабатывается для расчета точного значения внешнего тока.

Особенности продукта

1. Чрезвычайно высокая точность и разрешение: Он обеспечивает исключительную точность, с очень низким смещением и дрейфом усиления, способен измерять незначительные токи (в диапазоне мА) даже при наличии больших составляющих постоянного тока.

2. Превосходная стабильность постоянного тока и низкий уровень шума: В отличие от датчиков Холла, принцип феррозонда обеспечивает превосходную стабильность при измерении постоянного и низкочастотного тока с минимальным собственным шумом.

3. Широкая полоса пропускания: Несмотря на то, что современные феррозондовые датчики оптимизированы по точности, они также поддерживают хорошую полосу пропускания, подходящую для точного измерения динамических сигналов тока.

Общие приложения

Эти датчики используются в требовательных приложениях, где наивысшая точность имеет первостепенное значение:

1. Прецизионные анализаторы мощности и высококачественное лабораторное испытательное оборудование.

2. Оборудование для тестирования аккумуляторов и мониторинг солнечных батарей, где точное измерение тока имеет решающее значение для расчета эффективности.

3. Системы медицинской визуализации (например, МРТ) и приборы для научных исследований.
