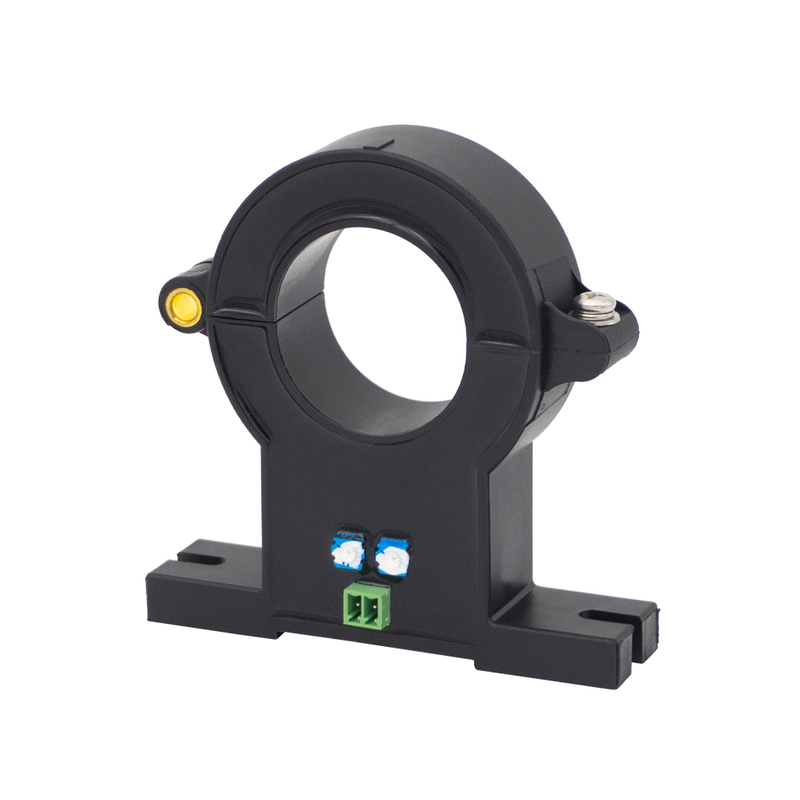

TR2231B-LKH24 AC 600A DC 4 ~ 20MA
TR
Особенности продукта
* Измеряет переменный, постоянный и импульсные сигналы.
* Отличная точность, хорошая линейность.
* Сильная устойчивость к внешним помехам, высокий коэффициент подавления синфазного сигнала.
* Низкий температурный дрейф, низкое энергопотребление, широкий диапазон частот.
* Разделенная структура, проста в установке.
Приложение
* Регулировка скорости преобразования частоты переменного тока.
* Серводвигатель тяги.
* Источник бесперебойного питания (ИБП).
* Сварочный аппарат, аккумуляторное питание.
Параметры продукта
| Тип | TR2231B-LKH24 | |||
| Я пн | Рейтинг ввода | 600A AC | 1000a ac | 1500A AC |
| Я PM | Диапазон измерения | 660a ac | 1110a ac | 1650a ac |
| V Out | Номинальный выходной ток | 4 ~ 20 мА | ||
| V C. | Источник питания | +24 В постоянного тока (± 5%) | ||
| Я о | Офсетный ток | ≤4 ± 0,1 мА | ||
| ε l | Линейность | ≤1%fs | ||
| X | Общая точность | ± 1%fs | ||
| Черный | Частота полоса пропускания-3 дБ | 20 Гц-6 кГц | ||
| DI/DT точно следовал | > 1a/ms | |||
| V O. | Нулевой ток смещения | ≤4 ± 0,1 мА | ||
| Тр | Время ответа | ＜ 200 Ом | ||
| R m | Сопротивление нагрузки | ≤250 Ом | ||
| V d | Напряжение изоляции | 50 Гц ， 1 мин ， 3 кВ | ||
| Я не | Дрейф смещения тока | ≤0,005MA/℃ | ||
| Я выхожу | Амплитуда тока Температурный дрейф | ≤0,01 мА/℃ | ||
| Т | Эмбиентная эксплуатационная температура | -40 ～+85 ℃ | ||
| IC | Текущее потребление | ≤30ma+IS | ||
| По | Температура хранения окружающей среды | -40 ～+95 ℃ | ||
| W | Масса | ≈280g | ||
@Ta = 25 ℃, если не указано иное
Структура и измерение
Замечания
Неправильное подключение может привести к повреждению датчика. VOUT положителен, когда IP течет в направлении стрелки. Температура первичной шины не должна превышать 130°С.
Особенности продукта
* Измеряет переменный, постоянный и импульсные сигналы.
* Отличная точность, хорошая линейность.
* Сильная устойчивость к внешним помехам, высокий коэффициент подавления синфазного сигнала.
* Низкий температурный дрейф, низкое энергопотребление, широкий диапазон частот.
* Разделенная структура, проста в установке.
Приложение
* Регулировка скорости преобразования частоты переменного тока.
* Серводвигатель тяги.
* Источник бесперебойного питания (ИБП).
* Сварочный аппарат, аккумуляторное питание.
Параметры продукта
| Тип | TR2231B-LKH24 | |||
| Я пн | Рейтинг ввода | 600A AC | 1000a ac | 1500A AC |
| Я PM | Диапазон измерения | 660a ac | 1110a ac | 1650a ac |
| V Out | Номинальный выходной ток | 4 ~ 20 мА | ||
| V C. | Источник питания | +24 В постоянного тока (± 5%) | ||
| Я о | Офсетный ток | ≤4 ± 0,1 мА | ||
| ε l | Линейность | ≤1%fs | ||
| X | Общая точность | ± 1%fs | ||
| Черный | Частота полоса пропускания-3 дБ | 20 Гц-6 кГц | ||
| DI/DT точно следовал | > 1a/ms | |||
| V O. | Нулевой ток смещения | ≤4 ± 0,1 мА | ||
| Тр | Время ответа | ＜ 200 Ом | ||
| R m | Сопротивление нагрузки | ≤250 Ом | ||
| V d | Напряжение изоляции | 50 Гц ， 1 мин ， 3 кВ | ||
| Я не | Дрейф смещения тока | ≤0,005MA/℃ | ||
| Я выхожу | Амплитуда тока Температурный дрейф | ≤0,01 мА/℃ | ||
| Т | Эмбиентная эксплуатационная температура | -40 ～+85 ℃ | ||
| IC | Текущее потребление | ≤30ma+IS | ||
| По | Температура хранения окружающей среды | -40 ～+95 ℃ | ||
| W | Масса | ≈280g | ||
@Ta = 25 ℃, если не указано иное
Структура и измерение
Замечания
Неправильное подключение может привести к повреждению датчика. VOUT положителен, когда IP течет в направлении стрелки. Температура первичной шины не должна превышать 130°С.
