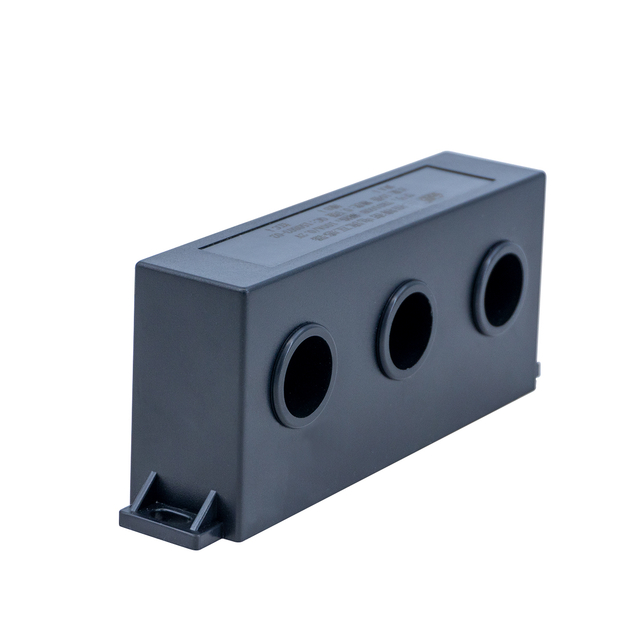

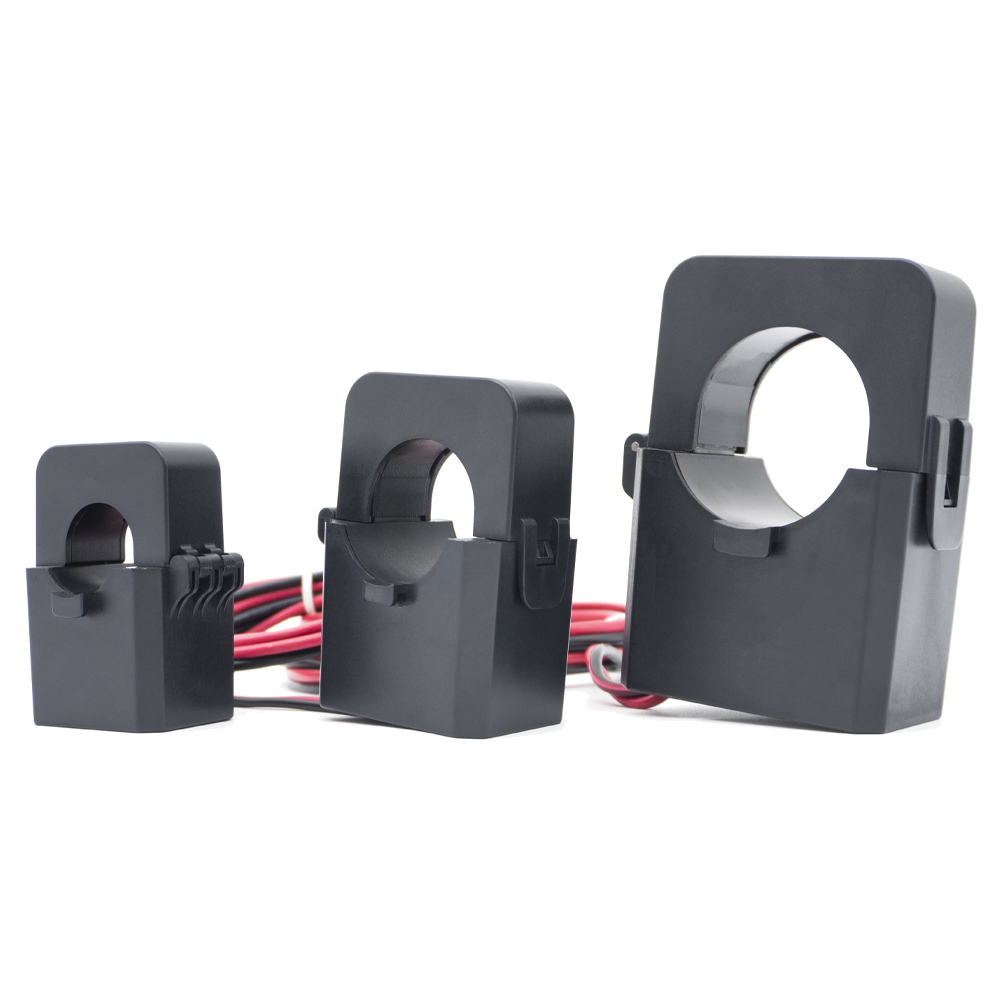

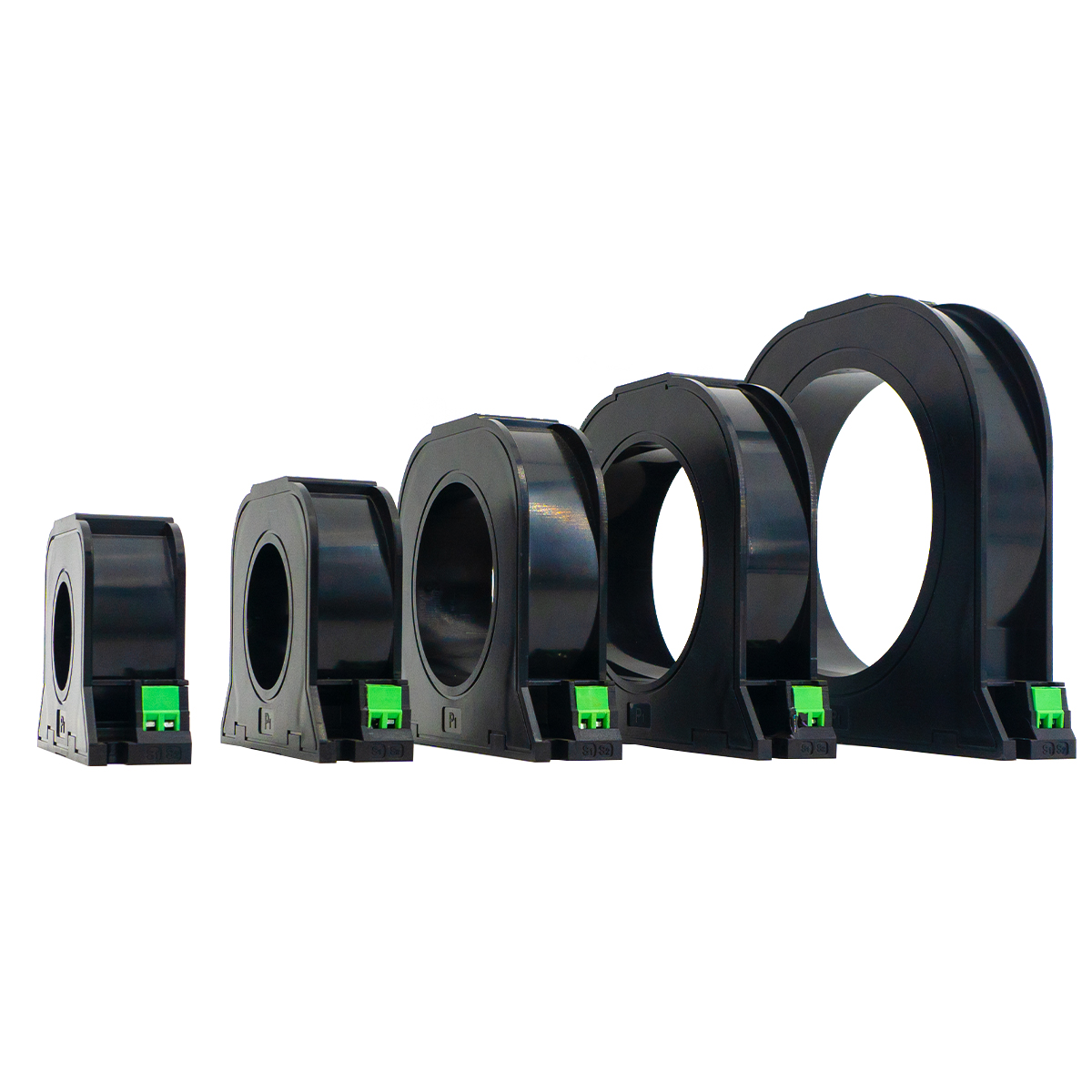

A Ток трансформатор (CT) — это жизненно важное устройство, используемое для безопасного и эффективного измерения переменного тока (AC). Его принцип работы основан на фундаментальной концепции электромагнитной индукции, аналогично обычному трансформатору.
Как это работает?
ТТ имеет первичную обмотку, вторичную обмотку и магнитный сердечник. Ключевое отличие состоит в том, что его первичная обмотка обычно представляет собой один толстый проводник (или сам основной силовой кабель), по которому проходит большой ток, который мы хотим измерить. Этот первичный ток создает изменяющееся магнитное поле в сердечнике. Это изменяющееся поле затем индуцирует пропорциональный, но гораздо меньший ток во многих витках вторичной обмотки. Соотношение между первичным и вторичным током фиксировано. Например, при коэффициенте трансформации трансформатора тока 100:5 ток 100 ампер, протекающий в первичном проводнике, создаст ток 5 ампер во вторичной цепи. Это позволяет точно представлять высокие токи стандартизированным меньшим значением.
Особенности продукта
1. Высокая точность и коэффициент трансформации: ТТ имеют очень точный коэффициент трансформации, гарантируя, что вторичный ток является высокоточной, уменьшенной копией первичного тока. Это важно для надежных измерений и управления системой.
2. Изоляция и безопасность: Критической особенностью трансформатора тока является то, что он электрически изолирует высоковольтную первичную цепь от низковольтной вторичной цепи. Это позволяет операторам и чувствительному оборудованию, такому как счетчики и реле, работать с безопасным слаботочным сигналом без какого-либо прямого подключения к опасным высоким напряжениям.
3. Фиксированный вторичный ток: Независимо от уровня первичного тока, стандартный трансформатор тока рассчитан на выходной ток максимум 5 А или 1 А на вторичной стороне в нормальных условиях. Эта стандартизация упрощает конструкцию всех подключаемых приборов.
Общие приложения
Ток трансформатор используются везде, где электроэнергия распределяется и управляется.
1. Энергия: Они являются основным компонентом счетчиков электроэнергии для домов, промышленных предприятий и электросетей, обеспечивая текущий сигнал для выставления счетов.
2. Защитная релейная связь: На электрических подстанциях и распределительных устройствах трансформаторы тока постоянно контролируют ток. Если они обнаруживают неисправность (например, короткое замыкание или перегрузку), они посылают сигнал на защитные реле, которые затем отключают автоматический выключатель, чтобы изолировать проблему.
3. Текущий мониторинг и контроль: Они используются в панелях управления и системах управления питанием для контроля тока в различных частях электрической системы, помогая управлять нагрузкой и контролировать оборудование.
