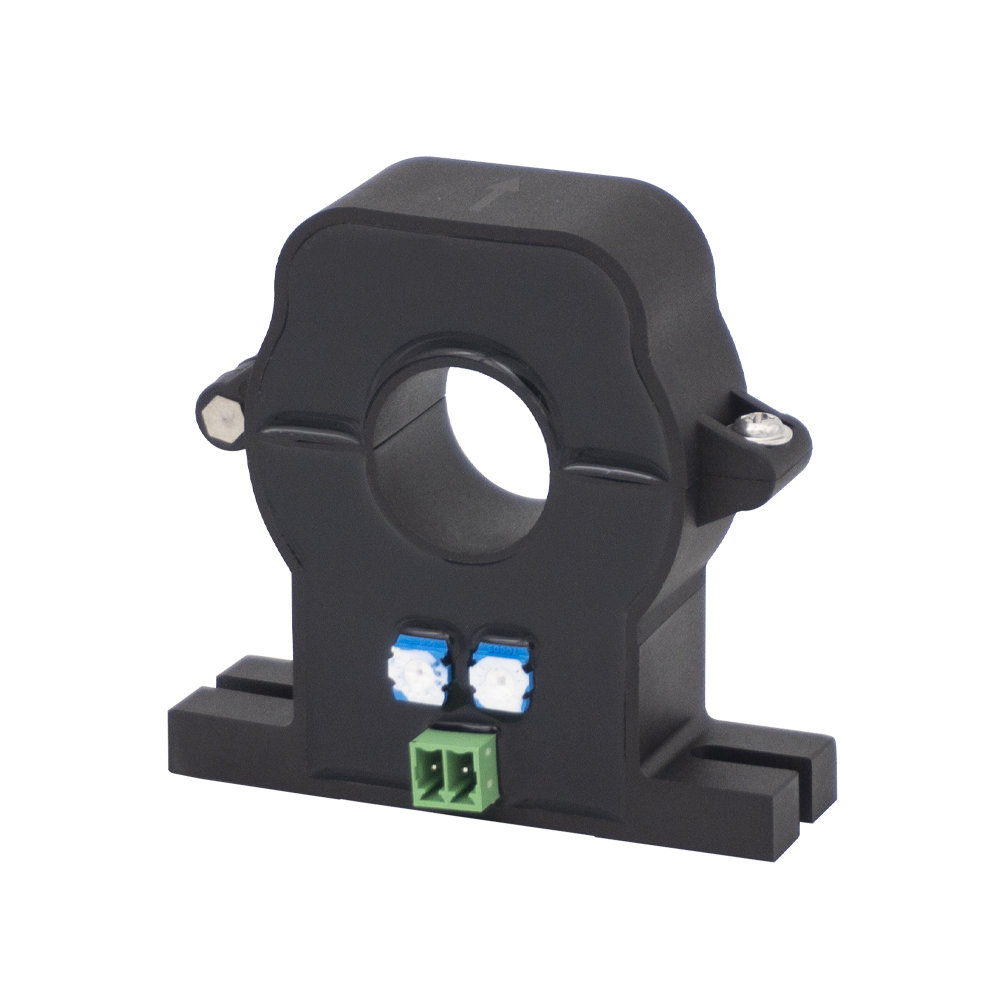

AC 50A DC 4~20mA Датчик Холла Effetc Датчик тока с разделенным сердечником для управления питанием

Датчик Холла — это электронное устройство, которое определяет наличие, силу или направление магнитного поля и преобразует его в электрический сигнал. Основанный на принципе Холла, он создает напряжение, пропорциональное магнитному потоку, перпендикулярному датчику, когда ток проходит через тонкий проводник. Датчики Холла могут измерять магнитные поля как постоянного, так и переменного тока, что делает их универсальными для различных промышленных, автомобильных и потребительских применений.

штат:



Запрос цены 天猫购买

Модель:
TR2239B-LKH24 AC 50A DC 4 ~ 20MA
Марка продукта:
TR

Основные характеристики

Особенности продукта

* Измеряет переменный, постоянный и импульсные сигналы.

* Отличная точность, хорошая линейность.

* Сильная устойчивость к внешним помехам, высокий коэффициент подавления синфазного сигнала.

* Низкий температурный дрейф, низкое энергопотребление, широкий диапазон частот.

* Разделенная структура, проста в установке.

Приложение

* Регулировка скорости преобразования частоты переменного тока.

* Серводвигатель тяги.

* Источник бесперебойного питания (ИБП).

* Сварочный аппарат, аккумуляторное питание.

Параметры продукта

Тип		TR2239B-LKH24
Я _пн	Рейтинг ввода	50a ac	100a ac	300A AC
Я _PM	Диапазон измерения	55A AC	110A AC	330A AC
V _Out	Номинальный выходной ток	4 ~ 20 мА
V _C.	Источник питания	+24 В постоянного тока (± 5%)
Я _о	Офсетный ток	≤4 ± 0,1 мА
εl	Линейность	≤1%fs
X	Общая точность	± 1%fs
Черный	Частота полоса пропускания-3 дБ	20 Гц-6 кГц
DI/DT точно следовал		> 1a/ms
V _O.	Нулевой ток смещения	≤4 ± 0,1 мА
Тр	Время ответа	＜ 200 Ом
R _m	Сопротивление нагрузки	≤250 Ом
V _d	Напряжение изоляции	50 Гц ， 1 мин ， 3 кВ
Я _не	Дрейф смещения тока	≤0,005MA/℃
Я _выхожу	Амплитуда тока Температурный дрейф	≤0,01 мА/℃
Т	Эмбиентная эксплуатационная температура	-40 ～+85 ℃
IC	Текущее потребление	≤30ma+IS
По	Температура хранения окружающей среды	-40 ～+95 ℃
W	Масса	≈80 г

@Ta = 25 ℃, если не указано иное

Структура и измерение

Замечания

Неправильное подключение может привести к повреждению датчика. VOUT положителен, когда IP течет в направлении стрелки. Температура первичной шины не должна превышать 130°С.
