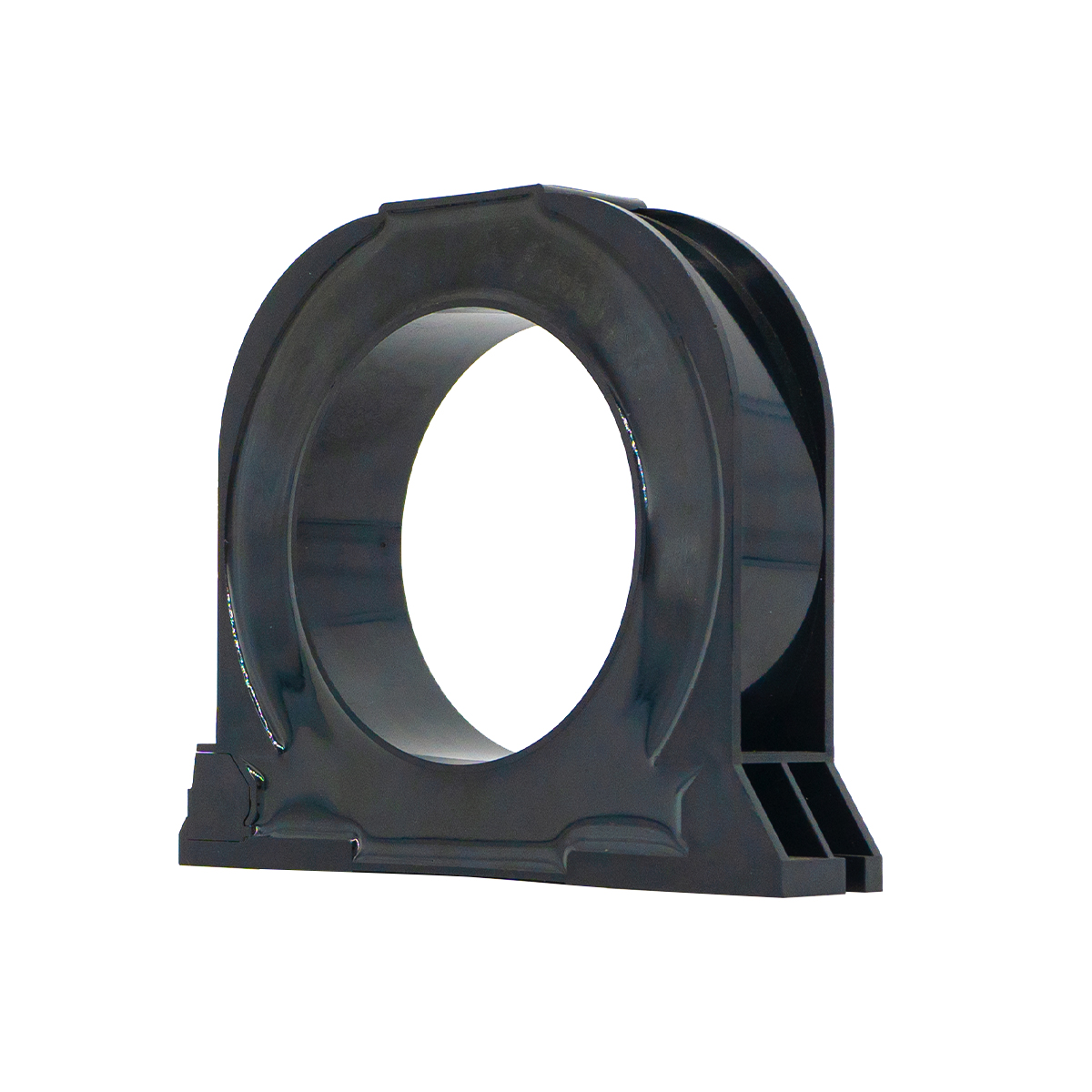

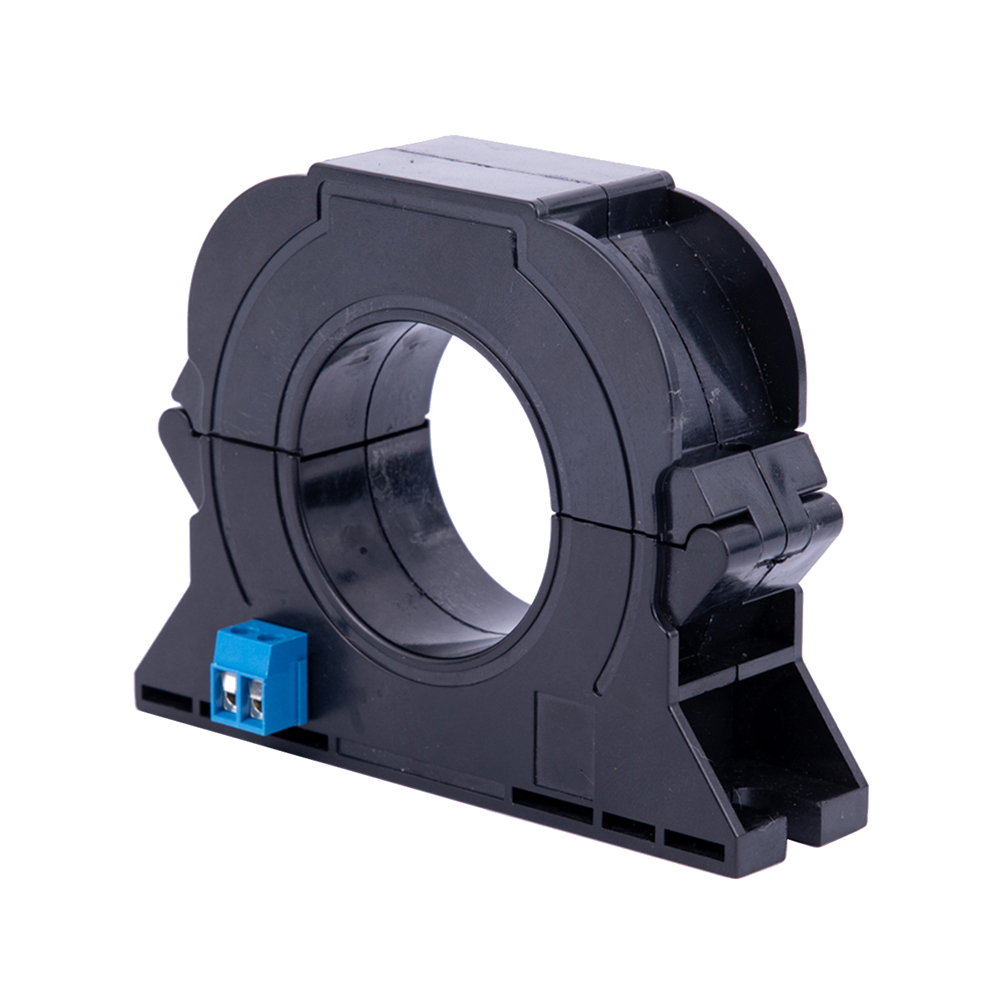

Трансформатор тока с сердечником

A Трансформатор тока с сердечником, также известный как трансформатор тока нулевой последовательности, предназначен для конкретной цели: обнаружения токов утечки на землю или замыканий на землю. Его принцип основан на векторном суммировании магнитных полей. Все три фазных провода (и нейтраль, если она есть) проходят через окно одной тороидальной (кольцевой) жилы. В нормальных, сбалансированных условиях магнитные поля, создаваемые тремя фазными токами, нейтрализуют друг друга, что приводит к нулевому потоку в сердечнике и отсутствию выходного сигнала во вторичной обмотке. Однако в случае замыкания на землю протекает ток утечки (ток нулевой последовательности), создавая дисбаланс. Этот дисбаланс создает суммарное магнитное поле, которое затем индуцирует ток во вторичной обмотке, сигнализируя о неисправности.

Особенности продукта

1. Высокая чувствительность к дисбалансу: Он исключительно чувствителен к небольшим несимметричным токам (нулевой последовательности), которые обычно не учитываются стандартными трансформаторами тока для измерения фазы, что делает его идеальным для обнаружения замыканий на землю.

2. Нечувствительность к сбалансированным нагрузкам: Он намеренно игнорирует нормальные трехфазные токи нагрузки, даже очень высокие, пока они сбалансированы. Это предотвращает нежелательные отключения.

3. Специализированное защитное устройство: Его единственной функцией является защита безопасности, а не измерение энергии или контроль нагрузки.

Общие приложения

CBCT является ключевым компонентом систем электробезопасности:

1. Защита от замыканий на землю в цепях двигателей, распределительных устройствах и системах распределения электроэнергии.

2. Основной компонент реле замыкания на землю (GFR) и автоматических выключателей утечки на землю (ELCB).

3. Защита оборудования и персонала от опасности повреждения изоляции на таких объектах, как промышленные предприятия и горнодобывающие предприятия.
