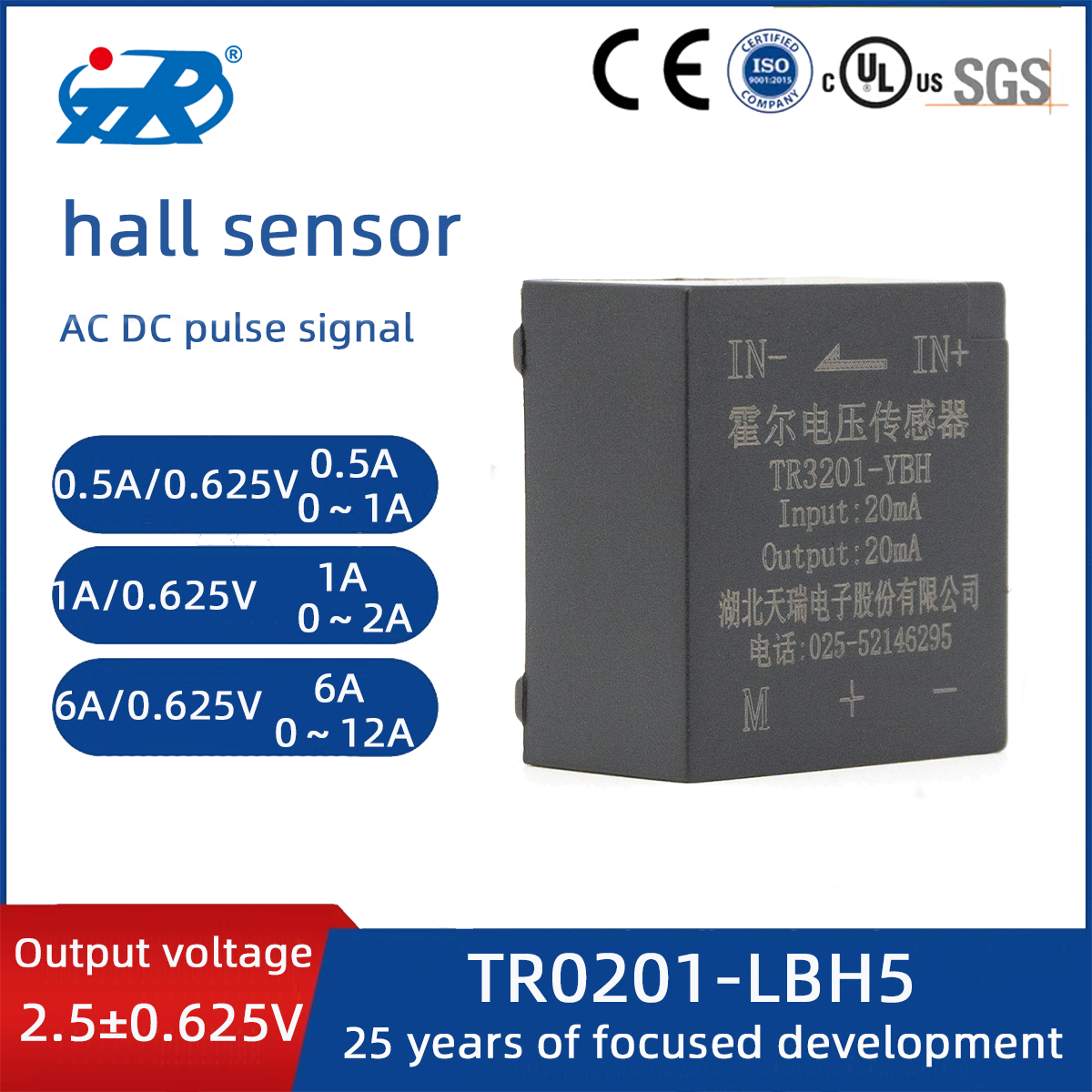

TR0201-LBH5
TR
50000
T/T, Western Union, PayPal
Шанхай, Китай
Особенности продукта
* Измеряет переменный, постоянный и импульсные сигналы.
* Отличная точность, хорошая линейность.
* Сильная устойчивость к внешним помехам, высокий коэффициент подавления синфазного сигнала.
* Низкий температурный дрейф, низкое энергопотребление, широкий диапазон частот.
* Полная изоляция между первичным и вторичным
* Широкий диапазон измерений, быстрая скорость отклика, высокая точность и хорошая температурная стабильность.
Применение продукта
* Регулировка скорости преобразования частоты переменного тока.
* Серводвигатель тяги.
* Источник бесперебойного питания (ИБП).
* Сварочный аппарат, аккумуляторное питание.
* Высокоточное и высокочастотное измерение тока.
Параметры продукта
| Спецификация | 0,5 А/0,625 | В 1 А/0,625 В | 6 А/0,625 | В Единица измерения | |
|---|---|---|---|---|---|
| I PN | Номинальный входной ток первичной обмотки | 0.5 | 1 | 6 | A |
| I P | Диапазон измерения первичного тока | 0 ～ 1 | 0 ～ 2 | 0 ～ 12 | A |
| V SN | Номинальное выходное напряжение вторичной обмотки | 2,5 ± 0,625 | V | ||
| V C | Напряжение источника питания | +5 (± 5%) | V | ||
| I C | Потребляемый ток | ＜ 10+IS | магистр | ||
| V d | Изоляционное напряжение | Между первичными и вторичными цепями: 2,5 кВ/50 Гц/1 мин | |||
| ε L | Линейность | ＜ 0,1 | %Fs | ||
| X | Точность | TA = 25 ℃: ≤ ± 0,5 | % | ||
| V 0 | Напряжение смещения | TA = 25 ℃: ≤ ± 10 | мв. | ||
| V OM | Напряжение магнитного смещения | IP=0 после 3*I PN :≤±5 | мв. | ||
| V OT | Температурный дрейф напряжения смещения | ИП=0, ТА=-40～+80℃:≤±0,1 | MV/℃ | ||
| T r | Время отклика | ≤40 | μs | ||
| f | Полоса пропускания (-3 дБ) | DC ～ 100 | кГц | ||
| T A | Рабочая температура | -40 ～+80 | ℃ | ||
| T S | Температура хранения | -45 ～+85 | ℃ | ||

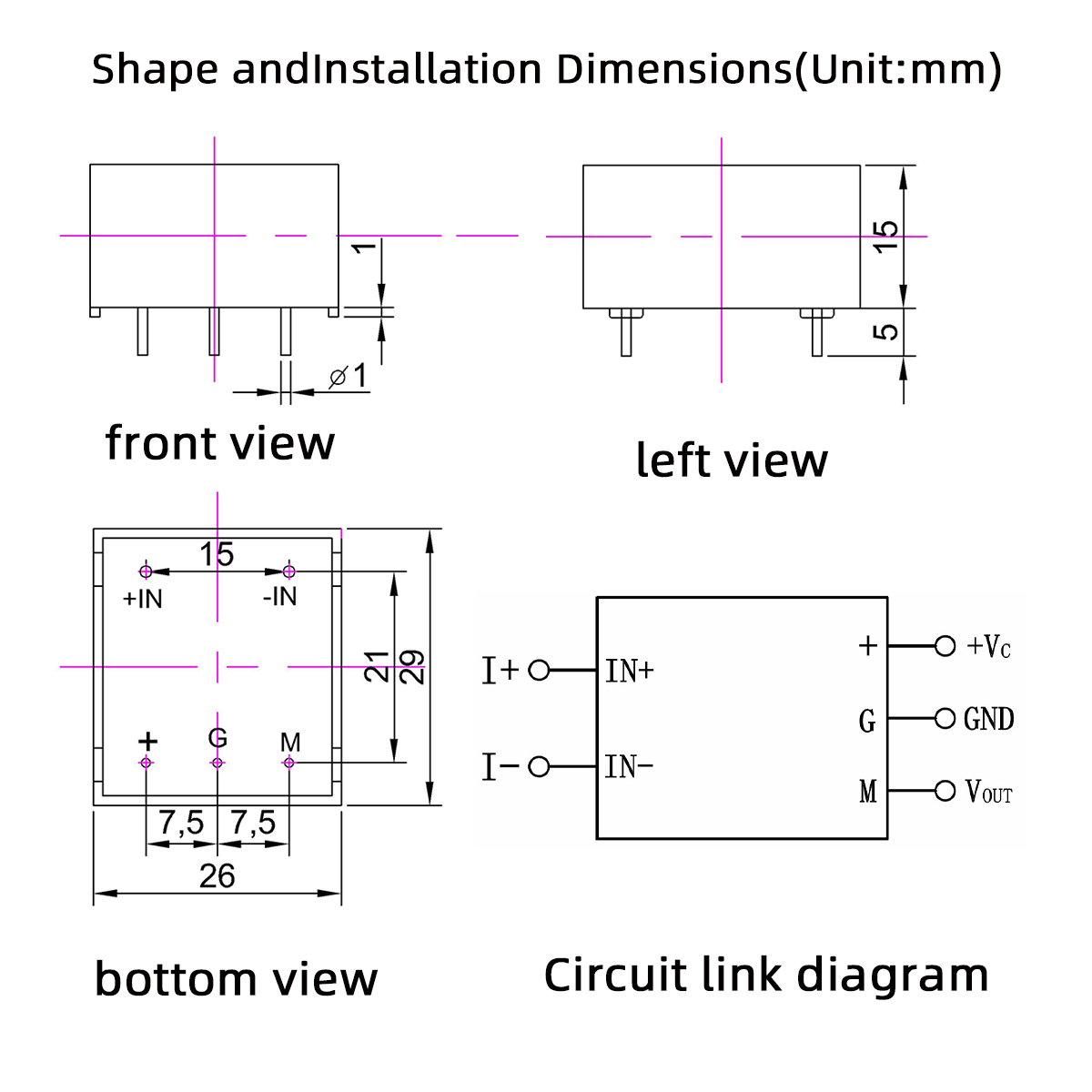

Размеры формы и установки
Примечание:
Установка мер предосторожности
Датчик должен быть подключен правильно, иначе это может привести к повреждению внутренних компонентов датчика.
Когда датчик припаян к плате, его необходимо припаять с низкотемпературным паяльником, и время не должно быть слишком длинным, а во-вторых, булавки не должны сжимать большим количеством, в противном случае внутреннее соединение может быть открыто.
