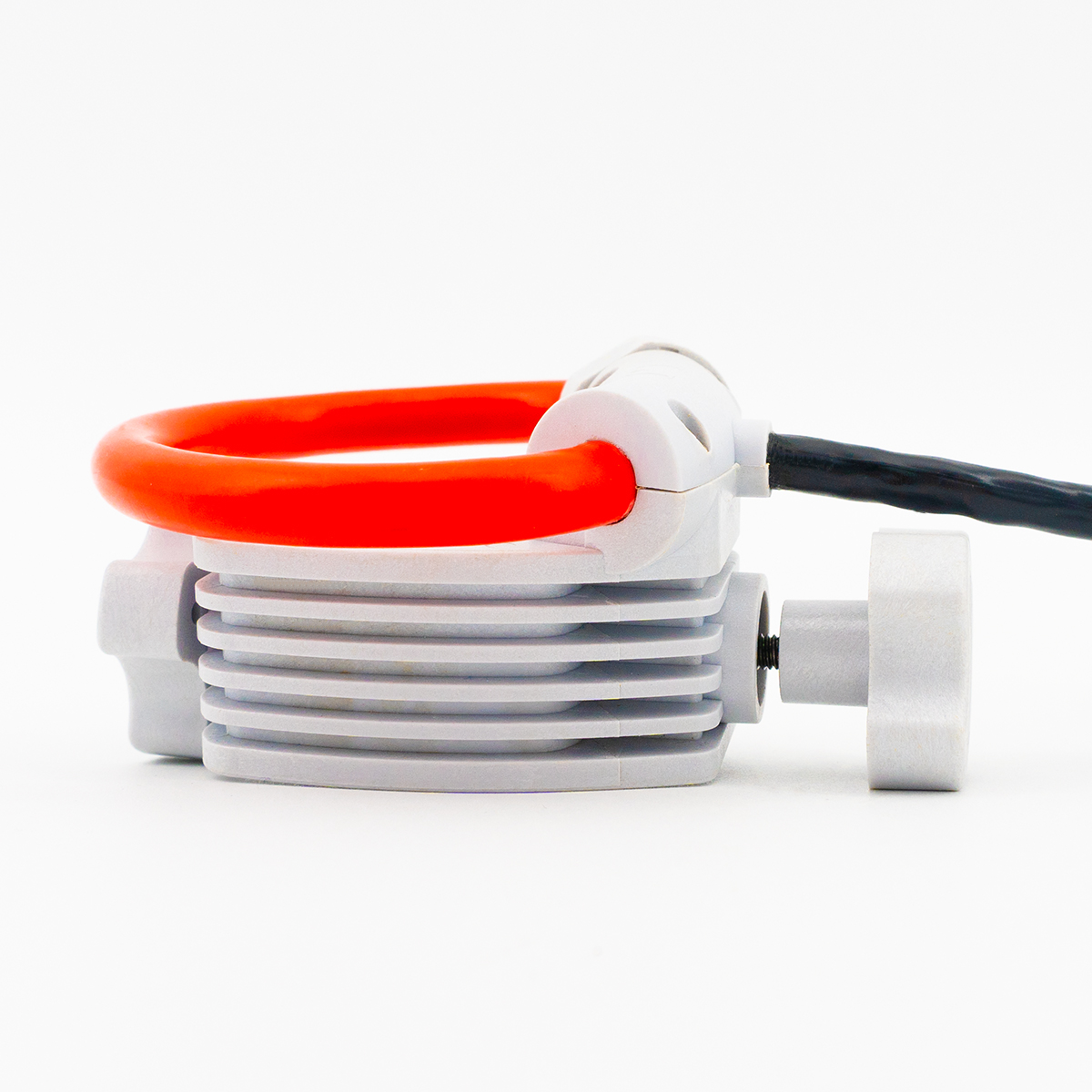

Трансформатор тока сплит

A Трансформатор тока сплит (КТ) это специальный тип трансформатора, предназначенный для измерения переменного тока (AC) без необходимости отключения существующей проводки. В отличие от традиционных твердотельных CTS, конструкция разделенного ядра имеет шарнирное или отделимое магнитное ядро, которое позволяет открывать устройство, зажатое вокруг проводника, а затем закрыто, чтобы сформировать полную магнитную цепь. Эта функция облегчает установку и техническое обслуживание, особенно в модернизации или живых системах, где время простоя является дорогостоящим или непрактичным.

Рабочий принцип

Операционный принцип разделительного ядра ток трансформатор это то же самое, что и любой трансформатор тока: Электромагнитная индукция.

1. Основной дирижер
   Проводник, несущий ток, который будет измерен, действует как первичная обмотка, обычно представленная одним ходом.

2. Магнитный поток в сердечнике
   Чередственный ток в проводнике генерирует чередующее магнитное поле, которое проходит через магнитное ядро ​​КТ.

3. Вторичная обмотка
   КТ с разделением ядра имеет несколько видов проволоки на ядро, образуя вторичную обмотку. По мере изменения магнитного потока он вызывает ток во вторичной обмотке. Этот вторичный ток прямо пропорционален первичному току, но уменьшается в соответствии с соотношением поворотов.

4. Измерение и безопасность
   Масштабированный ток безопасен для подачи в метры, анализаторы или защитные устройства. КТ также обеспечивает гальваническую изоляцию, гарантируя, что измерительные приборы оставались защищенными от опасных высоких напряжений.

Поскольку ядро ​​разделено, минимизация воздушного зазора между двумя половинками имеет решающее значение. Высококачественные конструкции используют точные петли, защелки или зажимы для уменьшения утечки потока, тем самым сохраняя точность.

Классификация

Сплит текущие трансформаторы может быть классифицирован несколькими способами:

1. По механическому дизайну

• Шарнированный тип: Одна сторона ядра открывается как зажим, затем надежно фиксируется.

• Съемный тип: Ядро разделяется на две части, соединенные винтами или крепежными элементами.

2. По функции или точности

• Общий мониторинг CTS: Используется для мониторинга нагрузки, где средняя точность достаточно.

• Учитывание CTS: Разработан для соответствия стандартам точности для выставления счетов и точного измерения энергии.

• Защита CTS: Построенный для выдержания высоких токов разлома и обеспечить надежные сигналы для защиты реле.

3. По выходному и токовому рейтингу

• Вторичные выходы могут быть 1, 5 а или низкоуровневыми сигналами Milliamp.

• Оценки тока варьируются от десятков ампер до нескольких тысяч ампер.

4. По среде приложения

• Внутренние модели для электрических панелей.

• Наружные или инкапсулированные модели для суровых сред.

• Гибкие разделительные ядра в стиле веревки для больших автобусов или нерегулярных форм проводника.

5. Сценарии приложения

6. Трансформаторы тока сплит-ядра широко используются в современных электрических системах, где важны простая установка и мониторинг в реальном времени:

7. Управление энергопотреблением здания
   В коммерческих и жилых зданиях CTS устанавливается с разделенными ядрами вокруг филиалов или питателей для измерения энергопотребления. Они позволяют менеджерам объектов контролировать использование энергии без выключения питания, обеспечивая подменжирование и оптимизацию энергии.

8. Мониторинг промышленного оборудования
   Двигатели, насосы, системы HVAC и другие промышленные нагрузки могут непрерывно контролироваться с помощью CTS с разделенным ядром. Обнаружая ненормальные модели тока, устройства помогают идентифицировать перегрузки, фазовый дисбаланс или ранние признаки сбоя оборудования.

9. Системы распределения энергии
   Сплит -сердечные CT часто помещаются внутри коммутативных и распределительных панелей для предоставления текущих данных для систем контроля над контролем и сбора данных (SCADA). Это поддерживает стабильность сетки и безопасность работы.

10. Возобновляемая энергия и микросетки
    В установках солнечных или ветровых ветров вывод инвертора с разделенным ядром CTS, интеграцией сетки и баланса нагрузки. Их ненавязчивая установка делает их идеальными для модернизации в системы распределенного генерации.

11. Центры обработки данных и критические средства
    Поскольку простоя не приемлемо, CTS сплит -ядра обеспечивает безопасную установку устройств мониторинга на живых цепях, обеспечивая непрерывную работу при сборе данных о необходимой нагрузке.

12. Портативное тестирование и аудиты
    Электрические инспекторы или инженеры часто используют CTS сплит-ядра для временных измерений в аудитах энергии или задачах по устранению неполадок.

Проблемы, которые они решают

Трансформатор Split Core Current решает несколько практических вопросов, сталкивающихся в повседневной жизни и промышленности:

1. Минимизация времени простоя
   В больницах, заводах или центрах обработки данных, выключение питания для установки может вызвать серьезные нарушения. Сплит -ядро CTS устраняет необходимость в отключениях, обеспечивая непрерывную работу.

2. Повышение энергоэффективности
   С растущим акцентом на устойчивость, разделенные основные CT помогают отслеживать потребление в разных точках здания или фабрики. Менеджеры объектов могут идентифицировать энергетические отходы, оптимизировать распределение нагрузки и сокращать счета за коммунальные услуги.

3. Повышение безопасности
   Обеспечивая измерение неинтрузивного тока, электрики избегают прямого контакта с живыми проводниками, снижая риск несчастных случаев.

4. Раннее обнаружение разломов
   Мониторинг ненормального тока помогает обнаружить перегрузку двигателей, разломы проводки или несбалансированные нагрузки на ранних этапах. Это предотвращает дорогостоящий ущерб оборудованию и снижает расходы на техническое обслуживание.

5. Масштабируемость и гибкость
   При расширении предприятий или растущих объектов можно быстро установить дополнительные точки мониторинга без переводки, что делает Split Core CTS экономически эффективным решением.

6. Поддержка интеллектуальных сетей и IoT
   Благодаря интеграции в цифровые счетчики или платформы IoT, разделенные основные CTS предоставляют данные в реальном времени для управления интеллектуальными сетками, прогнозного обслуживания и автоматической энергии.

Заключение и будущие перспективы

А Трансформатор тока сплит это больше, чем удобный инструмент измерения - он является ключевым фактором современного управления энергопотреблением, промышленного мониторинга и применений сетей сетей. Его уникальная конструкция решает реальную проблему установки тока измерения устройств без прерывания обслуживания, что делает его незаменимым как в существующих, так и в новых системах.

Заглядывая в будущее, инновации в магнитных материалах, компактном дизайне и встроенной цифровой электронике еще больше повысят точность, пропускную способность и функциональность. Интеграция с IoT, облачными платформами и прогнозирующей аналитикой расширит свою роль в энергоэффективности, надежности сетки и устойчивого развития.

Короче говоря, CT-CLE не только упрощает установку, но и играет центральную роль в более безопасных, умных и более эффективных электрических системах, вызывая растущие требования современного энергетического мира.
