Тр
TR
Особенности продукта
* Откройте и закрывайте структуру, легко установить на сайте и простые в эксплуатации. Быстрая и легкая установка или удаление без отключения тестирования первичного кабеля, эффективного для безопасного и легкого тестирования тока.
* Все детали с ручным управлением являются изоляторами, которые могут работать под напряжением и могут быть разветвлены в любом положении кабеля.
* Оболочка принимает ультразвуковую сварку сварки сварки сварки, а конструкция обмотки магнитного ядра отличается эпоксидной смолой, а водонепроницаемый уровень может быть IP66.
* Примите высокую магнитность, хорошую линейность и высокую чувствительность.
Применение продукта
Система мониторинга электрического огня, система мониторинга питания пожарного оборудования, интеллектуальная система энергопотребления, интеллектуальная сетка с низкой напряжением, система заземления малого тока, защита реле, система защиты двигателя и т. Д. Для измерения тока, мониторинга и защиты линий и оборудования.
Параметры продукта
| Рабочая температура | -40℃ ~ +70℃ | Относительная влажность | ≤90% |
Уровень напряжения | 0,4/0,66/0,72 кВ | Линейный диапазон | 5% ~ 120% | |
Оцененный ток ввода | 50 ~ 600А | Номинальная частота | 50/60 Гц | |
Номинальная нагрузка | ＜ 20 Ом | Температура | 100 тыс. | |
Класс точности | 0.5 | Диэлектрическая прочность | 1000 МОм/500 В/1 мин | |
Механические параметры | Оболочка и скелет | ПА/ПККласс воспламеняемости 94-В0 | Вывод метод | Гибкий провод из ПВХ |
Токовый выход | Зеленая линия черная линия | Выходная мощность | Красная линия | |
Выход измерения температуры | Желтая линия - Whyte Line | Защита токового выхода | P6KE12CAPROTECTICTICE TUBE | |
Основной материал | Кремниевая сталь / нанокристаллическая / пермаллоя | Открывающая и закрывающая структура | '304 ' крепление с неразделимым винтом | |
Пункционная игла | Нержавеющая сталь '304 ' | План строительства | Исправление ручки, чтобы заблокировать кабель |

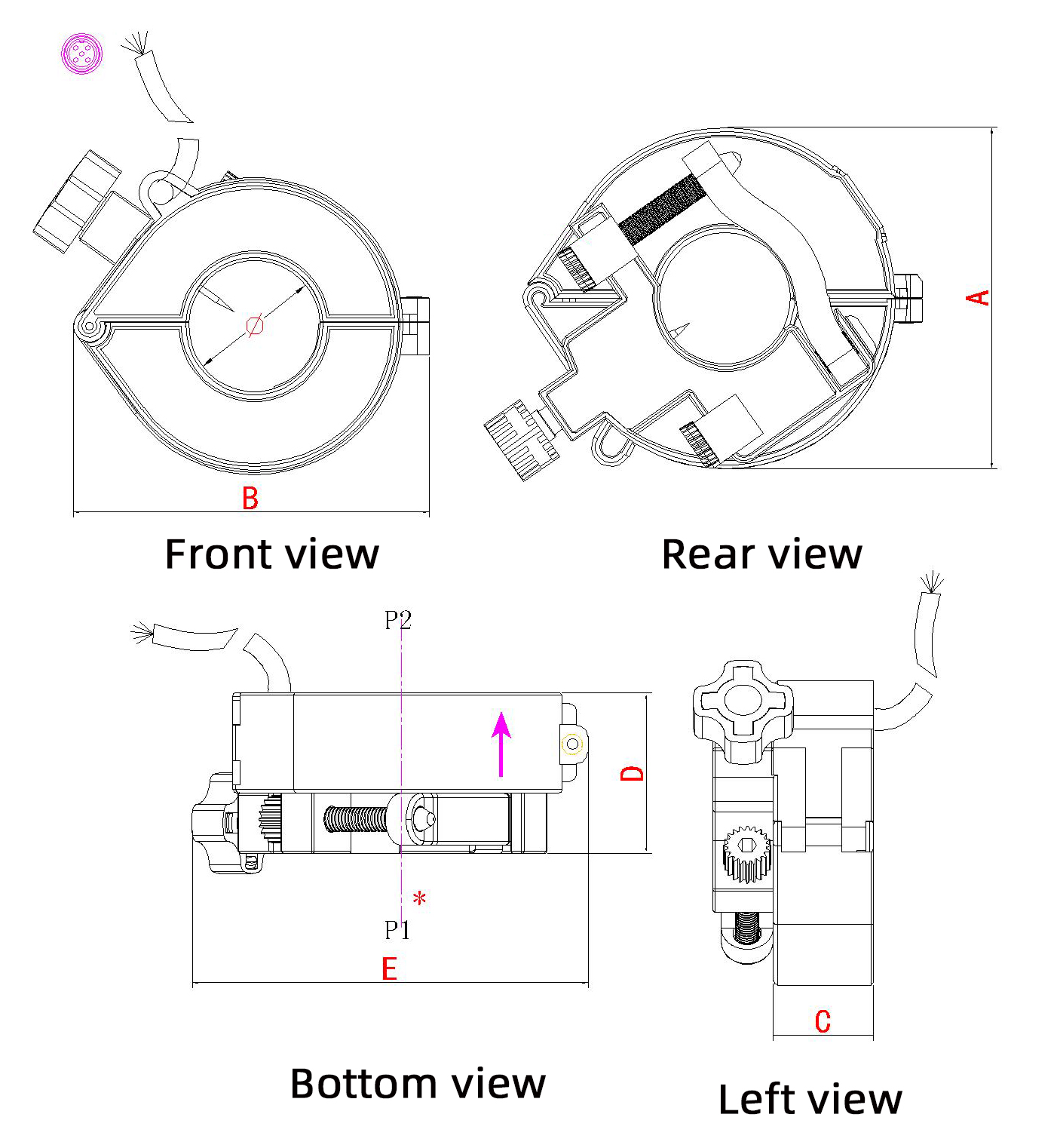

Типичное значение и размеры
Модель | Рейтинг | Рейтинг | Класс | Размеры (мм) | |||||
φ | A | B | C | D | E | ||||
Bnwak-36DW | 50 ～ 600а | 0 ～ 100 мА | 0.5 | 35 | 71 | 20 | 34 | 79 | 100 |
BNWSK-36DW | 35 | 71 | 20 | 34 | 79 | 100 | |||
BNWPK-36DW | 35 | 71 | 20 | 34 | 79 | 100 | |||
Описание выходного провода:
1. Входной конец представляет собой кабель через жилу (P1 → P2).
2. Выходной конец выведен пятижильным экранированным проводом.
3. Красный цвет обозначает клемму измерения напряжения; Желтый и белый — датчики температуры.
4. Зеленый и черный представляют собой выход вторичного токового сигнала.
5. Определите соответствие полярности между «P1» и зеленой линией как конец с тем же именем (*).
Правила именования продуктов
Установка мер предосторожности
* Когда трансформатор включен, вы должны носить изолирующие перчатки и ваши руки не должны напрямую касаться красной жилы экранированного провода.
* Прежде чем закрыть сердечник из кремниевой стали, убедитесь, что торцевая поверхность разреза чистая, без пятен и примесей; Его необходимо обработать антикоррозийным средством.
* Используйте гаечный ключ для торга (электрический /пневматический) при затяжении винтов и установите крутящий момент в разумный диапазон.
