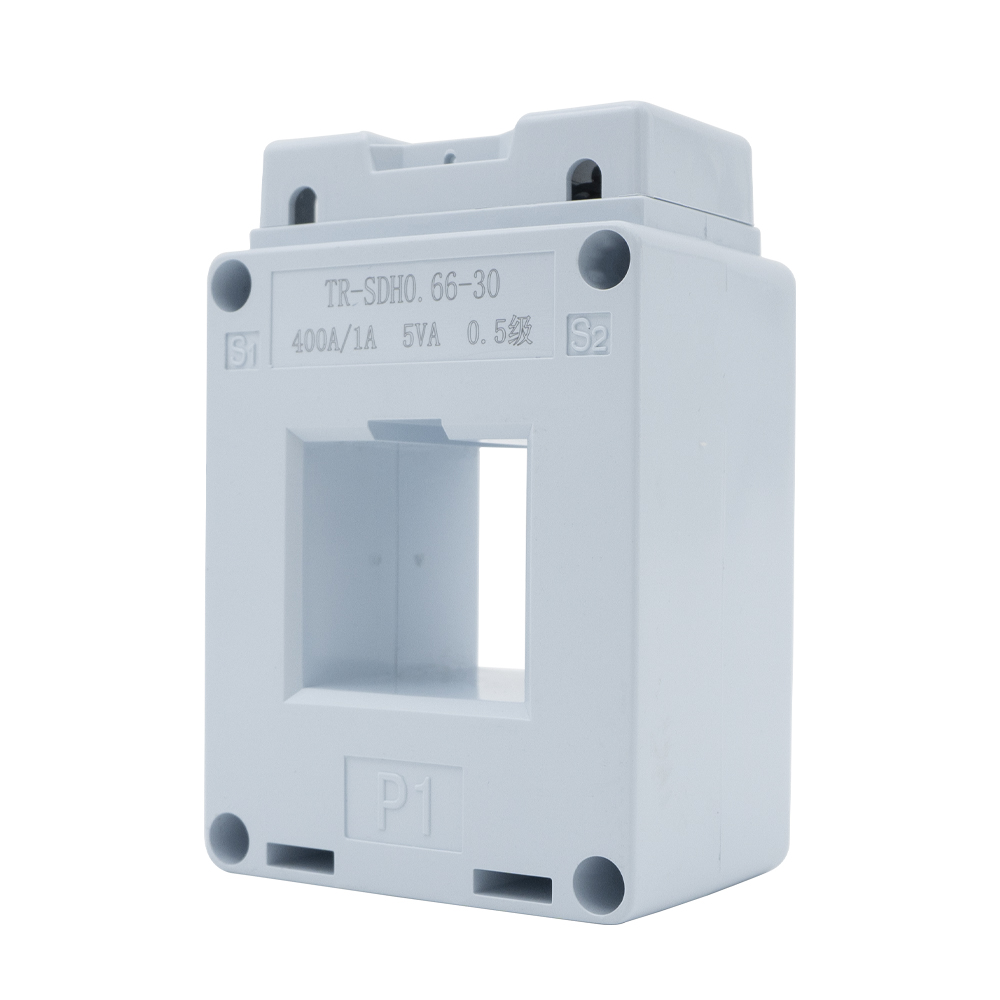

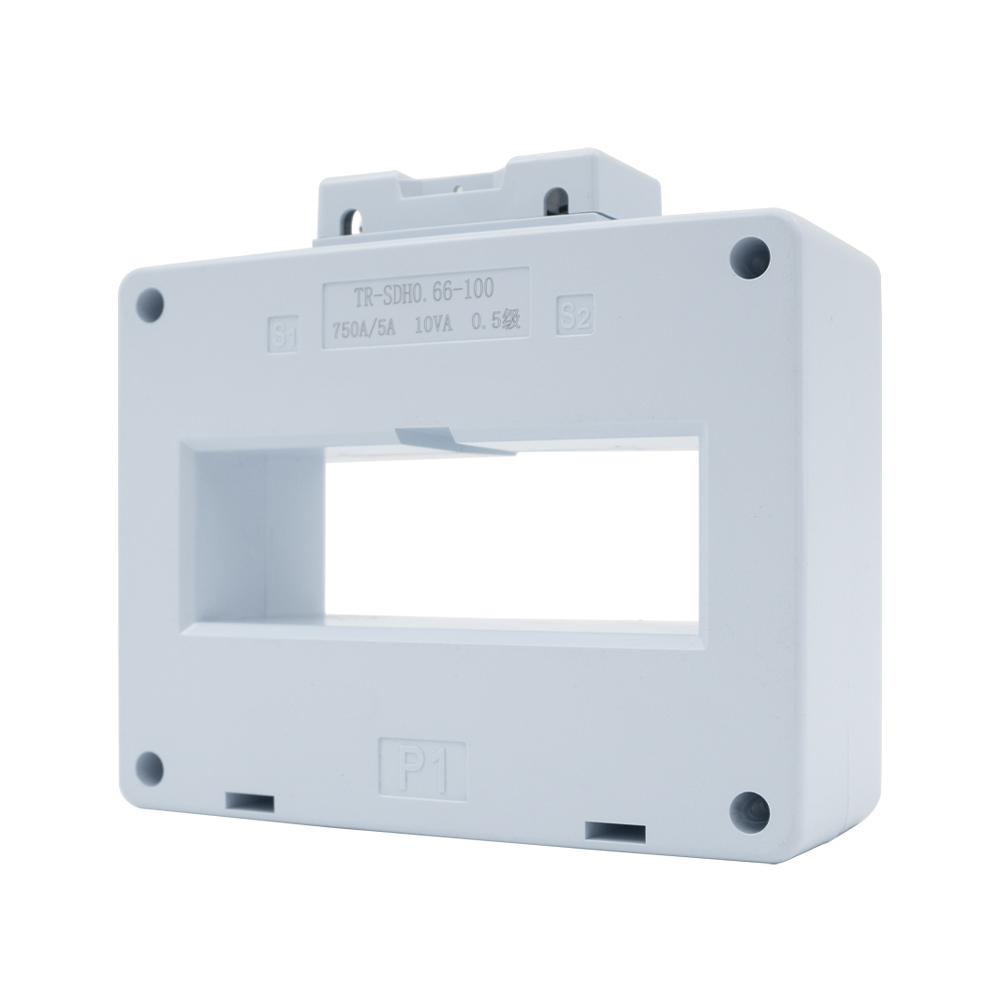

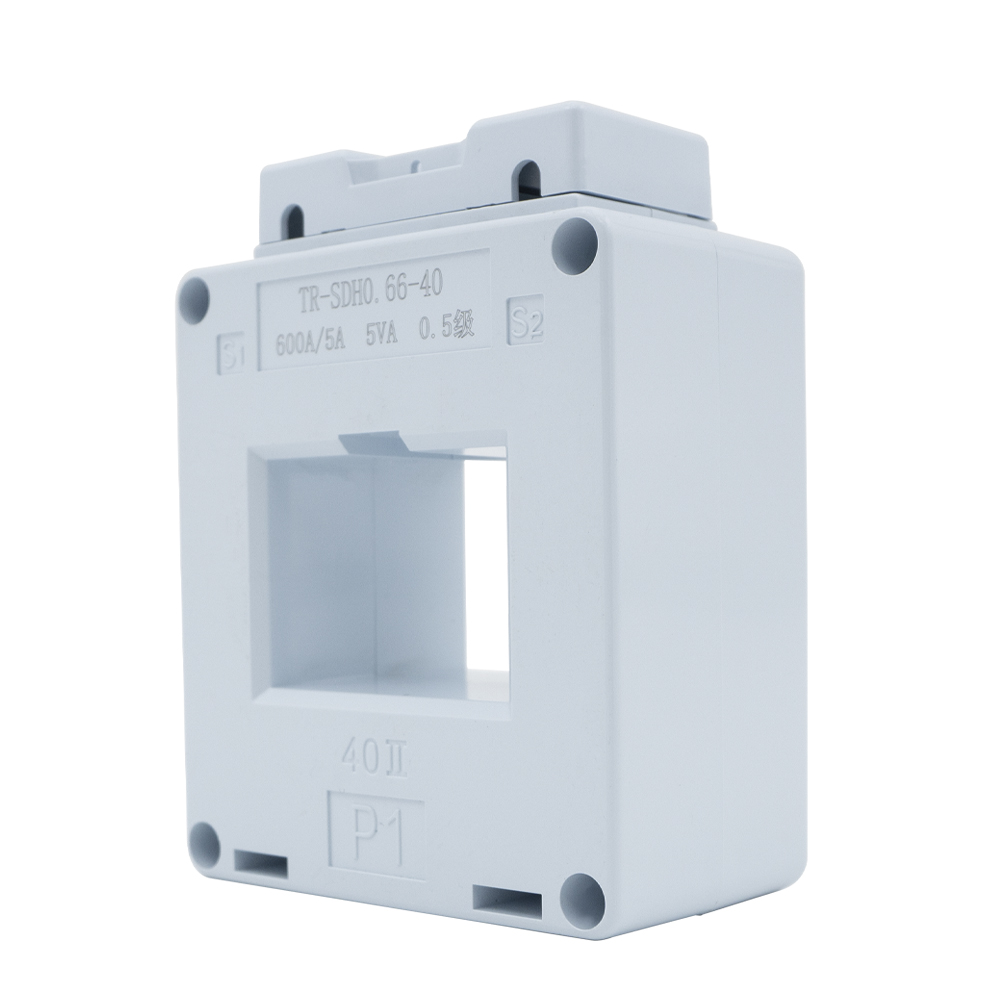

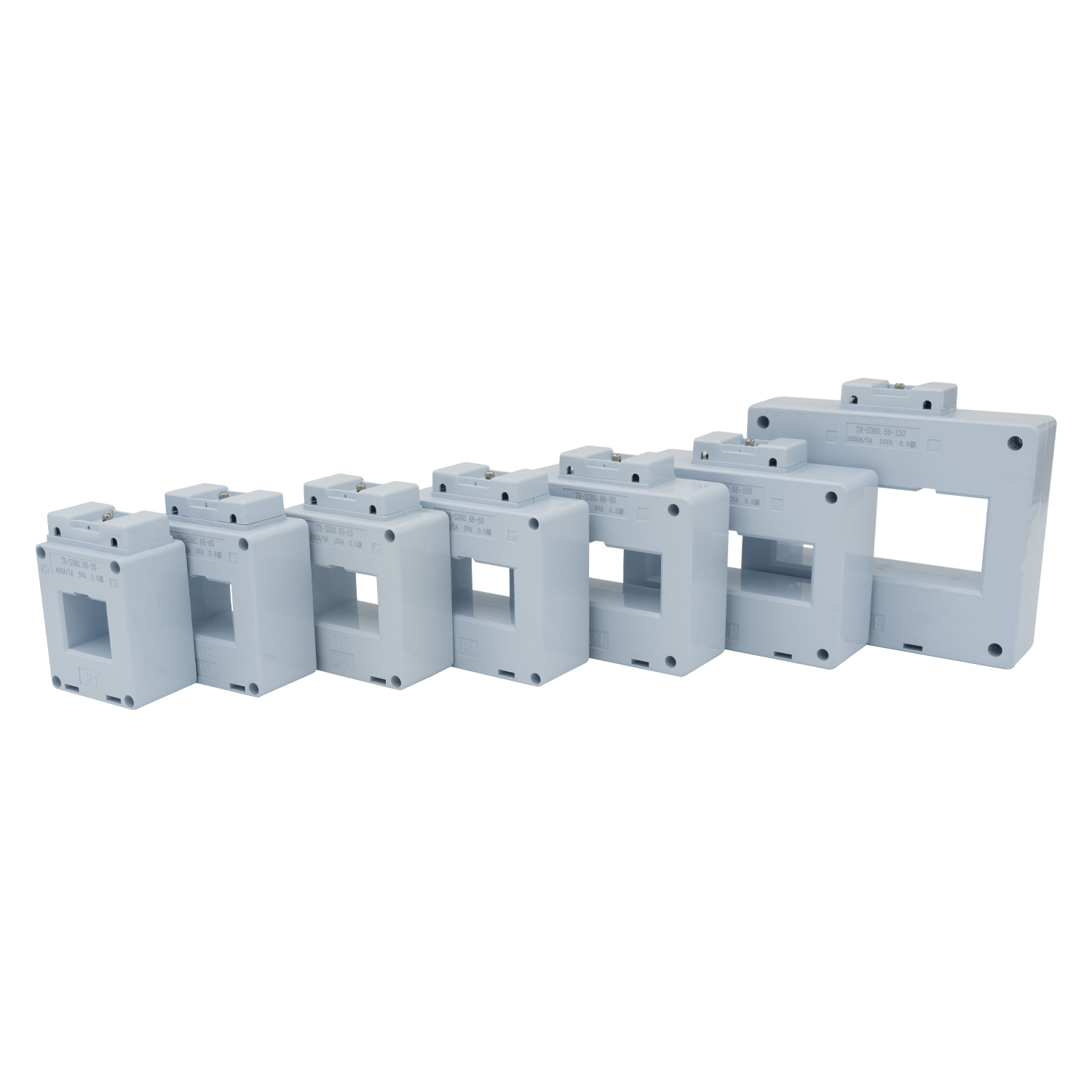

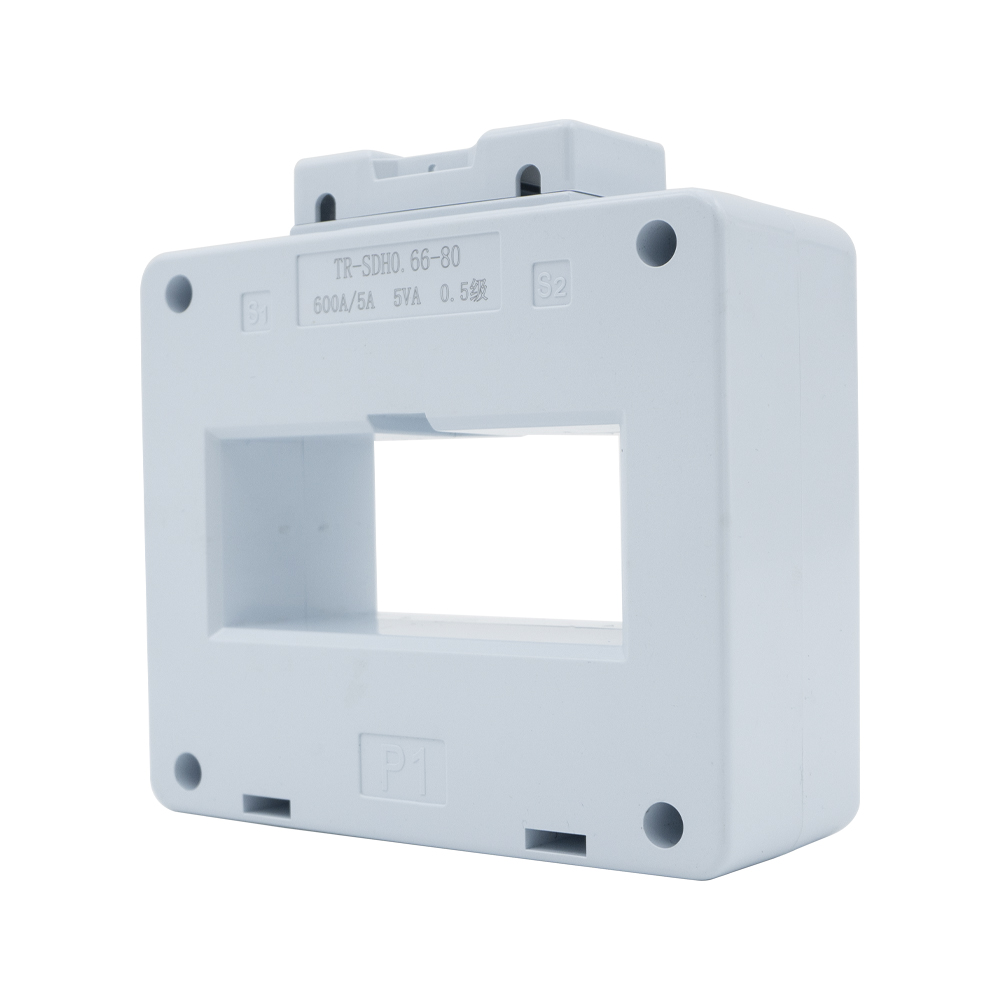

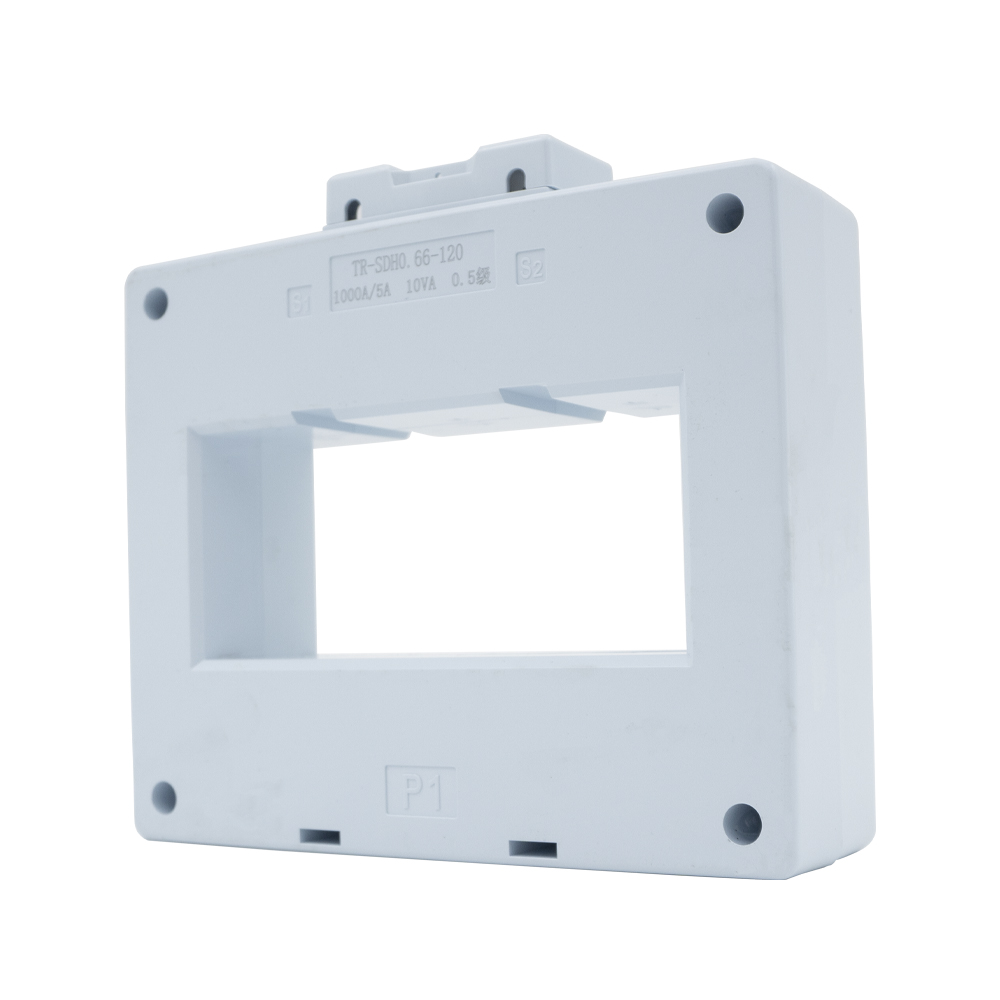

Трансформатор тока серии TR-SDH типа сборной шины

Трансформатор тока серии TR-SDH типа шина представляет собой специализированный трансформатор тока, предназначенный для непосредственной установки на шинах в системах распределения электроэнергии низкого напряжения. Он преобразует высокие первичные токи в пропорциональные, управляемые вторичные токи для измерения, мониторинга и защитных реле. Благодаря компактной конструкции, простоте монтажа и высокой точности измерений эта серия обеспечивает безопасную и эффективную работу без прерывания работы системы. Трансформатор тока серии BHSDH, широко используемый в распределительных устройствах, распределительных панелях и системах управления энергопотреблением, обеспечивает надежную работу, долговечность и длительный срок службы, что делает его идеальным для современных энергетических сетей, требующих точного измерения тока и надежных защитных решений.
штат:
Запрос цены

Особенности продукта

*  Широкий диапазон измерения тока.

*  Высокая производительность, низкая стоимость и хорошее качество.

*  Гибкая установка и широкая применимость.

*  Поддержка службы настройки.


Применение продукта

Трансформаторы тока серии TR-SDH используются при испытаниях на защиту выкатных распределительных устройств низкого напряжения GCS, комбинированных распределительных устройств типа «домино» и мощного электрооборудования и подходят для цепей переменного тока с номинальным напряжением ниже 0,66 кВ.


Параметры продукта


Электрические  характеристики

Рабочая температура

-40 ℃～+70 ℃

Относительная влажность

≤90%

Уровень напряжения

0,66 кВ

Коэффициент мощности

Cosφ = 0,8

Оцененный ток ввода

5 ～ 6000а

Номинальная частота

50/60 Гц

Класс точности

0,2С,0,2,0,5,0,5С,1

Рабочая частота

50 Гц-60 Гц

Номинальная мощность

2,5 ～ 30va

Частота мощности

Выдерживать напряжение

3 кВ переменного тока, 2 мА/мин

Оболочка

ПК Плазист

Вывод метод

Фиксированный выходной терминал

Номинальная вторичная мощность

1-5A

Приложение

В помещении

Первичные ходы

1-10t

Терпимость

± 1 мм


Типичное значение

Физический

Продукты

Текущее  соотношение

Номинальная  вторичная нагрузка (ВА)

1.0 Класс

0,5 Класс

Класс 0,5S

0.2 Класс

Класс 0,2S
ТР-СДХ0.66-30
 150/5(1)А 2.5 - - - -
200/5(1)А 2.5 2 - - -
250/5(1)А 5 5 2.5 2.5 2.5
300/5(1)А 5 5 5 5 5
400/5(1)А 5 5 5 5 5
ТР-СДХ0.66-40
 150/5(1)А 5 1.5 - - -
200/5(1)А 5 2.5 - - -
250/5(1)А 5 5 5 5 5
300/5(1)А 5 5 5 5 5
400/5(1)А 5 5 5 5 5
500/5(1)А 5 5 5 5 5
600/5(1)А 5 5 5 5 5
ТР-СДХ0.66-50 200/5(1)А 5 5 2.5 2.5 2.5
250/5(1)А 5 5 5 5 5
300/5(1)А 5 5 5 5 5
400/5(1)А 5 5 5 5 5
500/5(1)А 5 5 5 5 5
600/5(1)А 5 5 5 5 5
750/5(1)А 10 10 10 10 10
800/5(1)А 10 10 10 10 10
ТР-СДХ0.66-60 400/5(1)А 5 5 5 5 5
500/5(1)А 5 5 5 5 5
600/5(1)А 5 5 5 5 5
750/5(1)А 10 10 10 10 10
800/5(1)А 10 10 10 10 10
1000/5(1)А 10 10 10 10 10
1200/5(1)А 10 10 10 10 10
1500/5(1)А 10 10 10 10 10
ТР-СДХ0.66-80
 600/5(1)А 5 5 5 5 5
750/5(1)А 10 10 10 10 10
800/5(1)А 10 10 10 10 10
1000/5(1)А 10 10 10 10 10
1200/5(1)А 10 10 10 10 10
1500/5(1)А 10 10 10 10 10
2000/5(1)А 20 20 20 20 20
ТР-СДХ0.66-100 750/5(1)А 10 10 10 10 10
800/5(1)А 10 10 10 10 10
1000/5(1)А 10 10 10 10 10
1200/5(1)А 10 10 10 10 10
1500/5(1)А 10 10 10 10 10
2000/5(1)А 20 20 20 20 20
2500/5(1)А 20 20 20 20 20
ТР-СДХ0.66-120 1000/5(1)А 10 10 10 10 10
1200/5(1)А 10 10 10 10 10
1500/5(1)А 20 20 20 20 20
2000/5(1)А 20 20 20 20 20
2500/5(1)А 20 20 20 20 20
3000/5(1)А 20 20 20 20 20
4000/5(1)А 30 30 30 30 30
ТР-СДХ0.66-130 800/5(1)А 10 10 - - -
1000/5(1)А 10 10 10 10 10
1200/5(1)А 10 10 10 10 10
1500/5(1)А 10 10 10 10 10
2000/5(1)А 20 20 20 20 20
2500/5(1)А 20 20 20 20 20
3000/5(1)А 20 20 20 20 20
4000/5(1)А 30 30 30 30 30
5000/5(1)А 30 30 30 30 30
ТР-СДХ0.66-150 1000/5(1)А 10 10 10 10 10
1200/5(1)А 10 10 10 10 10
1500/5(1)А 10 10 10 10 10
2000/5(1)А 20 20 20 20 20
2500/5(1)А 20 20 20 20 20
3000/5(1)А 20 20 20 20 20
4000/5(1)А 30 30 30 30 30
5000/5(1)А 30 30 30 30 30
6000/5(1)А 30 30 30 30 30
ТР-СДХ0.66-180 1500/5(1)А 10 10 10 10 10
2000/5(1)А 20 20 20 20 20
2500/5(1)А 20 20 20 20 20
3000/5(1)А 20 20 20 20 20
4000/5(1)А 30 30 30 30 30
5000/5(1)А 30 30 30 30 30
6000/5(1)А 30 30 30 30 30
ТР-СДХ0.66-200 2000/5(1)А 20 20 20 20 20
2500/5(1)А 20 20 20 20 20
3000/5(1)А 20 20 20 20 20
4000/5(1)А 30 30 30 30 30
5000/5(1)А 30 30 30 30 30
6000/5(1)А 30 30 30 30 30
ТР-СДХ0.66-220 2000/5(1)А 20 20 20 20 20
2500/5(1)А 20 20 20 20 20
3000/5(1)А 20 20 20 20 20
4000/5(1)А 30 30 30 30 30
5000/5(1)А 30 30 30 30 30
6000/5(1)А 30 30 30 30 30
ТР-СДХ0.66-260 2000/5(1)А 20 20 20 20 20
2500/5(1)А 20 20 20 20 20
3000/5(1)А 20 20 20 20 20
4000/5(1)А 30 30 30 30 30
5000/5(1)А 30 30 30 30 30
6000/5(1)А 30 30 30 30 30

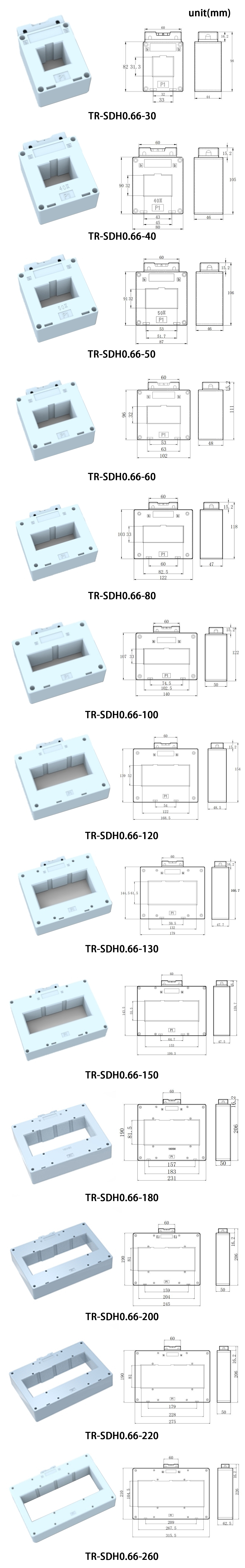

Размеры (мм)

Трансформатор тока низкого напряжения

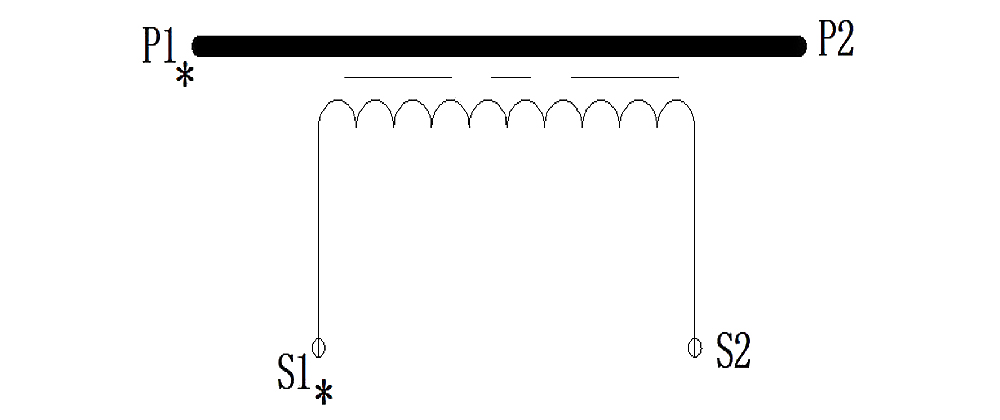

Электрическая принципиальная схема

Трансформатор тока низкого напряжения

download ТР-СДХ0.66-120.pdf
