Trkls-r
TR
Обзор продукта
Катушка имеет превосходную способность переходного отклика, отсутствие гистерезиса и магнитного явления и явления насыщения, широкого диапазона измерений, высокого диапазона точной и широкого частотного характеристик. Структура разделенного ядра, гибкое силиконовое резиновое стеганое одеяло и скелет, может быть использована для измерения тока проводников с большим размером или нерегулярной формой. Катушка требует очень мало места установки, легкого веса, простой и удобной установки, и не нужно повредить проводника. Он широко используется при измерении больших токов, где традиционный измеренный ток КТ не может использоваться нормально.
Особенности продукта
* Разъемная структура, легко устанавливается на месте и проста в эксплуатации. Быстрая и простая установка или снятие без отсоединения основного тестируемого кабеля, что эффективно для безопасного и простого измерения тока.
* Гибкая конструкция конструкции позволяет обнаруживать ток нерегулярного первичного проводника.
* Низкое выходное напряжение, высокая линейность, широкий диапазон частот, отсутствие насыщения (без интегратора).
* Вторичный выход использует сетевой кабель с кристаллической клеммой RJ45, а длина может быть настроена в соответствии с требованиями заказчика.
Применение продукта
Измерение высоких тока сигналов переменного тока (например, ток короткого замыкания); измерение импульсных сигналов с высокими пиковыми значениями (такими как ток молнии); Анализ гармонических тока сигналов; измерение тока электрических сварочных машин (таких как сварка сопротивления); измерение нерегулярных проводных токов (например, измерение тока железной дороги); Измерение приборов, трансформаторы зажима (например, измерение проводников с нерегулярными размерами).
Параметры продукта
Электрические параметры | Основной диапазон измерения | 10А ~ 10кА | Уровень рабочего напряжения | 0,4/0,66/0,72 кВ |
Вторичное выходное напряжение | 0 ~ 3 В | Класс точности | 1% (с интегратором) | |
Линейный диапазон | 5% ~ 120% | Пропускная способность ответа | 1 Гц ~ 1 МГц | |
Интегратор источника питания | +5 В постоянного тока при одиночном питании | Сопротивление изоляции | ≥1000 МОм/500 В постоянного тока | |
Грузоподъемность Интегратора | > 10 кОм | Вторичный провод | Модульный выход RJ45 | |
Механические параметры | Материал корпуса | ПК, огнестойкий/94-В0 | Способ установки | Стандартный тип рельсы 35 мм |
Катушка катушки и крышка счетчика | Силиконовая резина | Защитный класс | IP65 | |
Операционная среда | Температура окружающей среды | -45℃ ~ +85℃ | Высота | ≤4000 м |
Относительная влажность | ≤ 90% относительной влажности при 25 ℃ | Другой | Отсутствие агрессивного газа при работе |

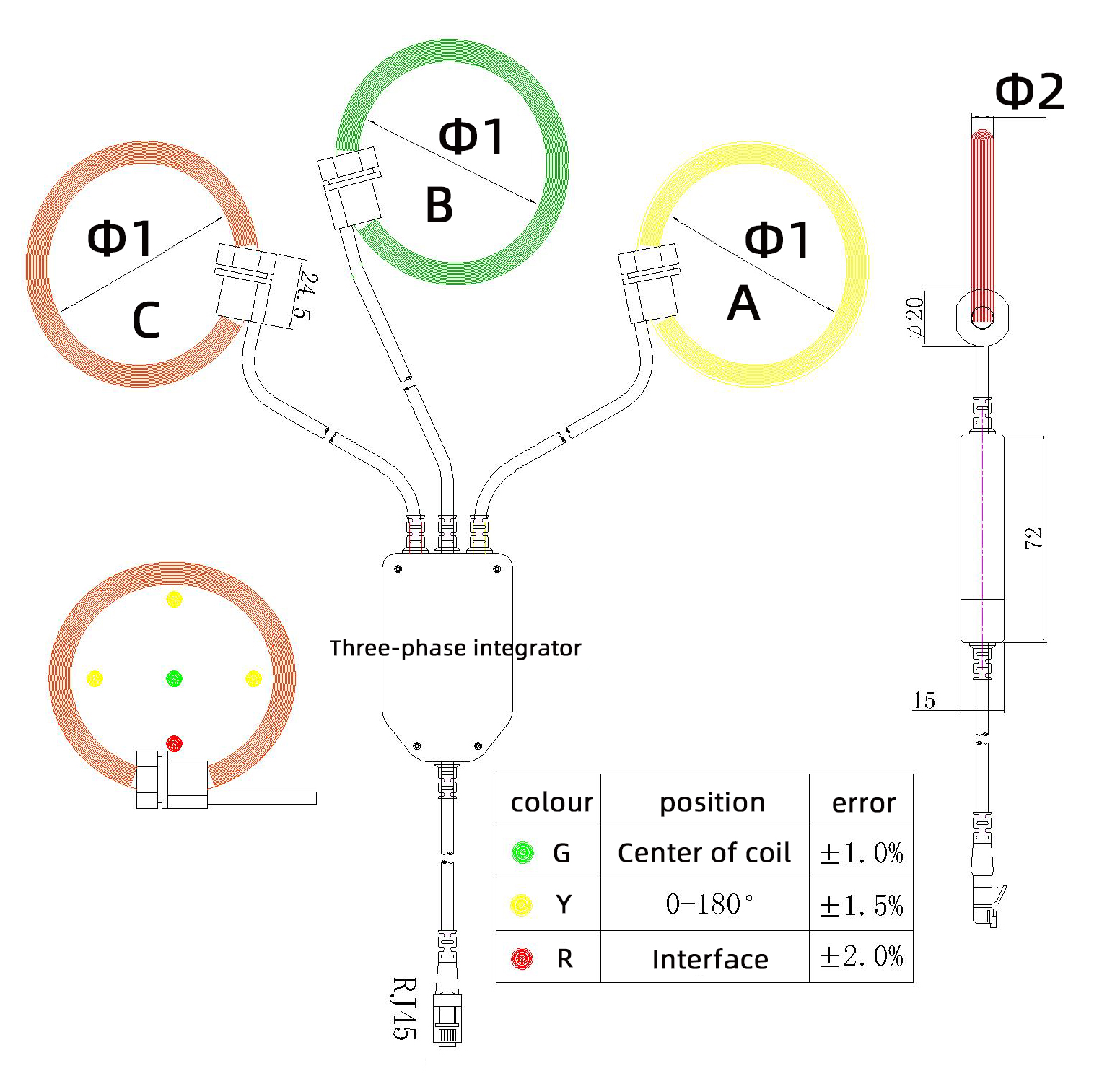

Типичное значение и измерение
Модель продукта № | Рейтинг ввода | Рейтинг вывода | Класс точности | Размеры (мм) | |
Φ1 | Φ2 | ||||
TRKLS-50R | 400а |
333 мВ (с интегратором) | 0.5 1 | 50 | 10 |
TRKLS-80R | 800а | 80 | 10 | ||
TRKLS-150R | 1200а | 150 | 10 | ||

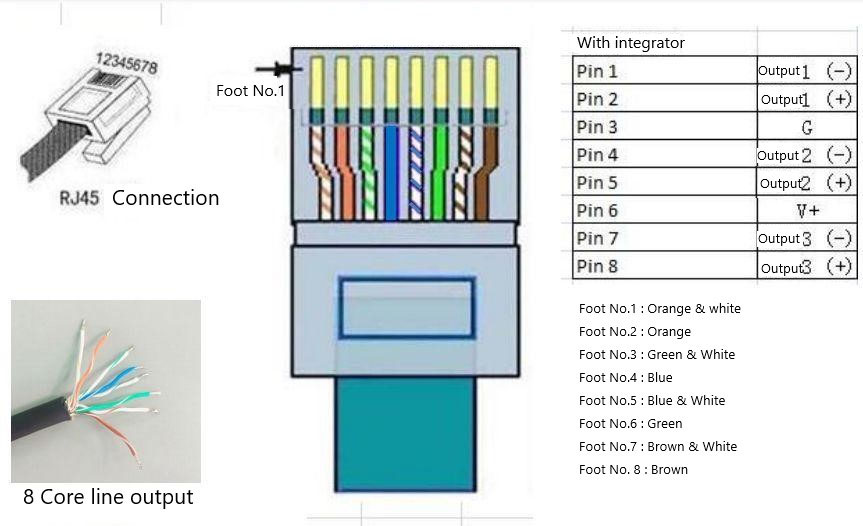

Определение гнезда с кристаллической головкой RJ45
