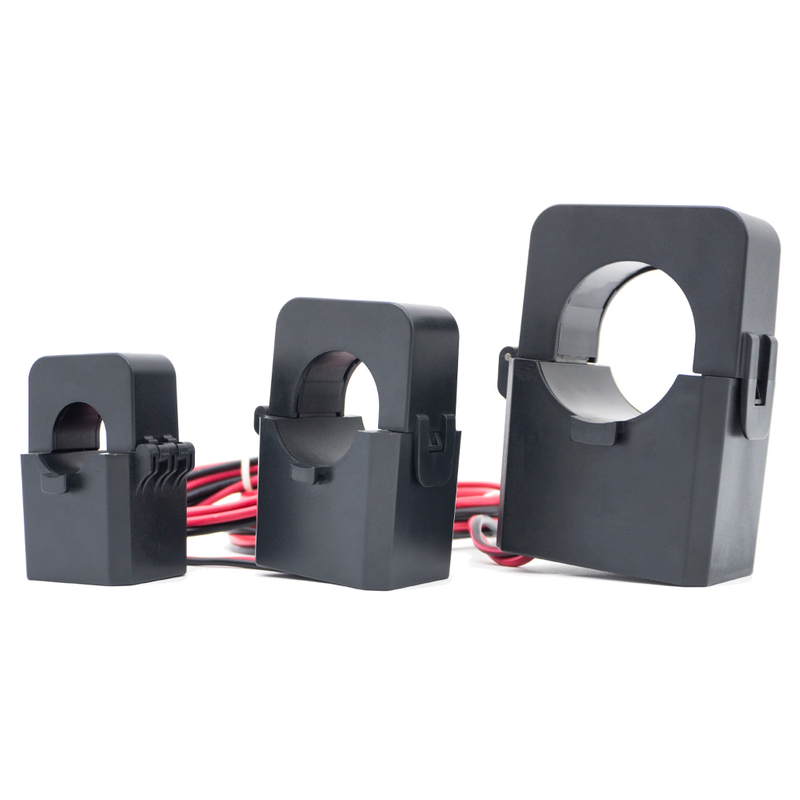

Trsk-fk
TR
Особенности продукта
* Структура пряжки фиксирована, а стабильность хороша.
* В соответствии со спецификациями кабеля, используемого в главной цепи, в нем предусмотрены отверстия сердечника разного диаметра.
* Широкий предел количества и сильная способность против насыщения. Диапазон номинального первичного тока: 1 ~ 1000 А, диапазон номинального вторичного тока: 0 ~ 5 А, диапазон коэффициента трансформации тока может достигать 100: 1 ~ 10000: 1.
* Обеспечивает различные комбинированные методы вывода: при выводе тока на уровне ампера вы можете использовать только клеммы из ПВХ, выходной ток уровня Ма, вы можете выбрать трехфразовые интегрированные клеммы сбора и выбрать различные интерфейсы сигналов.
* Принять сердечник с высокой магнитной проницаемостью, хорошей линейностью и высокой чувствительностью.
Применение продукта
Проект реконструкции сельской энергосбережения, онлайн-мониторинг окружающей среды, интеллектуальное энергопотребление, энергопотребление, система распределения мощности низкого напряжения, система интеллектуального энергопотребления, измерение электроэнергии, анализ качества электроэнергии и сбор сигналов электрооборудования, осветительное оборудование, такое как установки электроэнергии, системы заземления небольших тока и т. Д.
Скачать таблицу размеров
Параметры продукта
| Электрический производительность | Рабочая температура | -40°С ~ +70°С | Относительная влажность | ≤90% |
| Уровень напряжения | 0,4/0,66/0,72 кВ | Линейный диапазон | 5%~ 120% | |
| Оцененный ток ввода | 0 ~ 1500А | Номинальная частота | 50/60 Гц | |
| Номинальная мощность | 0 ~ 5va | Частота мощности Выдерживать напряжение | 3 кВ AC/1MIN | |
| Класс точности | 0,5, 1,0 | Диэлектрическая прочность | ≥1000 Ом/500 В постоянного тока | |
| Механический структура | Оболочка | ПА/ПКГорючесть рейтинг 94-В0 | Вывод метод | Кабель в оболочке из ПВХ/терминал RJ12 Crystal/ PS/2Разъем с круглой головкой |
| Намотка шпульки | Пбт | Структура открытия-закрытия | Щелчок | |
| Основной материал | Кремниевая сталь/ марганец-цинк-феррит | План строительства | Нейлоновые кабельные стяжки в комплекте и фиксированные кабели |

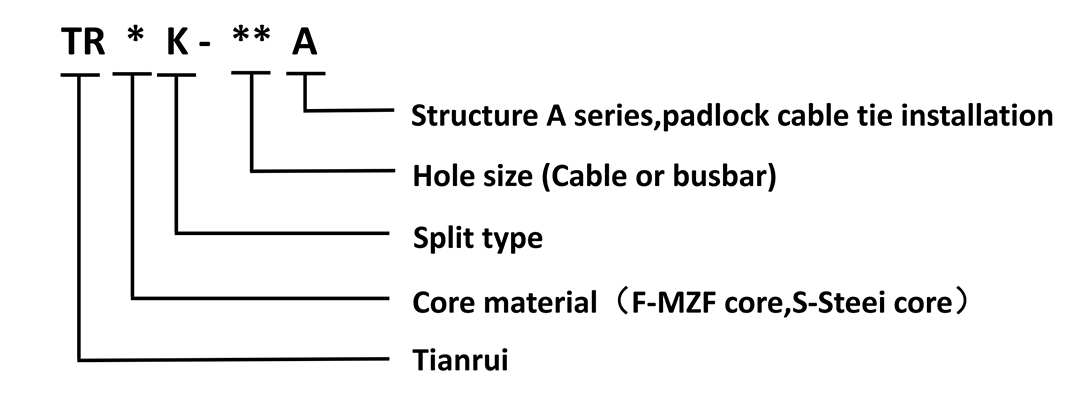

Определение модели

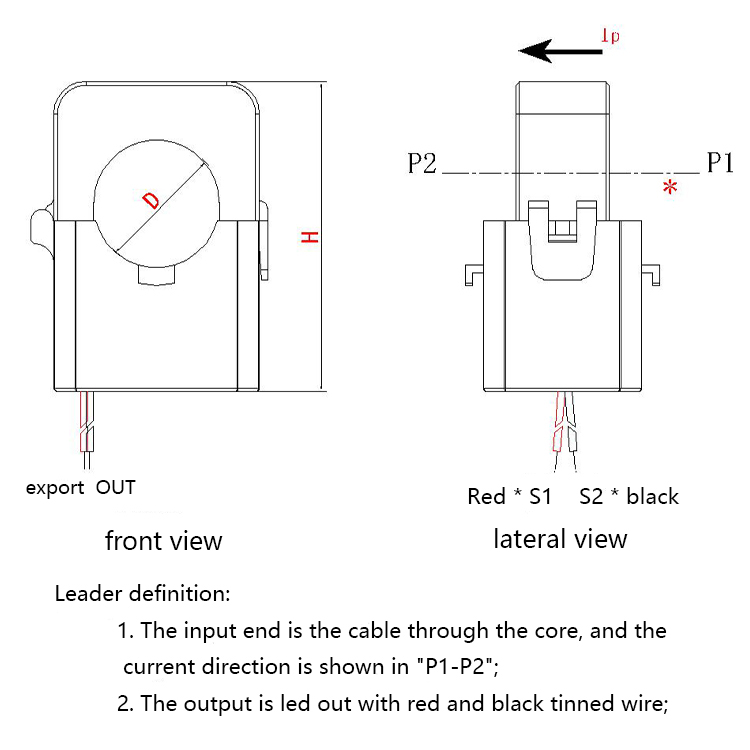

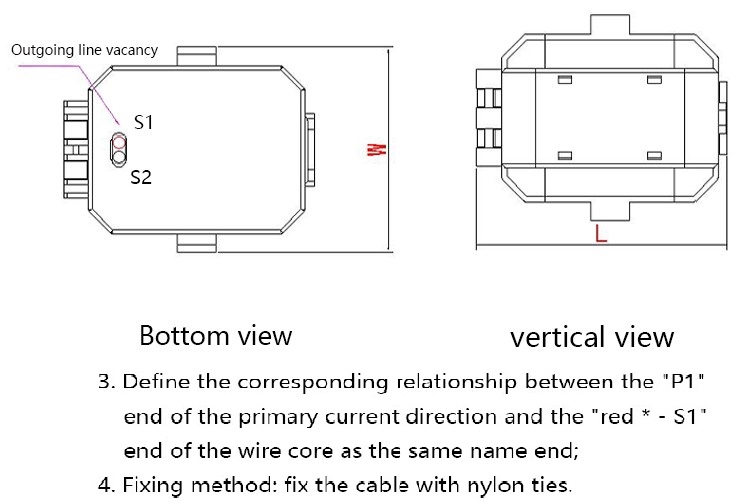

Типичное значение и измерение
Модель продукта | Рейтинг ввода | Рейтинг вывода | Класс точности | Размеры (мм) | |||
D | L | W | H | ||||
TRFK-10A | 0 ~ 75A | 0 ~ 50 мА (0 ~ 1,0 В) | 0,2 с 0,3 с 0,5 с 0,5 с | 9.00 | 34.5 | 37.5 | 45.0 |
TRFK-16A | 0 ~ 150a | 0 ~ 100 мА (0 ~ 2,5 В) | 15.0 | 40.5 | 42.5 | 52.0 | |
TRFK-24A | 0 ~ 250a | 0 ~ 100 мА (0 ~ 5,0 В) | 22.5 | 54.0 | 47.0 | 71.0 | |
TRSK-36A | 0 ~ 500A | 0 ~ 100 мА (0 ~ 7,0 В) | 35.0 | 66.0 | 53.0 | 87.0 | |
TRSK-50A | 0 ~ 800а | 0 ~ 100 мА (0 ~ 7,0 В) | 50.0 | 88.0 | 59.0 | 114 | |
TRSK-10A | 5 ~ 100a | 0 ~ 200 мА (0,5VA) | 0,5 с 0,5 с 1,0 с 3.0С | 9.00 | 34.5 | 37.5 | 45.0 |
TRFK-16A | 5 ~ 150a | 0 ~ 1a (0,5va 1va) | 15.0 | 40.5 | 42.5 | 52.0 | |
TRFK-24A | 10 ~ 300а | 0 ~ 5a (0,5va 2,5va) | 22.5 | 54.0 | 47.0 | 71.0 | |
TRSK-36A | 10 ~ 600а | 0 ~ 5a (0,5va 3,75va) | 35.0 | 66.0 | 53.0 | 87.0 | |
TRSK-50A | 10 ~ 1500а | 0 ~ 5a (0,5va 5va) | 50.0 | 88.0 | 59.0 | 114 | |

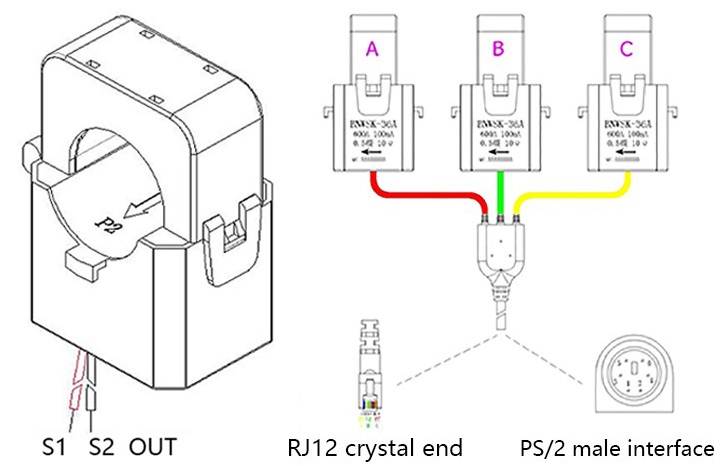

Различные варианты вывода продуктов
Особенности продукта
* Структура пряжки фиксирована, а стабильность хороша.
* В соответствии со спецификациями кабеля, используемого в главной цепи, в нем предусмотрены отверстия сердечника разного диаметра.
* Широкий предел количества и сильная способность против насыщения. Диапазон номинального первичного тока: 1 ~ 1000 А, диапазон номинального вторичного тока: 0 ~ 5 А, диапазон коэффициента трансформации тока может достигать 100: 1 ~ 10000: 1.
* Обеспечивает различные комбинированные методы вывода: при выводе тока на уровне ампера вы можете использовать только клеммы из ПВХ, выходной ток уровня Ма, вы можете выбрать трехфразовые интегрированные клеммы сбора и выбрать различные интерфейсы сигналов.
* Принять сердечник с высокой магнитной проницаемостью, хорошей линейностью и высокой чувствительностью.
Применение продукта
Проект реконструкции сельской энергосбережения, онлайн-мониторинг окружающей среды, интеллектуальное энергопотребление, энергопотребление, система распределения мощности низкого напряжения, система интеллектуального энергопотребления, измерение электроэнергии, анализ качества электроэнергии и сбор сигналов электрооборудования, осветительное оборудование, такое как установки электроэнергии, системы заземления небольших тока и т. Д.
Скачать таблицу размеров
Параметры продукта
| Электрический производительность | Рабочая температура | -40°С ~ +70°С | Относительная влажность | ≤90% |
| Уровень напряжения | 0,4/0,66/0,72 кВ | Линейный диапазон | 5%~ 120% | |
| Оцененный ток ввода | 0 ~ 1500А | Номинальная частота | 50/60 Гц | |
| Номинальная мощность | 0 ~ 5va | Частота мощности Выдерживать напряжение | 3 кВ AC/1MIN | |
| Класс точности | 0,5, 1,0 | Диэлектрическая прочность | ≥1000 Ом/500 В постоянного тока | |
| Механический структура | Оболочка | ПА/ПКГорючесть рейтинг 94-В0 | Вывод метод | Кабель в оболочке из ПВХ/терминал RJ12 Crystal/ PS/2Разъем с круглой головкой |
| Намотка шпульки | Пбт | Структура открытия-закрытия | Щелчок | |
| Основной материал | Кремниевая сталь/ марганец-цинк-феррит | План строительства | Нейлоновые кабельные стяжки в комплекте и фиксированные кабели |
Определение модели
Типичное значение и измерение
Модель продукта | Рейтинг ввода | Рейтинг вывода | Класс точности | Размеры (мм) | |||
D | L | W | H | ||||
TRFK-10A | 0 ~ 75A | 0 ~ 50 мА (0 ~ 1,0 В) | 0,2 с 0,3 с 0,5 с 0,5 с | 9.00 | 34.5 | 37.5 | 45.0 |
TRFK-16A | 0 ~ 150a | 0 ~ 100 мА (0 ~ 2,5 В) | 15.0 | 40.5 | 42.5 | 52.0 | |
TRFK-24A | 0 ~ 250a | 0 ~ 100 мА (0 ~ 5,0 В) | 22.5 | 54.0 | 47.0 | 71.0 | |
TRSK-36A | 0 ~ 500A | 0 ~ 100 мА (0 ~ 7,0 В) | 35.0 | 66.0 | 53.0 | 87.0 | |
TRSK-50A | 0 ~ 800а | 0 ~ 100 мА (0 ~ 7,0 В) | 50.0 | 88.0 | 59.0 | 114 | |
TRSK-10A | 5 ~ 100a | 0 ~ 200 мА (0,5VA) | 0,5 с 0,5 с 1,0 с 3.0С | 9.00 | 34.5 | 37.5 | 45.0 |
TRFK-16A | 5 ~ 150a | 0 ~ 1a (0,5va 1va) | 15.0 | 40.5 | 42.5 | 52.0 | |
TRFK-24A | 10 ~ 300а | 0 ~ 5a (0,5va 2,5va) | 22.5 | 54.0 | 47.0 | 71.0 | |
TRSK-36A | 10 ~ 600а | 0 ~ 5a (0,5va 3,75va) | 35.0 | 66.0 | 53.0 | 87.0 | |
TRSK-50A | 10 ~ 1500а | 0 ~ 5a (0,5va 5va) | 50.0 | 88.0 | 59.0 | 114 | |
Различные варианты вывода продуктов
