Трансформаторы тока в системах энергомониторинга

Ключевые выводы

• Трансформаторы тока (ТТ) помогают безопасно измерять электроэнергию. Они снижают большие токи. Это облегчает отслеживание энергопотребления в домах и зданиях.

• Выбор правильного КТ очень важен для получения хороших показаний. Подумайте о таких вещах, как размер груза и тепловые характеристики. Убедитесь, что он работает с вашим оборудованием для мониторинга энергопотребления.

• Трансформаторы обеспечивают безопасность, обнаруживая перегрузки по току и короткие замыкания. Они включают защитные реле, чтобы предотвратить повреждение и обеспечить безопасность системы.

• Использование более одного трансформатора тока в канале может сэкономить место и деньги. Но вы можете не увидеть столько деталей для каждой схемы.

• Регулярно проверяйте и заботьтесь о своих трансформаторах тока. Это помогает поддерживать правильность измерений и обеспечивает безопасность вашей системы мониторинга энергопотребления.

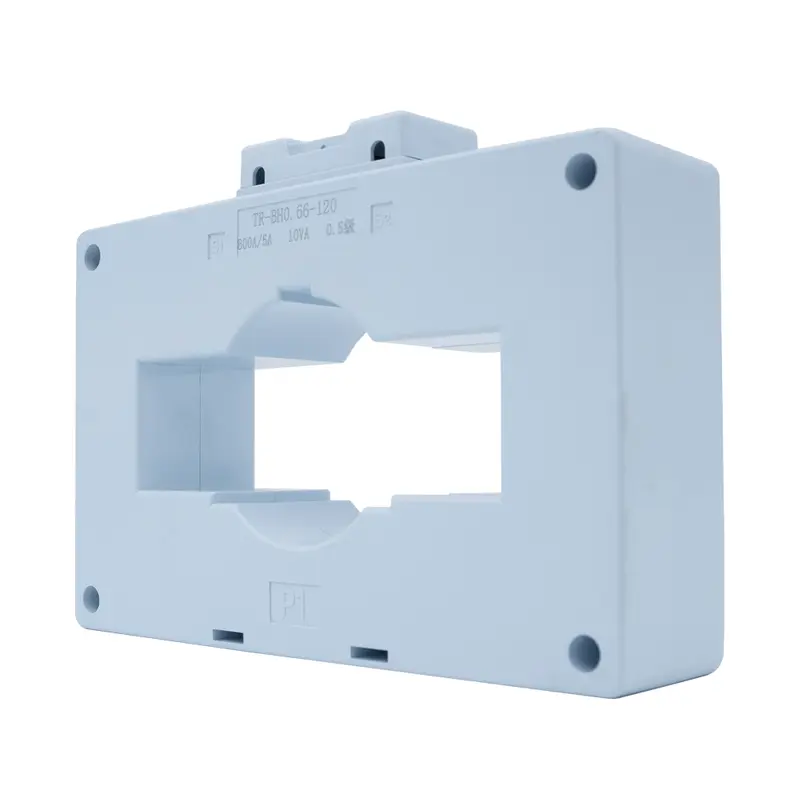

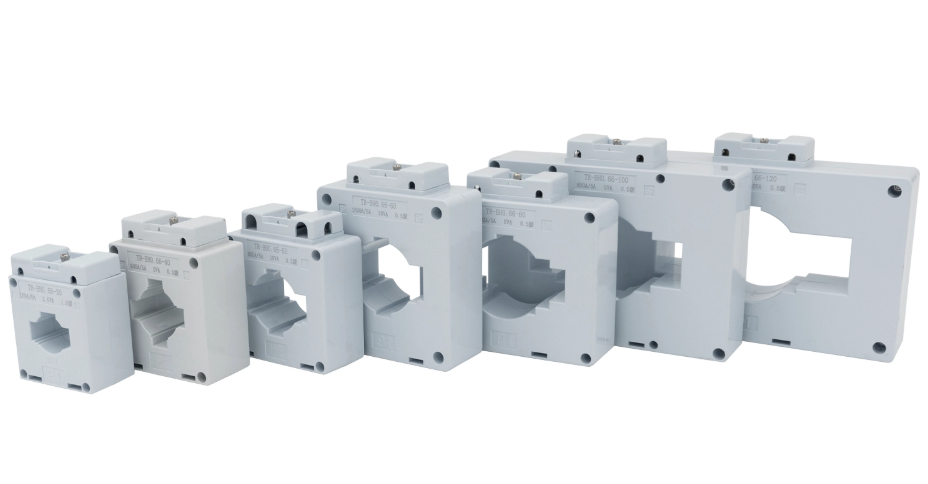

Как работают трансформаторы тока

Принцип работы

Трансформатор тока помогает безопасно измерять электроэнергию дома или на работе. Его основная задача — снизить высокие токи до более безопасного уровня. Это делает подключение измерительных инструментов безопасным. Трансформатор тока использует для работы электромагнитную индукцию. Когда переменный ток течет по главному проводу, он создает магнитное поле в сердечнике. Это поле создает меньший ток во вторичной обмотке. Вторичный ток всегда меньше, но соответствует основному току. Основная схема остается практически прежней, поэтому поток мощности не меняется.

• Основной ток создает изменяющееся магнитное поле в сердечнике.

• Это поле создает меньший ток во вторичной обмотке.

• Вторичный ток соответствует основному, но меньше.

• Электромагнитная индукция перемещает энергию от основной обмотки ко вторичной.

• При протекании тока сердечник намагничивается, что создает ток во вторичной обмотке.

Трансформаторы тока можно найти во многих местах. Они используются в зданиях, панелях и цепях. Они также помогают проверять ветряные турбины и солнечные системы. Во всех этих случаях трансформатор тока позволяет измерять электроэнергию, не касаясь высокого напряжения.

Примечание. Трансформатор тока обеспечивает гальваническую развязку. Это означает, что высоковольтная цепь находится вдали от вашего измерительного инструмента, что делает его намного безопаснее.

Измерение переменного тока

При измерении переменного тока необходимо действовать безопасно и правильно. Трансформатор тока помогает в обоих случаях. Он использует коэффициент трансформации, чтобы поддерживать правильную связь между основным и вторичным токами. Например, если основной ток составляет 100 А, а вторичный ток — 5 А, соотношение витков составит 20:1. Это означает, что трансформатор тока снижает ток в 20 раз. Количество витков вторичной обмотки определяет, насколько сильно упадет ток.

1. Трансформатор тока имеет стальной сердечник и вторичную обмотку.

2. Переменный ток течет по основному проводу и создает магнитное поле.

3. Магнитное поле намагничивает сердечник и создает напряжение во вторичной обмотке.

4. Если замкнуть вторичную цепь, потечет ток, равный основному, но меньший.

Часто можно увидеть трансформаторы тока, рассчитанные на определенные диапазоны токов. Вот таблица с общими диапазонами выходных данных:

Трансформаторы тока обеспечивают вашу безопасность, снижая высокие переменные токи. Никогда не оставляйте вторичную обмотку открытой при включенной основной. Это может привести к очень высокому напряжению. Некоторые трансформаторы тока имеют встроенные защитные детали, такие как стабилитроны или нагрузочные резисторы, для предотвращения повреждений. Проверка и тестирование часто помогают вашей системе оставаться в безопасности и исправности.

Вы используете CT по-разному. Вы можете проверить основные коммуникации, подпанели и системы возобновляемых источников энергии. Трансформаторы тока позволяют измерять электроэнергию в различных частях вашего здания или оборудования. Это поможет вам следить за потреблением энергии и экономить электроэнергию.

Роль трансформаторов тока

Энергетический мониторинг

Вы используете cts, чтобы проверить, сколько электроэнергии вы используете каждый день. Эти устройства сразу покажут вам ток. Это поможет вам увидеть, где вы тратите больше всего энергии. Когда вы используете трансформаторы тока с измерителем мощности, вы можете более внимательно следить за потреблением энергии. Это называется текущим мониторингом. Это поможет вам заметить закономерности и найти способы сэкономить деньги.

• cts дают важные данные для проверки нагрузок.

• Они помогают вам точно отслеживать потребление энергии.

• cts убедитесь, что вы соблюдаете правила отчетности.

• Они снижают большие токи, поэтому можно безопасно измерять и контролировать энергию.

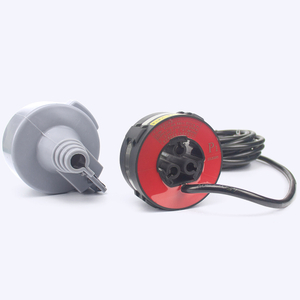

Вы можете использовать трансформаторы тока в домах, на заводах или в офисах для отслеживания энергопотребления. Они помогают вам планировать то, что вам понадобится позже, и лучше использовать энергию за счет балансировки нагрузок. Открытые трансформаторы тока необходимы для измерения мощности на крупных заводах. Они помогут вам найти отходы и составить план экономии денег. Контролируя энергию, вы можете сделать лучший выбор в отношении того, как и когда использовать энергию.

Защита цепи

cts также помогают обеспечить безопасность вашей электрической системы. Они ищут такие проблемы, как слишком большой ток или короткие замыкания. Когда трансформаторы тока обнаруживают эти проблемы, они могут включить реле, защищающие цепь. Эти реле отключают неисправную часть, чтобы предотвратить повреждение или возгорание. Это обеспечивает безопасность людей и оборудования.

cts также защитит вас от поражения электрическим током, удерживая измерительные инструменты вдали от высокого напряжения. Некоторые компьютерные томографии могут обнаружить небольшие утечки тока. Это предотвращает накопление тепла и возникновение пожаров. В больших панелях КТ помогают обнаружить проблемы с изоляцией, дефекты экрана и медленные утечки. Использование cts для защиты цепей обеспечивает хорошую и безопасную работу вашей системы.

Выбор трансформаторов тока

Выбор правильных КТ поможет вам получить хорошие данные. Это также обеспечивает безопасность вашей системы. Прежде чем выбрать трансформатор тока, вам следует подумать о нескольких вещах. Лучший выбор позволит вам следить за потреблением энергии и обеспечит безопасность вашего оборудования.

Размеры и совместимость

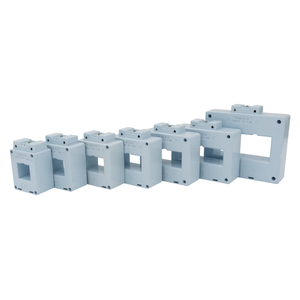

Ваши трансформаторы тока должны соответствовать вашей электрической нагрузке. Если вы выберете слишком большой или слишком маленький, ваши показания будут неправильными. Всегда проверяйте тепловые характеристики и размер. Посмотрите, сколько места у вас на панели. Убедитесь, что трансформаторы тока могут выдерживать ток, который вы хотите измерить. В таблице ниже перечислены вещи, о которых вам следует подумать:

Совет: Всегда проверяйте, работают ли ваши КТ с оборудованием для мониторинга энергопотребления. Правильное соответствие дает вам более точные данные и помогает управлять потреблением энергии.

Точность и точность

Класс точности показывает, насколько близки ваши показания к реальному значению. Если вам нужно отслеживать энергию для счетов или отчетов, вам нужны высокоточные датчики тока . В таблице ниже показаны некоторые классы точности и для чего они используются:

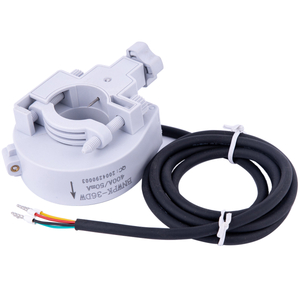

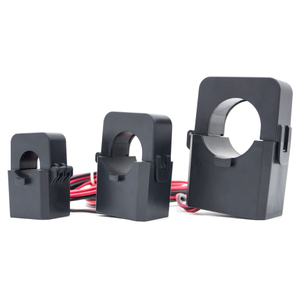

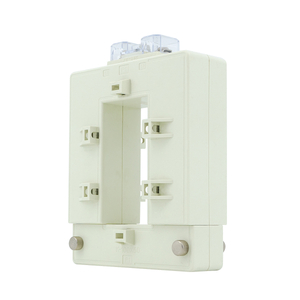

Вам следует использовать cts с низкой ошибкой для выставления счетов или когда вам нужны очень точные данные. Открытые трансформаторы тока позволяют проводить измерения, не разрывая цепь. Они дают стабильные показания и не сильно меняют сигнал. Это важно для постоянной проверки энергии в больших местах.

Согласование с нагрузками

Ваши кт должны соответствовать нагрузке, которую вы хотите измерить. Если вы этого не сделаете, ваши показания могут быть неправильными или ваша система может сломаться. Всегда рассчитывайте свою нагрузку, прежде чем выбирать трансформатор тока. Разным нагрузкам нужны разные ct. Например, заводу с машинами нужны другие компьютеры, чем небольшому офису.

• Хороший расчет нагрузки поможет вам выбрать правильные трансформаторы тока.

• Карты класса 0,5 или 0,5S подходят для выставления счетов.

• Вы можете использовать трансформаторы тока во многих местах, например, в счетчиках энергии и солнечных системах.

Если ваши ЦТ и нагрузка не совпадают, у вас могут возникнуть проблемы:

• Ваш счет за электроэнергию может быть неправильным.

• Проверка качества электроэнергии может работать неправильно.

• Системы защиты могут не обнаружить неисправности, что может привести к поломке.

Примечание. Всегда проверяйте нагрузку и выбирайте трансформаторы тока, подходящие для вашей системы. Это обеспечит правильность показаний и безопасность вашего оборудования.

Если вы выполните следующие действия, ваши трансформаторы тока будут работать хорошо. Вы получите хорошие показания, безопасное использование и лучший контроль над своей энергией.

Установка трансформаторов тока

Размещение проводов

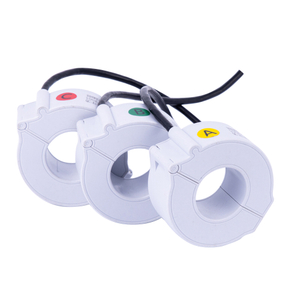

Вы должны быть осторожны при установке трансформаторов тока. Это поможет вам получить правильные показания. Прежде чем начать, выключите питание. Выберите хорошее место для трансформатора. Наденьте его на правильный провод и убедитесь, что стрелка направлена ​​к источнику питания. Пропустите основной провод через среднее отверстие трансформатора. Подключите вторичные провода к счетчику и проверьте надежность заземления.

Вот несколько советов по размещению проводов:

• Убедитесь, что провода подключены правильно. Используйте цветовую маркировку, чтобы не получить отрицательные или обратные показания.

• Поместите трансформатор на ту же фазу, что и вход напряжения. Это помогает избежать ошибок при чтении.

• Не используйте слишком длинные провода. Выберите проволоку подходящего размера и сделайте ее короткой для большей точности.

• Если вам нужны более длинные провода, используйте витую пару. Это помогает предотвратить искажение показаний шумом.

• Старайтесь не использовать слишком много разъемов и убедитесь, что все они затянуты.

• Всегда проверяйте свою работу, прежде чем закончить все собирать.

Если вы неправильно подключите провода, ваши показания могут быть неверными. Если вы установите трансформатор неправильно, ваши цифры не покажут реальный поток энергии.

Ориентация и безопасность

Когда вы устанавливаете трансформаторы тока, вам нужно подумать о направлении и безопасности. Стрелка на трансформаторе всегда должна быть направлена ​​к источнику питания. Это гарантирует, что устройство правильно измеряет ток.

Соблюдайте следующие правила безопасности:

• Никогда не размыкайте вторичную цепь, когда основная включена. Это может привести к возникновению очень высокого и опасного напряжения.

• Всегда закорачивайте вторичные концы, прежде чем что-либо отсоединять.

• Хорошо заземлите вторичную обмотку, чтобы не получить удар током.

• Держитесь подальше от трансформаторов под напряжением и используйте инструменты с изоляцией.

• Получите необходимые разрешения на работу под напряжением и соблюдайте все меры безопасности.

• Не прикасайтесь к главной цепи руками.

• Проверяйте трансформатор на наличие повреждений и часто проверяйте изоляцию.

Некоторые распространенные ошибки заключаются в выборе неправильной нагрузки, оставлении трансформатора открытым или использовании плохих проводов. Эти ошибки могут сломать оборудование, дать неправильные показания или вызвать опасность. Для проверки энергии всегда используйте трансформаторы измерительного типа, а не защитного.

Несколько трансформаторов тока в одном канале

Преимущества эффективности

Иногда вам необходимо проверить энергопотребление многих цепей вместе. Это можно сделать, используя более одного трансформатора тока в одном канале. Это полезно для больших систем, таких как HVAC или группы источников света. Это поможет вам сэкономить деньги и пространство, поместив множество цепей на один канал.

Вот несколько причин использовать эту настройку:

• Вы можете сразу проверить всю энергию, используемую системой HVAC.

• Вам нужно меньше каналов, поэтому вы используете меньше измерителей.

• Вы тратите меньше денег, потому что покупаете меньше счетчиков.

• Вы можете измерить больше нагрузок с помощью меньшего количества устройств.

• Вы используете меньше места на панели.

• В вашей строительной системе меньше вещей, за которыми стоит следить.

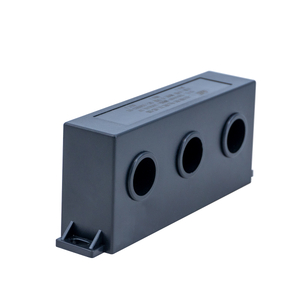

Многожильные трансформаторы тока облегчают вашу работу. Они имеют более одного ядра в одном устройстве. Вам не нужно устанавливать много трансформаторов. Это экономит время и упрощает настройку. Вы также делаете меньше ошибок при их установке.

Компромиссы в точности

Использование более одного трансформатора тока в одном канале позволяет сэкономить деньги и пространство. Но вам следует подумать о том, насколько точными будут ваши показания. Когда вы объединяете множество схем, вы теряете некоторые детали о каждой из них. Показания показывают общий ток, а не ток каждой цепи.

Вы можете увидеть небольшие ошибки, если нагрузки сильно различаются. Если одна цепь потребляет гораздо больший ток, показания могут быть неточными. Иногда фазовые сдвиги могут изменить точность, но в этом помогают многоядерные конструкции.

Этот способ работает лучше всего, когда вас заботит общее использование энергии, а не каждая цепь. Всегда проверяйте, подходит ли вам этот способ, прежде чем использовать его.

Вы должны правильно подобрать и установить трансформаторы тока. Это обеспечивает безопасность и точность ваших энергетических данных. Лучшее устройство поможет вам следить за энергопотреблением и обеспечит безопасность вашей системы. Посмотрите таблицу ниже, которая поможет вам сделать выбор:

• Проводные трансформаторы тока лучше всего подходят для большинства установок.

• Узнайте о правилах IEC и ANSI, чтобы обеспечить безопасность вашей системы.

• Новые цифровые трансформаторы тока упрощают наблюдение за энергопотреблением и подключение устройств.

Часто задаваемые вопросы

Для чего используется трансформатор тока при энергетическом мониторинге?

Трансформатор тока помогает измерять электрический ток. Это позволяет вам следить за тем, сколько энергии вы используете. Вы можете проверить основные каналы, субпанели или отдельные цепи.

Как правильно выбрать трансформатор тока?

Выберите трансформатор тока, который соответствует вашим требованиям по размеру нагрузки и точности. Всегда проверяйте, что трансформатор тока работает с вашим измерителем. Используйте эту таблицу, чтобы помочь вам:

Можно ли установить трансформатор тока самостоятельно?

Вы можете поставить КТ, если соблюдаете меры безопасности. Всегда выключайте питание перед началом работы. Убедитесь, что трансформатор тока направлен в правильном направлении. Если вы не уверены, обратитесь за помощью к электрику.

Что произойдет, если оставить вторичную обмотку трансформатора тока открытой?

Никогда не оставляйте вторичную обмотку трансформатора тока разомкнутой, когда в главном проводе течет ток. Это может привести к возникновению очень высокого и опасного напряжения. КТ может сломаться. Всегда закорачивайте вторичную обмотку или подключайте ее к счетчику.
