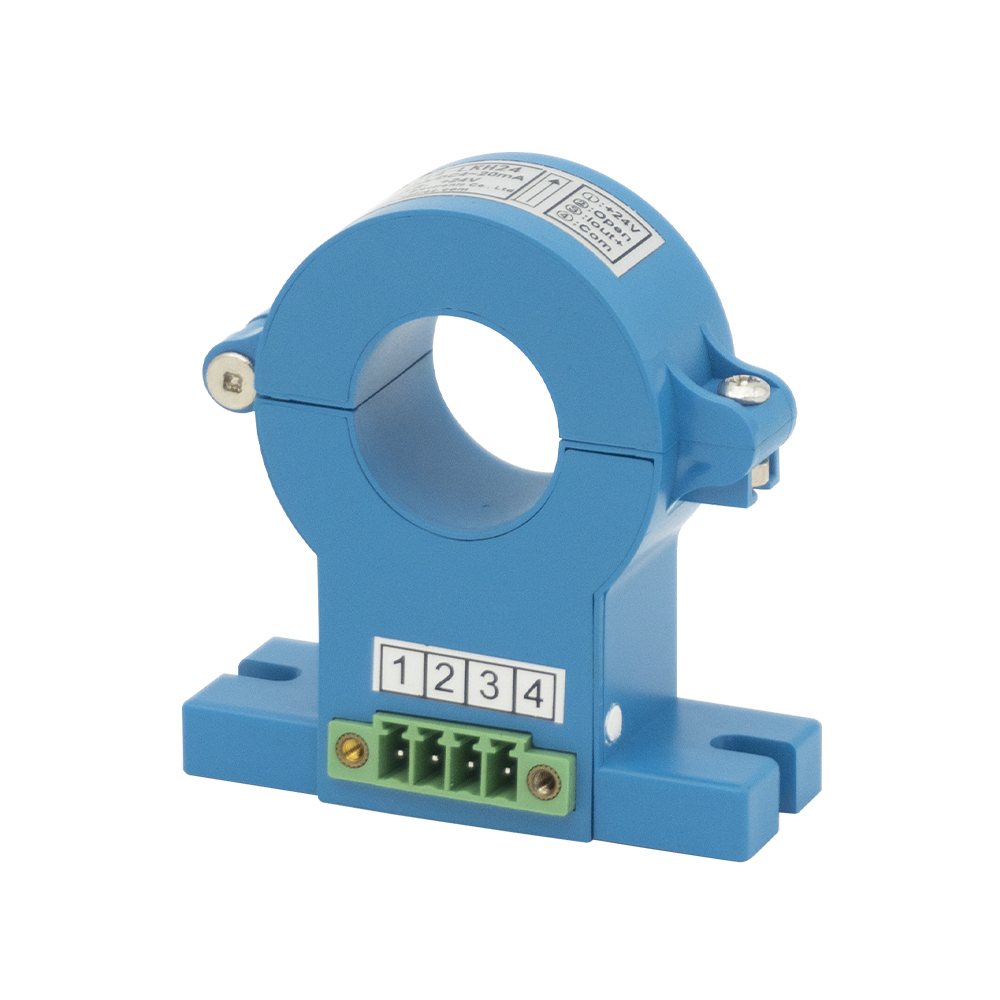

Датчик тока TR2214-LKH24, датчик мощности с разомкнутым контуром переменного тока 0–30 А/постоянного тока 0–20 мА

Датчик тока — это устройство, которое преобразует переменный или постоянный ток в пропорциональный электрический сигнал, например 0–5 В, 0–10 В или 4–20 мА. Он изолирует измерительную цепь от высоковольтной системы для обеспечения безопасности и точности. Используя такие технологии, как эффект Холла или принцип трансформатора тока, он обеспечивает быстрый отклик, высокую точность и стабильную работу. Датчики тока широко используются в энергосистемах, управлении двигателями, промышленной автоматизации, энергетическом мониторинге и возобновляемых источниках энергии для измерения тока в реальном времени, обнаружения неисправностей и защиты систем, что делает их незаменимыми для современных электрических систем и систем управления.

штат:



Запрос цены

Модель:
TR2214-LKH24
Марка продукта:
TR

Обзор продукта

Датчик тока представляет собой магнитное сенсорное устройство, которое определяет наличие, силу и полярность магнитного поля. Он работает на основе принципа Холла, когда напряжение генерируется на полупроводниковом материале, когда через него протекает ток в присутствии магнитного поля. Этот датчик обеспечивает точное бесконтактное обнаружение и может измерять напряженность магнитного поля или преобразовывать магнитные изменения в электрические сигналы. Датчики Холла широко используются для измерения положения, скорости и приближения в автомобильных системах, промышленной автоматизации, бытовой электронике и системах управления двигателями, обеспечивая высокую надежность и длительный срок службы.

Продукты функции

* Измерение переменного/постоянного/импульсного тока.

* Отличная устойчивость к электромагнитным помехам и высокий CMRR.

* Низкий дрейф, быстрый отклик, широкая полоса пропускания.

* Неинвазивная конструкция со сквозным отверстием.

* Разъемная структура для легкой установки.

Применение продукта

* Системы привода переменной частоты переменного тока.

* Сервомотор контроля тяги.

* Источники бесперебойного питания (ИБП).

* Сварочное оборудование и аккумуляторные системы питания.

Скачать таблицу размеров

TR2214-LKH24.pdf

Механическое измерение (мм)

Схема соединения схемы

Параметры продукта

@Ta = 25 ℃, если не указано иное

Тип		TR2214-LKH24
Я _пн	Входной ток первичного рейтинга	AC 30A
Я _р	Диапазон измерений первичного тока	AC 0 ~ 36A
Я _sn	Вторичный выходной ток	DC 4 ~ 20 мА
U _C.	Напряжение питания	DC +24V
R _l	Грузоподъемность	RL ≤ 300 Ом
ε _l	Линейность	2%
X	Точность	± 1%
	Перегрузка емкости	2 раза
IC	Текущее потребление	≤25ma+IS
U _D.	Частота мощности выдерживает напряжение	3 кВ AC/1MIN
тр	Время ответа	<250 мс
V₀	Смещение напряжения	≤ 20 мВ
	Температурная дрейф	≤200ppm/℃
Т	Эмбиентная эксплуатационная температура	-20 ℃ ~+80 ℃
По	Температура хранения окружающей среды	-25 ℃ ~+85 ℃

I _S: Выходной ток
