1. Введение
В системах электрических измерений и мониторинга как трансформаторы тока (ТТ) , так и датчики тока являются важными устройствами, используемыми для обнаружения, измерения и преобразования электрического тока. Однако, хотя эти два компонента связаны между собой, они выполняют разные функции и используются на разных этапах измерения и контроля тока.
Трансформатор тока — это прежде всего устройство измерения и масштабирования, тогда как передатчик тока — это устройство преобразования и вывода сигнала. Понимание их различий имеет решающее значение для разработки точных и безопасных систем мониторинга тока для промышленных, коммерческих и распределительных систем.

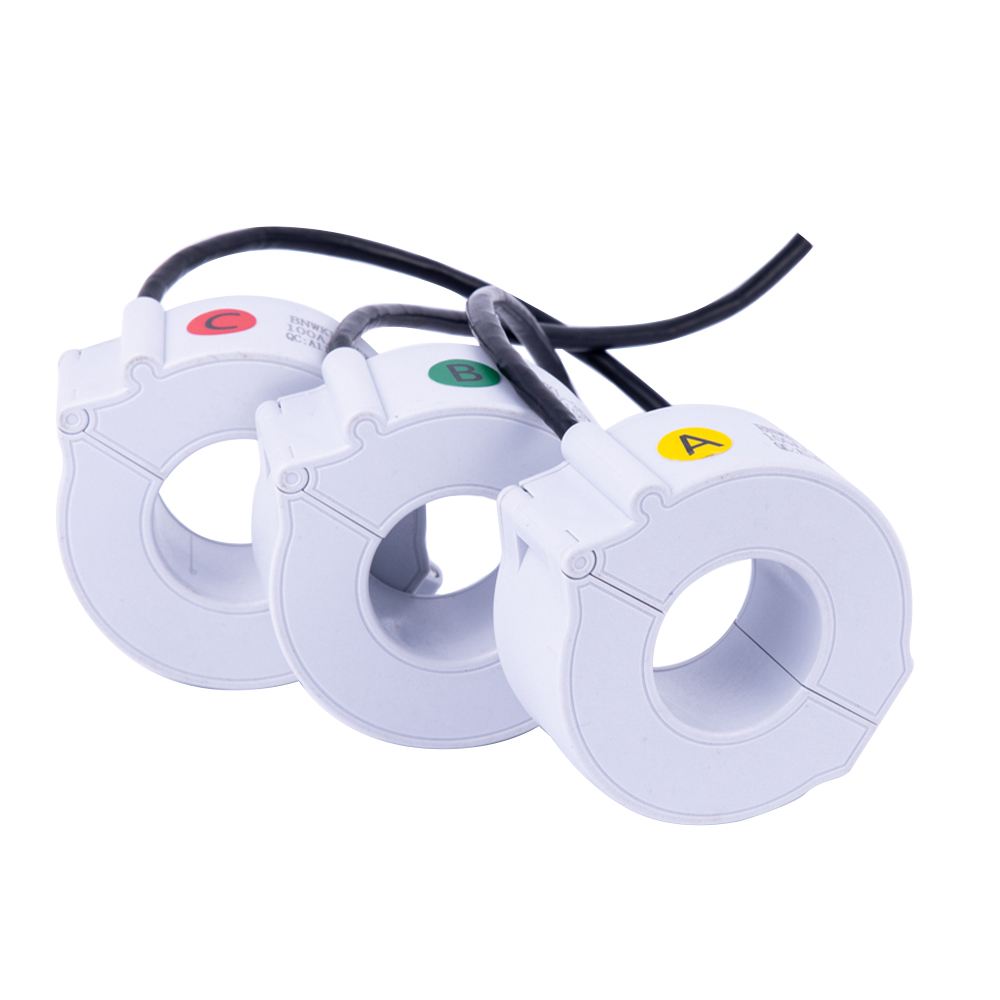

Трансформатор тока (CT) — это измерительный трансформатор, используемый для измерения переменного тока (AC). Он снижает высокий первичный ток до пропорционально более низкого вторичного тока, что упрощает и делает более безопасными измерения с помощью стандартных приборов, таких как счетчики или реле.
ТТ работает по принципу электромагнитной индукции. Первичная обмотка проводит ток нагрузки, а вторичная обмотка подключается к измерительным приборам или защитным реле. Переменный магнитный поток, создаваемый в сердечнике, индуцирует пропорциональный ток во вторичной обмотке.
Высокая точность и линейность
Подходит для измерения больших токов (до тысяч ампер)
Требуется внешняя измерительная цепь (счетчик или реле)
Пассивное устройство – не требуется источник питания
В основном используется для измерения переменного тока
Измерение и защита энергосистемы
Энергетический мониторинг на подстанциях и распределительных устройствах
Защита двигателя и генератора
Обнаружение перегрузки по току и замыкания на землю

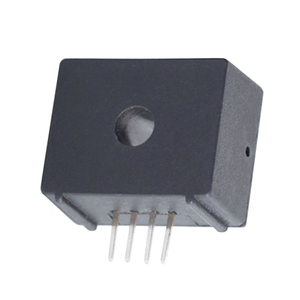

Датчик тока, иногда называемый датчиком тока , преобразует измеренный ток в стандартизированный выходной сигнал, обычно 4–20 мА или 0–5 В/0–10 В, который может напрямую считываться системами управления, ПЛК или модулями сбора данных.
Рабочий принцип
Передатчик тока обычно содержит датчик тока (например, трансформатор тока или датчик Холла) в сочетании с электроникой формирования сигнала.
Внутренний датчик обнаруживает первичный ток.
Затем сигнал преобразуется в пропорциональное напряжение.
Схема формирования сигнала масштабирует и преобразует его в стандартизированный аналоговый выходной сигнал (например, 4–20 мА).
Некоторые модели также обеспечивают изоляцию, линеаризацию и цифровую связь (Modbus/RS485).
Обеспечивает стандартный аналоговый или цифровой выход
Работает как с переменным, так и с постоянным током (в зависимости от типа).
Требуется внешний источник питания (обычно 12–24 В постоянного тока).
Компактный и простой в интеграции с системами управления.
Высокая электрическая изоляция для безопасности
Системы энергоменеджмента и автоматизации зданий
Управление и мониторинг промышленных процессов
Системы возобновляемой энергетики (солнечные, ветровые инверторы)
Инфраструктура зарядки электромобилей
Контроль скорости и крутящего момента двигателя
| Функция | Трансформатор тока (CT) | Передатчик тока |
|---|---|---|
| Функция | Снижает высокий ток для измерения или защиты | Преобразует ток в стандартный сигнал (4–20 мА, 0–10 В) |
| Выход | Вторичный ток (1А или 5А) | Аналоговый или цифровой сигнал |
| Тип измерения | только переменный ток | AC или DC (в зависимости от типа) |
| Требование к питанию | Пассивный (без внешнего питания) | Активный (требуется питание) |
| Обработка сигналов | Нет формирования сигнала | Включает в себя преобразование и изоляцию сигнала. |
| Интеграция | Подключается к амперметру, реле или защитному устройству. | Подключается к ПЛК, контроллеру или системе мониторинга. |
| Класс точности | 0,1–1,0 типично | 0,2–0,5 типично |
| Вариант использования | Учет и защита электроэнергии | Мониторинг и контроль процессов |
| Примеры | ТТ сборных шин, ТТ с разделенным сердечником, Тороидальный ТТ | Датчик тока на DIN-рейке, датчик Холла |
Датчик тока можно считать модернизированной формой трансформатора тока, поскольку он часто использует трансформатор тока в качестве внутреннего чувствительного элемента. Однако в передатчик добавлена электроника, которая делает сигнал читаемым системами автоматизации.
Во многих установках:
ТТ используется для защиты электропитания (например, в распределительных устройствах).
Датчик тока используется для мониторинга и управления (например, в энергетических системах зданий или промышленных панелях).
Таким образом, они дополняют друг друга в современных системах электроизмерений.
Используйте трансформатор тока, когда:
Вам нужно только уменьшить ток для традиционных счетчиков или реле.
Система измеряет только переменный ток.
Цена и простота являются приоритетами.
Используйте датчик тока, когда:
Вам нужен стандартизированный сигнал для ПЛК или дистанционного мониторинга.
Необходимо измерять как переменный, так и постоянный ток.
Изоляция, точность и контроль в реальном времени имеют решающее значение.
Хотя оба устройства измеряют электрический ток, их функции существенно различаются по функциям и применению.
Трансформатор тока действует как датчик и изолятор, преобразуя большие токи в измеримые меньшие токи, а преобразователь тока служит сигнальным интерфейсом, преобразуя измеренный ток в сигнал, удобный для управления.
Вместе они составляют основу современных систем электрического измерения, автоматизации и управления энергопотреблением, обеспечивая безопасность и точность.
