TR0219-LKH
TR
50000
T/T, Western Union, PayPal
Шанхай, Китай
Особенности продукта
* Измеряет переменный, постоянный и импульсные сигналы.
* Сильная устойчивость к внешним помехам, высокий коэффициент подавления синфазного сигнала.
* Низкий температурный дрейф, низкое энергопотребление, широкий диапазон частот.
* Перфорированная структура, без вносимых потерь.
Применение продукта
* Регулировка скорости преобразования частоты переменного тока.
* Серводвигатель тяги.
* Источник бесперебойного питания (ИБП).
* Сварочный аппарат, аккумуляторное питание.
Технический параметр
| Спецификация | 10A/1V | 20A/1V | 40A/1V | Блок | |
|---|---|---|---|---|---|
| I PN | Первичный номинальный входной ток | 10 | 20 | 40 | A |
| I P | Диапазон измерения первичного тока | 0 ～ 20 | 0 ～ 40 | 0 ～ 60 | A |
| V SN | Вторичное номинальное выходное напряжение | 1 | V | ||
| v C | Напряжение источника питания | ± 12 ～ 15 (± 5%) | V | ||
| I C | Потребление тока | ＜ 20 | магистр | ||
| V D D- | Destulation напряжение | Между первичными и вторичными цепями: 2,5 кВ/50 Гц/1 мин | |||
| ε L | Линейность | ＜ 1 | %Fs | ||
| x | Проведение | TA = 25 ℃: ≤ ± 1 | % | ||
| v 0 | Напряжение | TA = 25 ℃: ≤ ± 30 | мв. | ||
| v OM | MAGINET OFTSTEPTAGE TRIFT TRIFT TRIFT TRIFT TRID TRIFT | IP =0 после 3*I PN :≤±20 | мв. | ||
| TRIFT TRID | TOME TRIFT TRID TOME TRIFT TRID TOME | IP =0, TA =-25～+75℃:≤±1 | MV/℃ | ||
| TRID TOME | TRIFT | ≤3 | μs | ||
| TOME | TRIFT | DC ～ 10 | кГц | ||
| TOME Время | . | -25 ～+75 | ℃ | ||
| T S | температура хранения | -45 ～+85 | ℃ | ||
| R L | нагрузка сопротивления | TA = 25 ℃: ≥10 | kom | ||
Размеры формы и установки

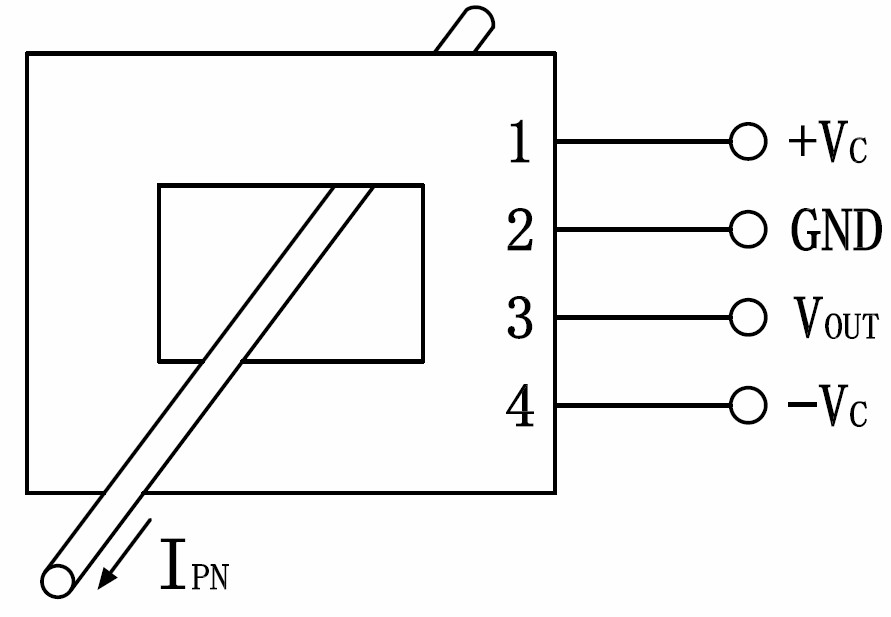

Схема цепи
Примечание:
Установка мер предосторожности
Датчик должен быть подключен правильно, иначе это может привести к повреждению внутренних компонентов датчика.
Когда датчик припаян к плате, его необходимо припаять с низкотемпературным паяльником, и время не должно быть слишком длинным, а во-вторых, булавки не должны сжимать большим количеством, в противном случае внутреннее соединение может быть открыто.
