Особенности продукта
* Измеряет переменный, постоянный и импульсные сигналы.
* Отличная точность, хорошая линейность.
* Сильная устойчивость к внешним помехам, высокий коэффициент подавления синфазного сигнала.
* Низкий температурный дрейф, низкое энергопотребление, широкий диапазон частот.
* Перфорированная структура, без вносимых потерь.
Применение продукта
* Регулировка скорости преобразования частоты переменного тока.
* Серводвигатель тяги.
* Источник бесперебойного питания (ИБП).
* Сварочный аппарат, аккумуляторное питание.
Параметры продукта
Спецификация | 10a/1v | 25a/1v | 50a/1v | Единица | |
Я пн | Первичный номинальный входной ток | 10 | 25 | 50 | A |
Я р | Диапазон измерения первичного тока | 0 ～ 20 | 0 ～ 50 | 0 ～ 100 | A |
V SN | Вторичное номинальное выходное напряжение | 2,5 ± 1 | V | ||
V C. | Напряжение источника питания | +5 В (± 5%) | V | ||
IC | Текущее потребление | ＜ 20 | магистр | ||
V d | Изоляционное напряжение | Между первичными и вторичными цепями: 3 кВ/50 Гц/1 мин | |||
ε l | Линейность | ＜ 0,1 | %Fs | ||
X | Точность | TA = 25 ℃: ≤ ± 0,5 | % | ||
V0 | Смещение напряжения | TA = 25 ℃: ≤ ± 10 | мв. | ||
V Om | Напряжение магнитного смещения | IP =0 после 3*I PN :≤±10 | мв. | ||
V ot | Температурный дрейф напряжения смещения | ИП =0, ТА=-40～+80℃:≤±0,1 | MV/℃ | ||
Тр | Время ответа | ＜ 1 | μs | ||
f | Полоса пропускания (-1 дБ) | DC ～ 200 | кГц | ||
Т | Рабочая температура | -40 ～+80 | ℃ | ||
По | Температура хранения | -45 ～+85 | ℃ | ||

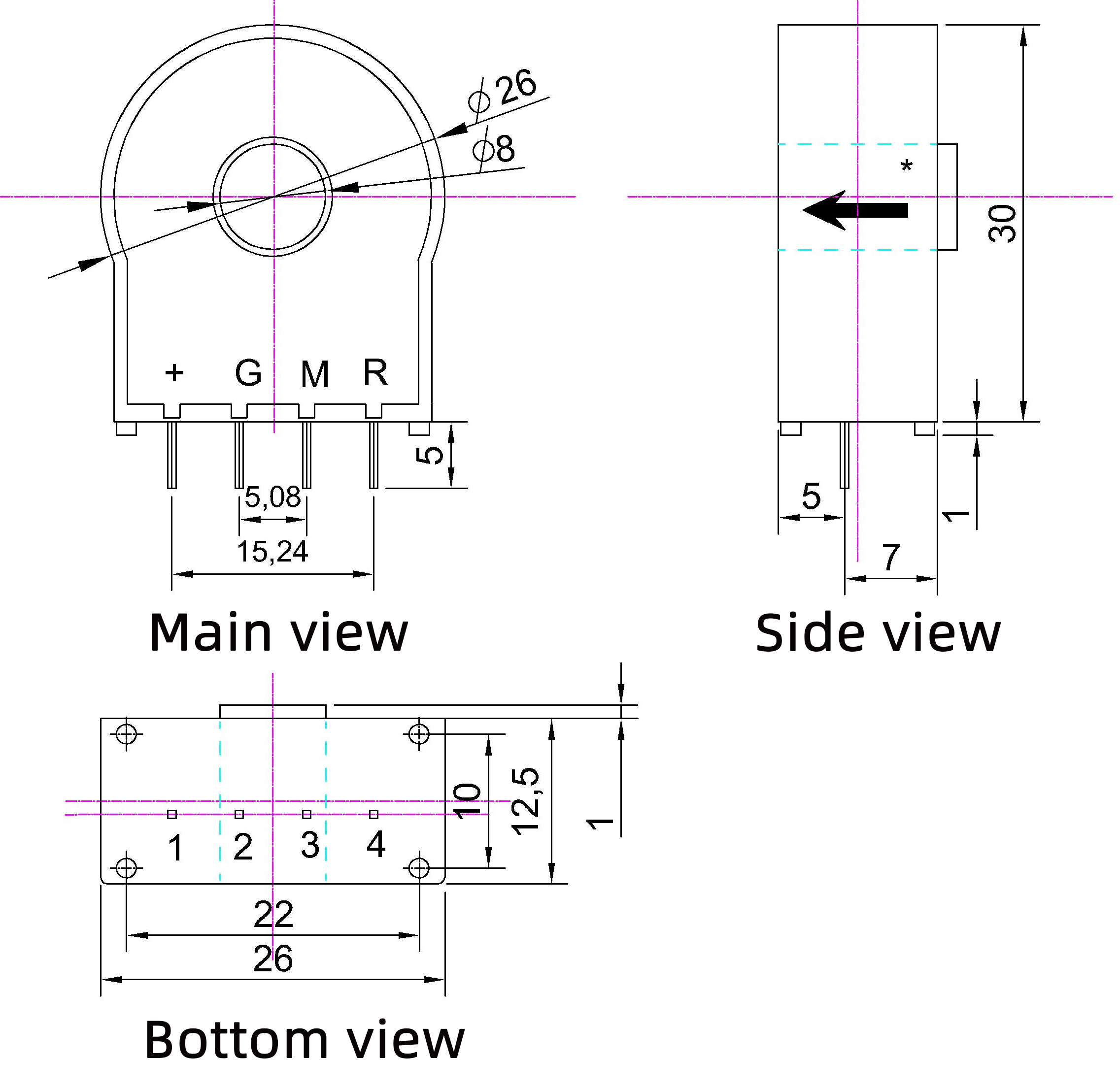

Структура и измерение

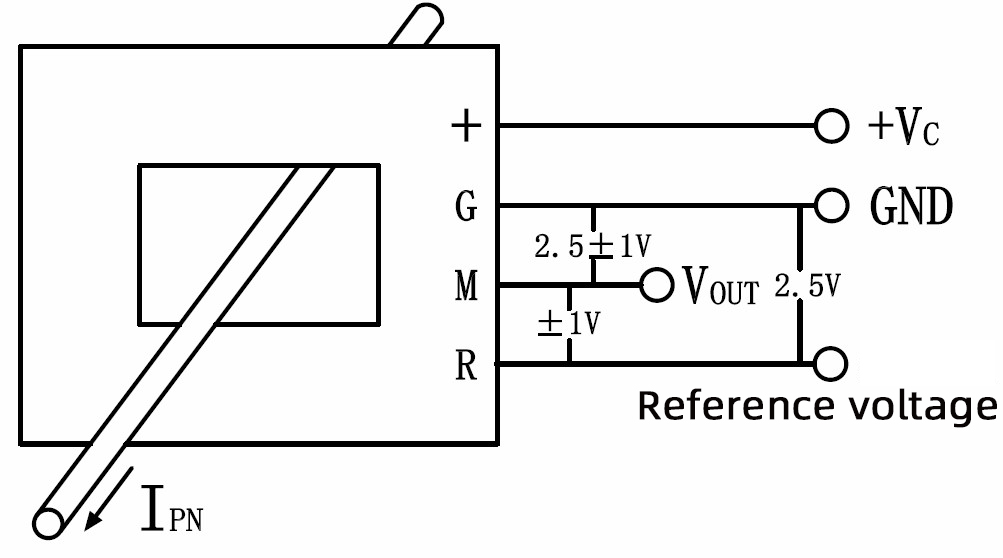

Схема схемы
Примечание:
I PN : направление первичного входного тока
+: Положительный источник питания 5 В:
М: Вторичный выходной выход r: эталонное напряжение
Установка меры предосторожности
Датчик должен быть подключен правильно, иначе это может привести к повреждению внутренних компонентов датчика.
Когда датчик припаян к плате, его необходимо припаять с низкотемпературным паяльником, и время не должно быть слишком длинным, а во-вторых, булавки не должны сжимать большим количеством, в противном случае внутреннее соединение может быть открыто.
