Для чего используется датчик тока?

Просмотры:0 Автор:Pедактор сайта Время публикации: 2025-10-16 Происхождение:Работает

Запрос цены

Проще говоря, датчик тока — это устройство, которое определяет величину тока, протекающего в цепи, и пропорционально преобразует его в измеримый или обрабатываемый сигнал, такой как напряжение, ток или цифровой выходной сигнал. Его основные функции можно резюмировать следующим образом:

Обнаружение : обнаруживает ток, текущий через проводник.

Изоляция : электрически изолирует высоковольтную или сильноточную первичную цепь от низковольтной измерительной цепи в целях безопасности.

Преобразование : Преобразует неизмеримый ток в стандартный, простой в использовании сигнал.

Яркая аналогия : датчик тока похож на «токовую шкалу» или «монитор транспортного потока» в электрической системе. Он не блокирует поток тока, но может точно измерить величину и направление этого потока.

Зачем нам нужны датчики тока?

Мониторинг тока необходим в любой электрической или электронной системе по нескольким причинам:

Мониторинг и защита статуса
Обнаруживает перегрузки двигателя или условия блокировки ротора.
Контролирует короткие замыкания или перегрузки по току для срабатывания защитных цепей и предотвращения повреждений.
Измеряет энергопотребление.
Контроль и обратная связь
В моторных приводах и инверторах точная обратная связь по току имеет решающее значение для современных методов управления, таких как векторное управление.
В системах управления батареями мониторинг тока в реальном времени обеспечивает интеллектуальное управление зарядкой/разрядкой и точную оценку состояния заряда.
Защитная изоляция
Непосредственное измерение тока в высоковольтных цепях может быть опасным. Датчики тока обеспечивают бесконтактный метод измерения, который изолирует сторону высокого напряжения от безопасной стороны низкого напряжения, обеспечивая безопасность как оборудования, так и персонала.

Принципы работы и основные типы датчиков тока

Датчики тока можно классифицировать по принципу их работы следующим образом:

(1) Трансформатор тока

Трансформатор тока представляет собой традиционный датчик, основанный на принципе электромагнитной индукции.

Принцип работы: Когда переменный ток течет через первичную обмотку (часто сам проводник), в магнитном сердечнике создается переменное магнитное поле. Это индуцирует пропорциональный ток во вторичной обмотке.

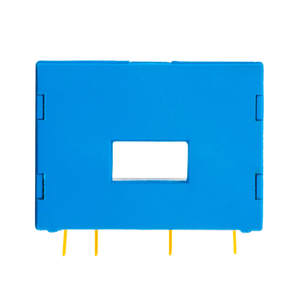

(2) Датчик тока на эффекте Холла

Датчик Холла сегодня является наиболее широко используемым и распространенным бесконтактным датчиком тока.

Принцип работы: основан на эффекте Холла. При помещении проводника с током в магнитное поле на нем появляется напряжение (напряжение Холла), пропорциональное как току, так и напряженности магнитного поля. Внутри датчика магнитный сердечник концентрирует магнитное поле, создаваемое током, и направляет его на элемент Холла. Напряжение Холла после формирования сигнала представляет собой измеренный ток.

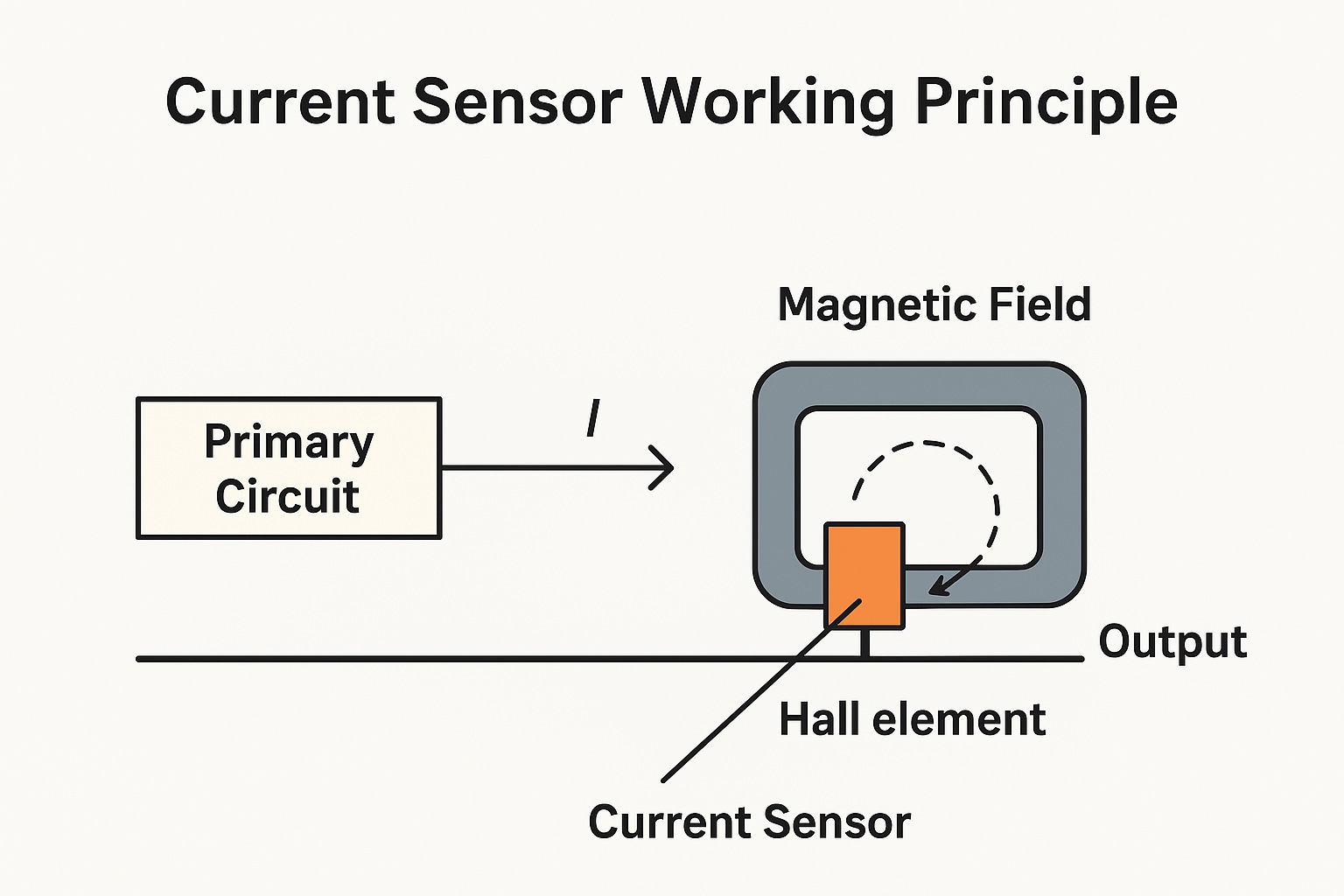

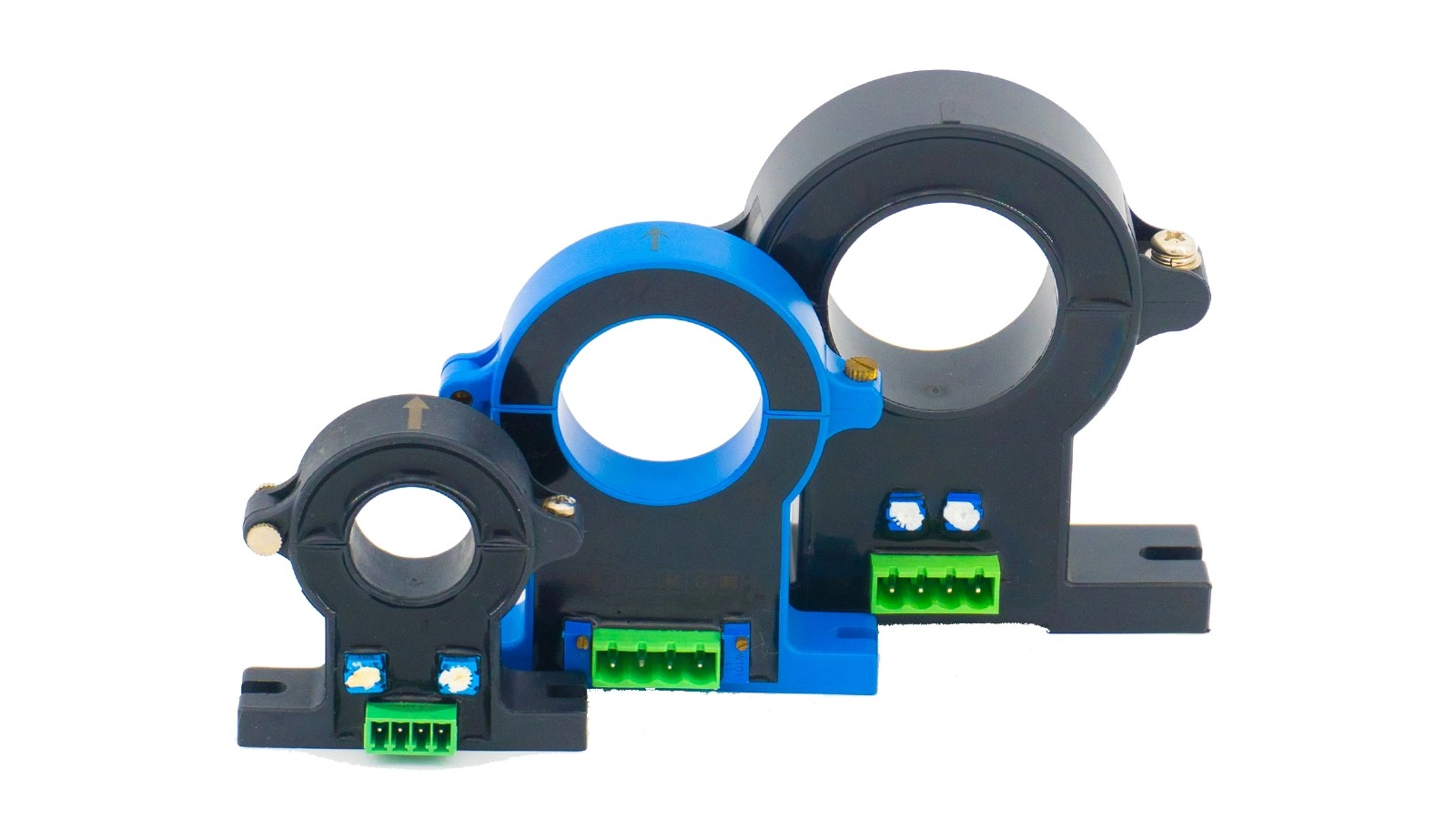

Принцип работы датчика тока

Как правильно выбрать датчик тока

При выборе датчика тока учитывайте следующие основные параметры:

Описание	параметра
Тип измерения	Переменный, постоянный или импульсный ток — определяет, нужен ли тип Холла или феррозондовый.
Текущий диапазон	Максимальный и минимальный ток, который необходимо измерить. Выбирайте номинальный ток примерно в 1,5 раза выше ожидаемого максимума.
Точность	Включает начальную ошибку, температурный дрейф и смещение. Датчики Холла с обратной связью и феррозондовые датчики обеспечивают высочайшую точность.
Пропускная способность	Диапазон частот, на который может точно реагировать датчик; важно для приводов и импульсных источников питания.
Время ответа	Скорость реакции датчика на изменение тока.
Электрическая изоляция	Номинал изоляции напряжения между первичной и вторичной цепями.
Напряжение снабжения	Рабочее напряжение, например, ±12 В, ±15 В, 5 В или 3,3 В.
Выходной сигнал	Напряжение, пропорциональный ток (например, 4–20 мА) или цифровой (например, I⊃2;C, SPI).
Размер и монтаж	Сквозное отверстие, монтаж на печатную плату или клеммный тип в зависимости от места установки.

Резюме и обзор применения

Тип датчика	Основные характеристики	Типичные области применения
Шунтирующий резистор	Низкая стоимость, отсутствие изоляции, потери мощности	Измерение низкого уровня, контроль заряда батареи, бытовая электроника
Ток трансформатор	Только переменный ток, изолированный, средняя стоимость	Промышленные счетчики, мониторинг переменного тока, источники питания
Эффект Холла	AC/DC, изолированный, широко используемый	Инверторы, сервоприводы, электромобили, фотоэлектрические устройства, ИБП
Феррозгейт	Сверхвысокая точность, низкий дрейф, высокая стоимость	Лабораторные приборы, прецизионные анализаторы, медицинское оборудование

В заключение отметим, что датчик тока является жизненно важным компонентом современной силовой электроники и систем автоматизации. Он служит «чувственным органом» электрического управления, обеспечивая эффективную, безопасную и интеллектуальную работу в различных отраслях промышленности.
