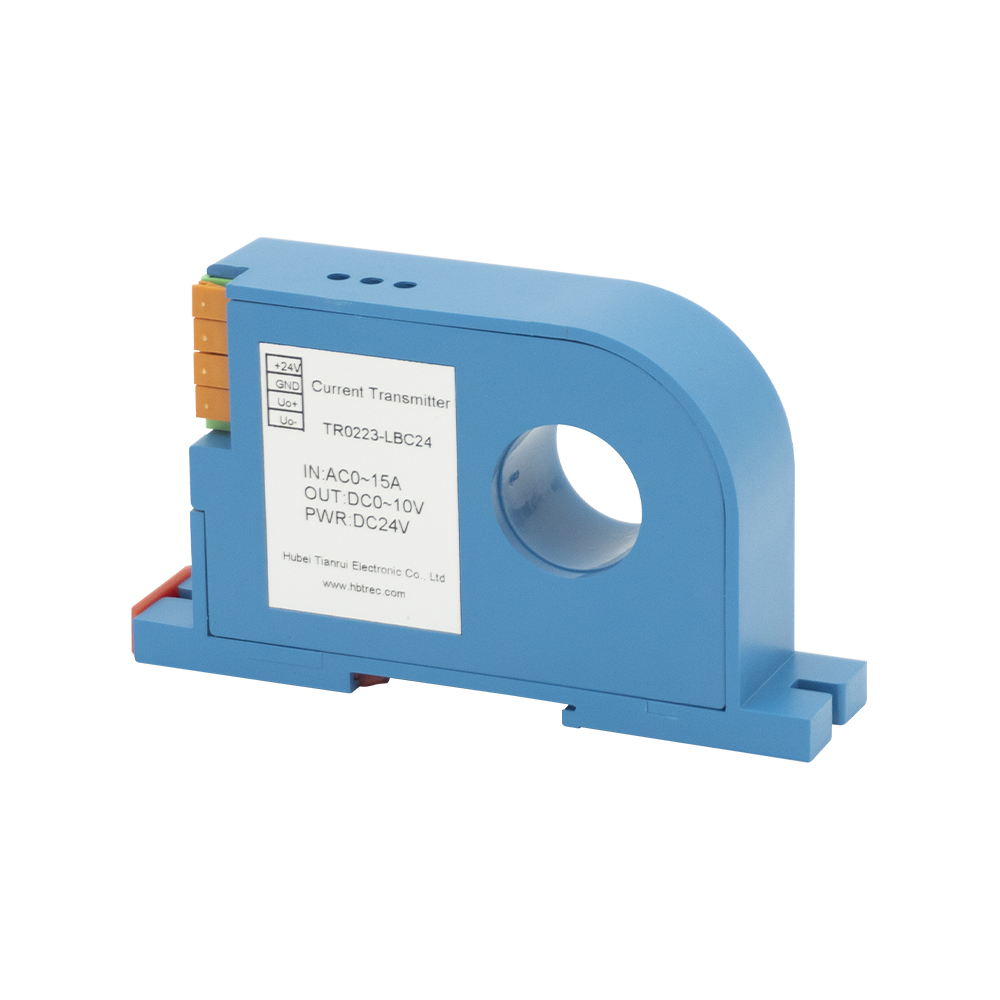

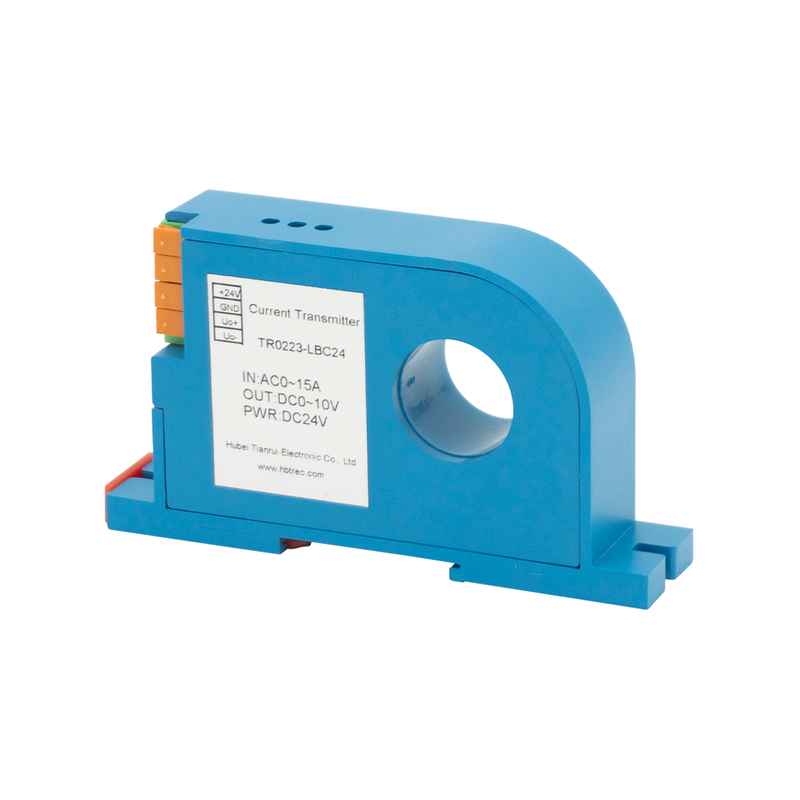

TR0223-LBC24
TR
Обзор продукта
Передатчик тока (преобразователь тока) — это устройство, которое преобразует переменный или постоянный ток в пропорциональный стандартный сигнал, например 0–5 В, 0–10 В или 4–20 мА. Он обеспечивает гальваническую развязку между первичной силовой цепью и системой управления или мониторинга, обеспечивая безопасность и точность измерений. Используя технологию эффекта Холла или трансформатора тока, он отличается высокой точностью, высокой стабильностью и быстрым откликом. Датчики тока широко используются в энергосистемах, промышленной автоматизации, приводах двигателей, возобновляемых источниках энергии и приложениях мониторинга энергии. Они играют ключевую роль в измерении тока в реальном времени, обнаружении неисправностей и оптимизации производительности системы.
Продукты функции
* Отличная точность, хорошая линейность.
* Высокая помехоустойчивость, отличный CMRR.
* Низкий дрейф, низкая мощность, широкая полоса пропускания.
* Перфорированная структура, без вносимых потерь.
Применение продукта
* Автоматическое управление.
* Измерительный метр.
* Система железнодорожного мониторинга.
* Система управления станцией.
Скачать таблицу размеров
Механическое измерение (мм)
Схема соединения схемы
Технические данные
@Ta = 25 ℃, если не указано иное
Тип | TR0223-LBC24 | |
Я пн | Входной ток первичного рейтинга | AC 15A |
Я р | Диапазон измерений первичного тока | AC 0 ~ 18A |
V SN | Выходное напряжение вторичного рейтинга | DC 10V |
U C. | Напряжение питания | DC 24V |
R l | Грузоподъемность | R L ≤ 500 Ом |
ε l | Линейность | 0,1% |
X | Точность | ± 0,5% |
Черный | Частота полоса | 40 ~ 5 кГц |
Перегрузка емкости | 10 раз | |
IC | Текущее потребление | <15ma+i s |
U D. | Частота мощности выдерживает напряжение | 2,5 кВ AC/1MIN |
тр | Время ответа | <200 мс |
I0 | Офсетный ток | ≤80 мкА |
Температурная дрейф | ≤500ppm/ ℃ | |
Т | Эмбиентная эксплуатационная температура | -10℃ ~+70 ℃ |
По | Температура хранения окружающей среды | -25℃ ~+85 ℃ |
I S : Выходной ток
