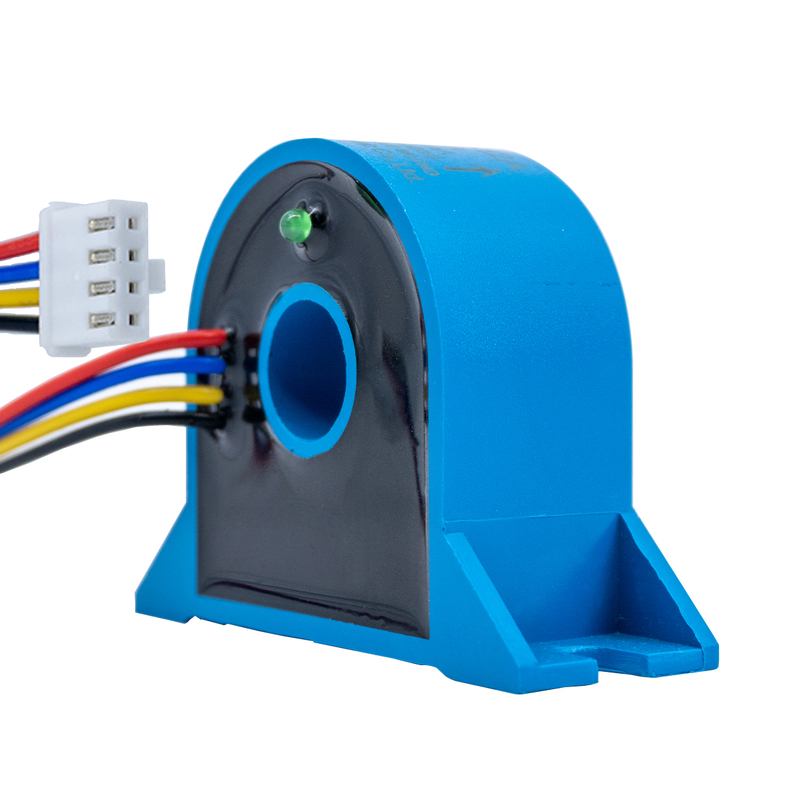

ТРДЖК20-12А
TR
Обзор продукта
Высокоточный датчик тока точно измеряет переменный и постоянный ток с исключительной точностью и стабильностью. Он преобразует ток в пропорциональный электрический сигнал для точного мониторинга и управления энергосистемами. Используя передовые технологии, такие как эффект Холла или методы нулевого потока, он обеспечивает высокую линейность, малое смещение и быстрый отклик. Эти датчики широко используются в преобразователях энергии, системах возобновляемой энергии, интеллектуальных сетях и промышленной автоматизации. Благодаря таким характеристикам, как надежная защита от помех и компактная конструкция, высокоточные датчики тока обеспечивают надежное измерение тока, защиту системы и повышенную эффективность в требовательных приложениях, требующих точного определения тока.
Особенности продукта
* Многоканальная обратная связь по магнитной компенсации.
* Крошечные смещенные токи.
* Превосходная линейность.
* Высокая изоляционная устойчивость.
* Небольшая ошибка между входом и выходом.
* Широкая полоса частот.
* Быстрая скорость ответа.
* Высокое разрешение.
* Низкий температурный дрейф.
Применение продукта
* Обнаружение новой энергии.
* Запасные товары для залов.
* Силовое электронное измерение.
* Промышленный контроль и измерения.
* Медицинское учреждение.
* Стандарт лабораторных исследований.
* Электромобиль и транспорт.
* Прибор и измеритель.
Параметры продукта
Тип | Символ | Условие испытания | Мин | Рейтинг | Максимум | Единица | |
Диапазон измерения | Я PM | - | ±20 | ±30 | Адвокат | ||
Источник питания | V C. | Полный диапазон | ±12 | ± 15 | ± 15,5 | VDC | |
Текущее потребление | IC | В пределах диапазона I PM | ± 15 | ±55 | ±75 | магистр | |
Соотношение | К н | Вход ： Вывод | 500:1 | - | |||
Номинальный выходной ток | Я sn | Первичный рейтинг тока | - | ± 40 | - | магистр | |

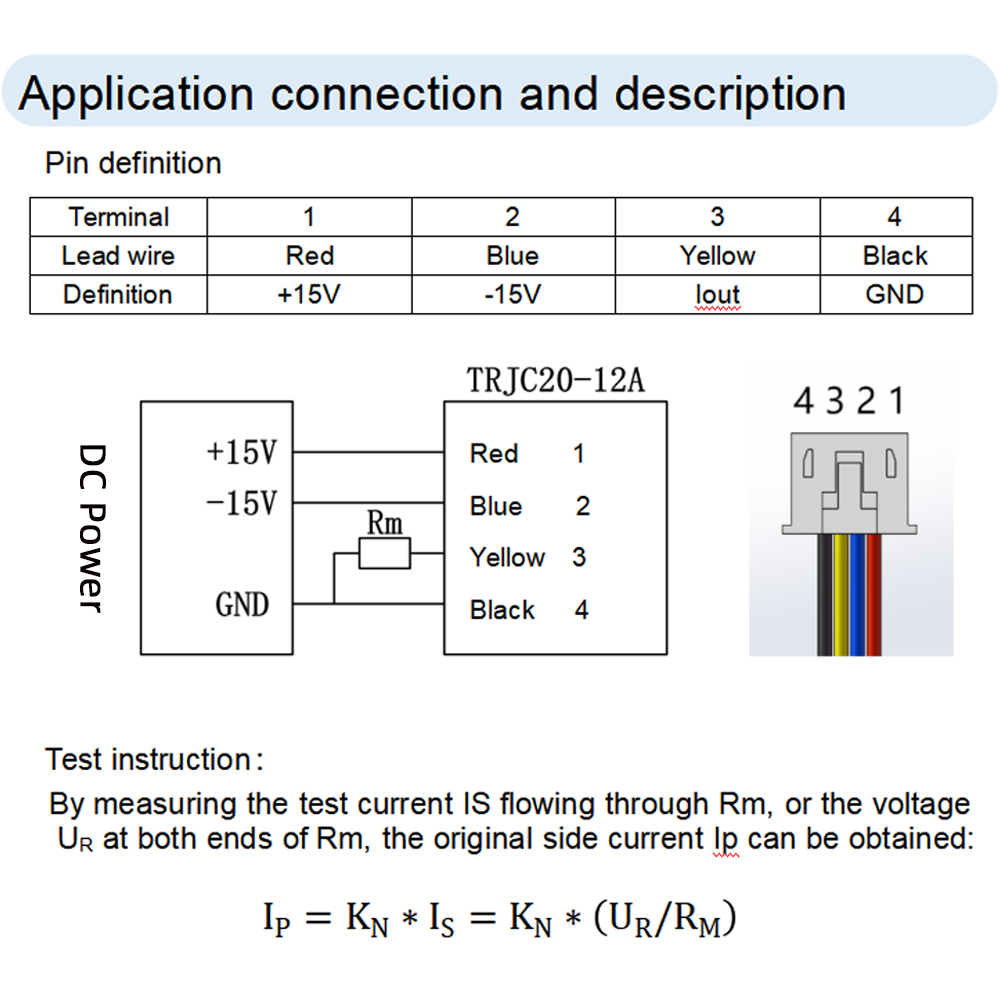

Измерение сопротивления | R m | См. Pic.1 | - | 150 | - | Ω | |
Точность | X E. | 25 ± 10 ℃ | - | - | 0.05 | % | |
Линейность | ε l | - | - | - | 0.02 | % | |
Коэффициент температурного дрейфа | TCI Out | - | - | - | 0.1 | ppm/k | |
Нулевой ток смещения | Я о | 25 ± 10 ℃ | - | - | ±20 | UA | |
Нулевой ток смещения | Я не | Полный диапазон рабочей температуры | - | - | ±50 | UA | |
Пульсирующий ток | В | DC-10 Гц | - | - | 2 | UA | |
Динамическое время отклика | тр | От 5% до 90% IPN | - | - | 1 | нас | |
DI/DT точно следовал | ди/дт | - | 200 | - | - | A/Us | |
Полоса частот (- 3 дБ) | F | - | 0 | - | 100 | кГц | |
Примечание. Номинальный ток — это среднеквадратичный ток при измерении переменного тока.
Общая характеристика
Тип | Символ | Условие испытания | Мин | Номинал | Максимум | Единица |
Диапазон рабочей температуры | Т | - | -40 | - | +85 | ℃ |
Диапазон температуры хранения | По | - | -55 | - | +100 | ℃ |
Сигнал индикации выходного состояния | - | Когда индикатор состояния выхода горит, это означает, что продукт работает нормально, а входной ток шинопровода не превышает ее несущую способность; Когда индикатор состояния выхода не горит, это указывает на то, что продукт не работает должным образом. или значение входного тока шины превышает ее пропускную способность. | ||||
Функция безопасности
Тип | Символ | Условие испытания | Мин | Номинал | Максимум | Единица | |
Изолированное напряжение выдерживается | Между первичным и вторичным | Вд | 50 Гц, 1 мин | - | 5 | - | кВ |
Переходная изоляция выдерживает напряжение | Между первичным и вторичным | VW | 50us | - | 10 | - | кВ |

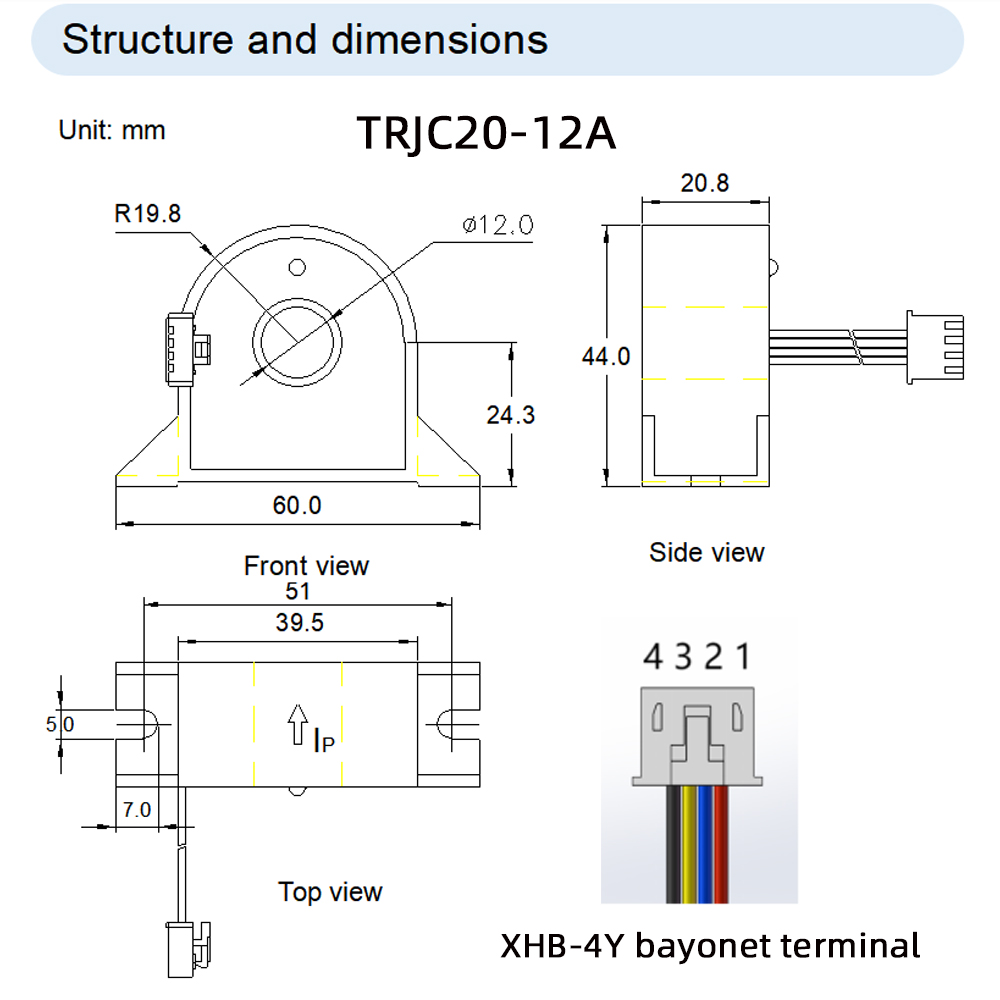

Этот продукт представляет собой формованную деталь из материала ABS, допуск формы и размеров соответствует GB/T14486-2008 MT6.
Тип вывода вывода, провод: тефлон 1332-20AWG/19-0,185TS/0D1,56, подключается к байонетному разъему XHB-4Y.
