Является ли датчик тока тем же, что и трансформатор тока?

Хотя преобразователь тока и трансформатор тока (ТТ) используются для измерения электрического тока, они не одно и то же. Они служат взаимосвязанным, но различным целям и действуют на разных принципах. Понимание их различий важно при выборе правильного устройства для мониторинга электропитания, управления энергопотреблением или систем промышленного управления.

Определение и основная функция

Трансформатор тока (КТ) — это измерительный трансформатор, предназначенный для преобразования высоких первичных токов в более низкие, пропорциональные вторичные токи, обычно со стандартным выходным током (например, 5 А или 1 А). Трансформаторы обеспечивают электрическую изоляцию и позволяют безопасно измерять и контролировать большие переменные токи с помощью измерительных приборов, таких как счетчики, реле и защитные устройства.

С другой стороны, преобразователь тока представляет собой устройство преобразования сигнала, которое преобразует входной ток, переменный или постоянный ток, в стандартизированный электрический выходной сигнал (обычно 0–5 В, 4–20 мА или цифровой выход Он не только измеряет величину тока, но и выдает обусловленный сигнал, который может быть легко обработан системами управления, ПЛК или модулями сбора данных. ) .

Вкратце:
CT = пассивный трансформатор, используемый для измерения переменного тока.
Преобразователь = активное электронное устройство, используемое для измерения как переменного, так и постоянного тока, а также преобразования сигналов.

Рабочий принцип

Трансформатор тока:
работает по принципу электромагнитной индукции. Когда переменный ток протекает через первичную обмотку, он индуцирует пропорциональный ток во вторичной обмотке. Отношение первичного и вторичного тока соответствует числу витков. Трансформаторы работают только с переменным током.

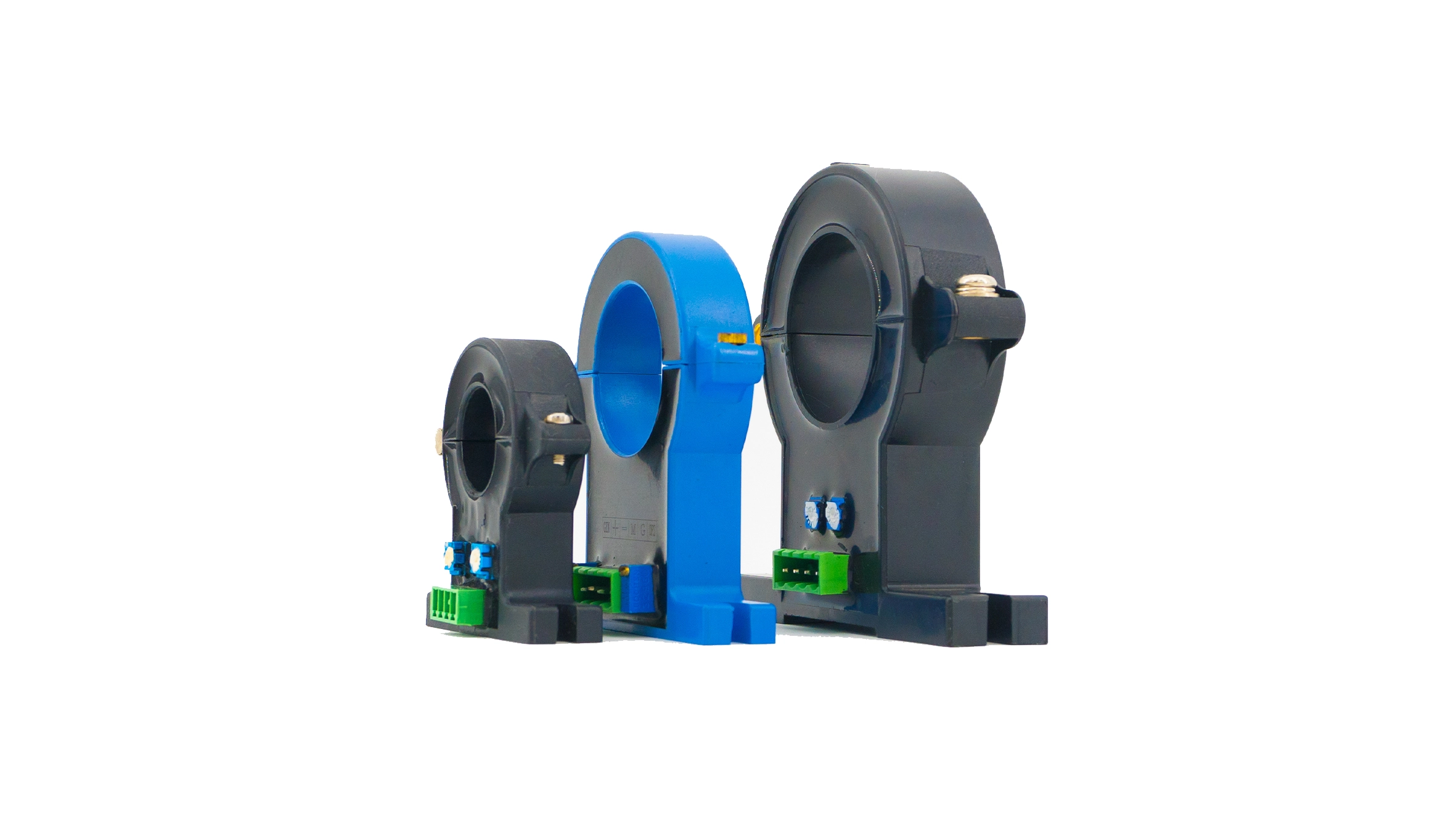

Датчик тока:
может работать как в системах переменного, так и в постоянном токе. Для измерения тока он может использовать эффект Холла, шунтирующие резисторы или технологию нулевого потока. Измеренный ток преобразуется в стандартный аналоговый или цифровой сигнал для мониторинга и управления. Многие преобразователи имеют встроенные усилители, фильтры и развязывающие схемы для обеспечения точности и стабильности.

Поля приложения

Трансформаторы тока в основном используются в:
Системах распределения и передачи электроэнергии.
Реле учета и защиты энергии.
Мониторинг промышленных двигателей.
Автоматизация подстанций.

Датчики тока широко используются в:
промышленной автоматизации и управлении процессами;
системах возобновляемой энергии, таких как солнечная и ветровая
энергия; электронике и системах постоянного тока;
управлении батареями и электромобилях;
интеллектуальном мониторинге энергии и устройствах Интернета вещей.

Таблица ключевых отличий

Преимущества и ограничения

Преимущества трансформатора тока
Простой, надежный и экономичный
Превосходно подходит для измерения высокого напряжения переменного тока
Обеспечивает гальваническую развязку

Ограничения
Только переменный ток, невозможно измерить постоянный ток.
На точность влияют нагрузки и фазовые ошибки.
Нет линейного выхода для прямого цифрового использования.

Преимущества датчика тока
Измеряет как переменный, так и постоянный ток.
Обеспечивает стандартные аналоговые или цифровые выходные сигналы.
Высокая точность и быстрый отклик.
Простая интеграция с системами управления.

Ограничения
Требуется внешний источник питания.
Дороже, чем трансформаторы тока.
Чувствителен к шуму окружающей среды, если не экранирован.

Заключение

Трансформатор тока — это, прежде всего, пассивный чувствительный элемент, используемый для безопасного понижения переменного тока для измерения и защиты. Напротив, датчик тока — это активное измерительное устройство, которое не только обнаруживает ток, переменный или постоянный ток, но также преобразует его в полезный сигнал для систем мониторинга, управления или регистрации данных.

По сути, каждый преобразователь тока может содержать внутри себя трансформатор тока или другой чувствительный элемент, но он добавляет функции формирования и преобразования сигнала, что делает его пригодным для современных систем автоматизации и цифровых энергетических систем.

Таким образом, хотя они преследуют схожие цели точного измерения тока, их конструкция, функции и применение совершенно различны.
