ТРАК-Б
TR
Обзор продукта
Трансформатор тока нулевой последовательности CBCT с выходным сигналом 0–10 мА ( трансформатор тока нулевой последовательности ZCT) представляет собой прецизионное измерительное устройство, предназначенное для обнаружения токов утечки или остаточных токов в электроэнергетических системах. Он работает путем измерения векторной суммы токов, протекающих через трехфазные проводники. В нормальных условиях сбалансированной нагрузки сумма всех фазных токов равна нулю, и выходной сигнал не генерируется. При замыкании на землю, отказе изоляции или утечке возникает дисбаланс, и трансформатор выдает соответствующий вторичный выходной сигнал, обычно в диапазоне 0–10 мА , пропорциональный току повреждения.
Особенности продукта
* Разъемная структура, легко устанавливается на месте и проста в эксплуатации.
* Структура обмотки магнитного сердечника отлита из эпоксидной смолы, торцы разреза совпадают, стабильность хорошая.
* Принять ультрамикрокристаллический сердечник с высокой проницаемостью, хорошей линейностью и высокой чувствительностью.
Применение продукта
Система электрического пожарного контроля, система контроля мощности противопожарного оборудования, проект реконструкции сельской электросети, интеллектуальная система энергопотребления, слаботочная система заземления, электромагнитная релейная защита, онлайн-мониторинг окружающей среды и т. д.
Скачать таблицу размеров
Трансформатор остаточного тока.pdf
Параметры продукта
| Электрические характеристики | Рабочая температура | -40 ℃～+70 ℃ | Относительная влажность | ≤90% |
| Уровень напряжения | 0,4/0,66/0,72 кВ | Линейный диапазон | 5%～ 1000% | |
| Оцененный ток ввода | 0 ～ 1a | Номинальная частота | 50/60 Гц | |
| Рейтинг вывода | 0 ～ 0,25 мА или 0 ～ 1V | Частота мощности Выдерживать напряжение | 3кВ/мин | |
| Класс точности | 0,5, 1,0 | Изоляция стрит | 1000 мОм/500 В/мин | |
| Механическая структура | Оболочка и скелет | PBT/PC Flame Martardant Grade 94-V0 | Вывод метод | Ножные линии |
| Железный ядро материал | Нанокристаллический | Разделенная структура | '304 ' крепление с неразделимым винтом | |
| Герметизация и начинка | Эпоксидная смола | План строительства | Базовое монтажное прикрепление винта |

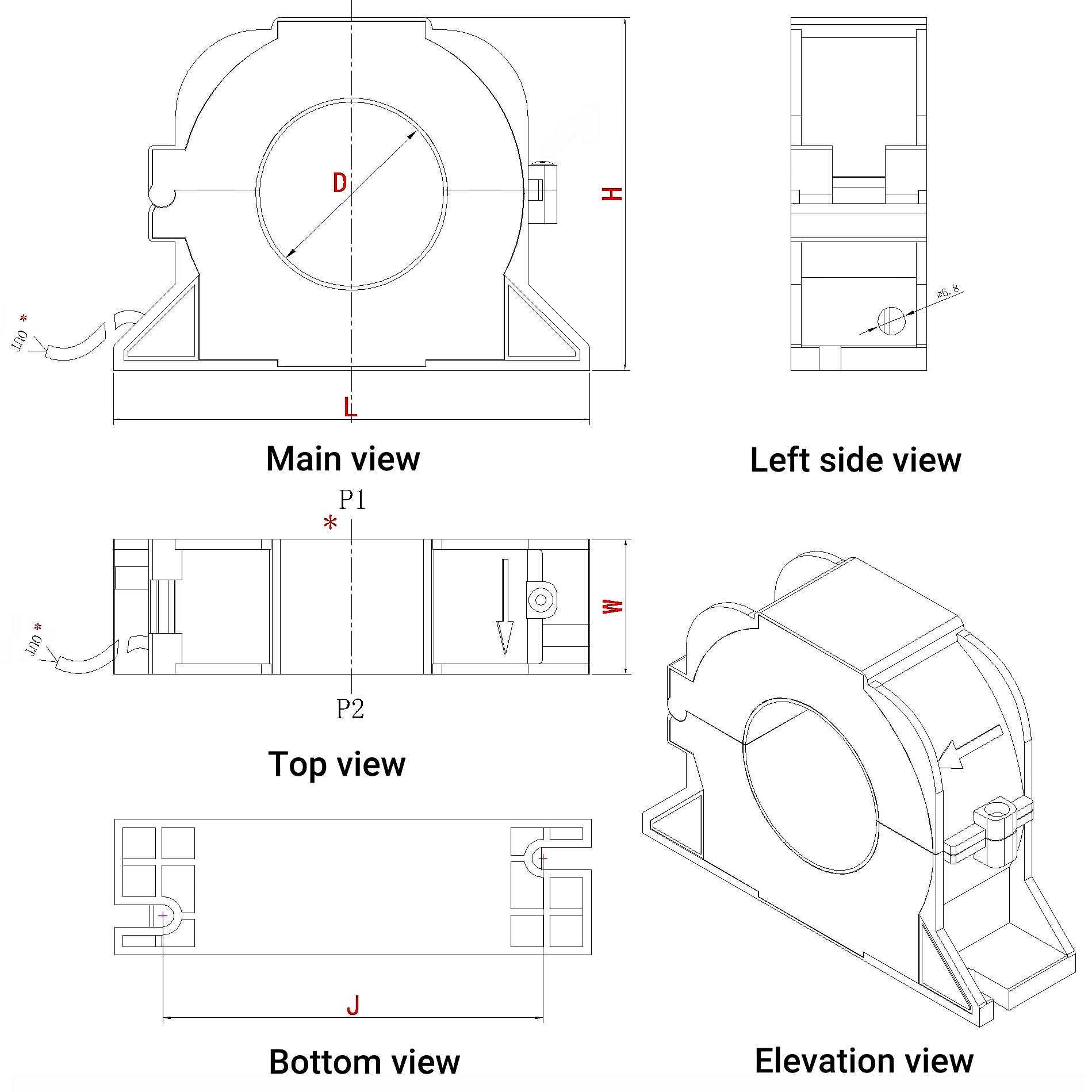

Размеры формы и установки
| Модель продукта №. | Рейтинг ввода | Рейтинг вывода | Точный класс | Размеры (мм) | |||||
| D | L | W | H | J | K | ||||
| Trak-30b | 0 ～ 1a | 0 ～ 1a (0,5 мА) | 0.5 1.0 | 30 | 88 | 30 | 68 | 76 | M5 |
| Trak-45b | 45 | 116 | 33 | 86 | 92 | M5 | |||
| Trak-65b | 65 | 130 | 33 | 105 | 110 | M6 | |||
| Trak-80b | 80 | 160 | 33 | 128 | 143 | M6 | |||
| Trak-100b | 100 | 188 | 33 | 154 | 178 | M6 | |||
Установка мер предосторожности
* Провод под напряжением и нейтральный провод должны проходить через отверстие в сердечнике трансформатора одновременно.
* Прежде чем закрывать железный стержень, убедитесь, что торцевая поверхность разреза чистая, без пятен и загрязнений.
* При затягивании винтов используйте динамометрический ключ (электрический/пневматический) и установите крутящий момент в разумном диапазоне.
Обзор продукта
Трансформатор тока нулевой последовательности CBCT с выходным сигналом 0–10 мА ( трансформатор тока нулевой последовательности ZCT) представляет собой прецизионное измерительное устройство, предназначенное для обнаружения токов утечки или остаточных токов в электроэнергетических системах. Он работает путем измерения векторной суммы токов, протекающих через трехфазные проводники. В нормальных условиях сбалансированной нагрузки сумма всех фазных токов равна нулю, и выходной сигнал не генерируется. При замыкании на землю, отказе изоляции или утечке возникает дисбаланс, и трансформатор выдает соответствующий вторичный выходной сигнал, обычно в диапазоне 0–10 мА , пропорциональный току повреждения.
Особенности продукта
* Разъемная структура, легко устанавливается на месте и проста в эксплуатации.
* Структура обмотки магнитного сердечника отлита из эпоксидной смолы, торцы разреза совпадают, стабильность хорошая.
* Принять ультрамикрокристаллический сердечник с высокой проницаемостью, хорошей линейностью и высокой чувствительностью.
Применение продукта
Система электрического пожарного контроля, система контроля мощности противопожарного оборудования, проект реконструкции сельской электросети, интеллектуальная система энергопотребления, слаботочная система заземления, электромагнитная релейная защита, онлайн-мониторинг окружающей среды и т. д.
Скачать таблицу размеров
Трансформатор остаточного тока.pdf
Параметры продукта
| Электрические характеристики | Рабочая температура | -40 ℃～+70 ℃ | Относительная влажность | ≤90% |
| Уровень напряжения | 0,4/0,66/0,72 кВ | Линейный диапазон | 5%～ 1000% | |
| Оцененный ток ввода | 0 ～ 1a | Номинальная частота | 50/60 Гц | |
| Рейтинг вывода | 0 ～ 0,25 мА или 0 ～ 1V | Частота мощности Выдерживать напряжение | 3кВ/мин | |
| Класс точности | 0,5, 1,0 | Изоляция стрит | 1000 мОм/500 В/мин | |
| Механическая структура | Оболочка и скелет | PBT/PC Flame Martardant Grade 94-V0 | Вывод метод | Ножные линии |
| Железный ядро материал | Нанокристаллический | Разделенная структура | '304 ' крепление с неразделимым винтом | |
| Герметизация и начинка | Эпоксидная смола | План строительства | Базовое монтажное прикрепление винта |
Размеры формы и установки
| Модель продукта №. | Рейтинг ввода | Рейтинг вывода | Точный класс | Размеры (мм) | |||||
| D | L | W | H | J | K | ||||
| Trak-30b | 0 ～ 1a | 0 ～ 1a (0,5 мА) | 0.5 1.0 | 30 | 88 | 30 | 68 | 76 | M5 |
| Trak-45b | 45 | 116 | 33 | 86 | 92 | M5 | |||
| Trak-65b | 65 | 130 | 33 | 105 | 110 | M6 | |||
| Trak-80b | 80 | 160 | 33 | 128 | 143 | M6 | |||
| Trak-100b | 100 | 188 | 33 | 154 | 178 | M6 | |||
Установка мер предосторожности
* Провод под напряжением и нейтральный провод должны проходить через отверстие в сердечнике трансформатора одновременно.
* Прежде чем закрывать железный стержень, убедитесь, что торцевая поверхность разреза чистая, без пятен и загрязнений.
* При затягивании винтов используйте динамометрический ключ (электрический/пневматический) и установите крутящий момент в разумном диапазоне.
