Как обнаружить ток утечки?

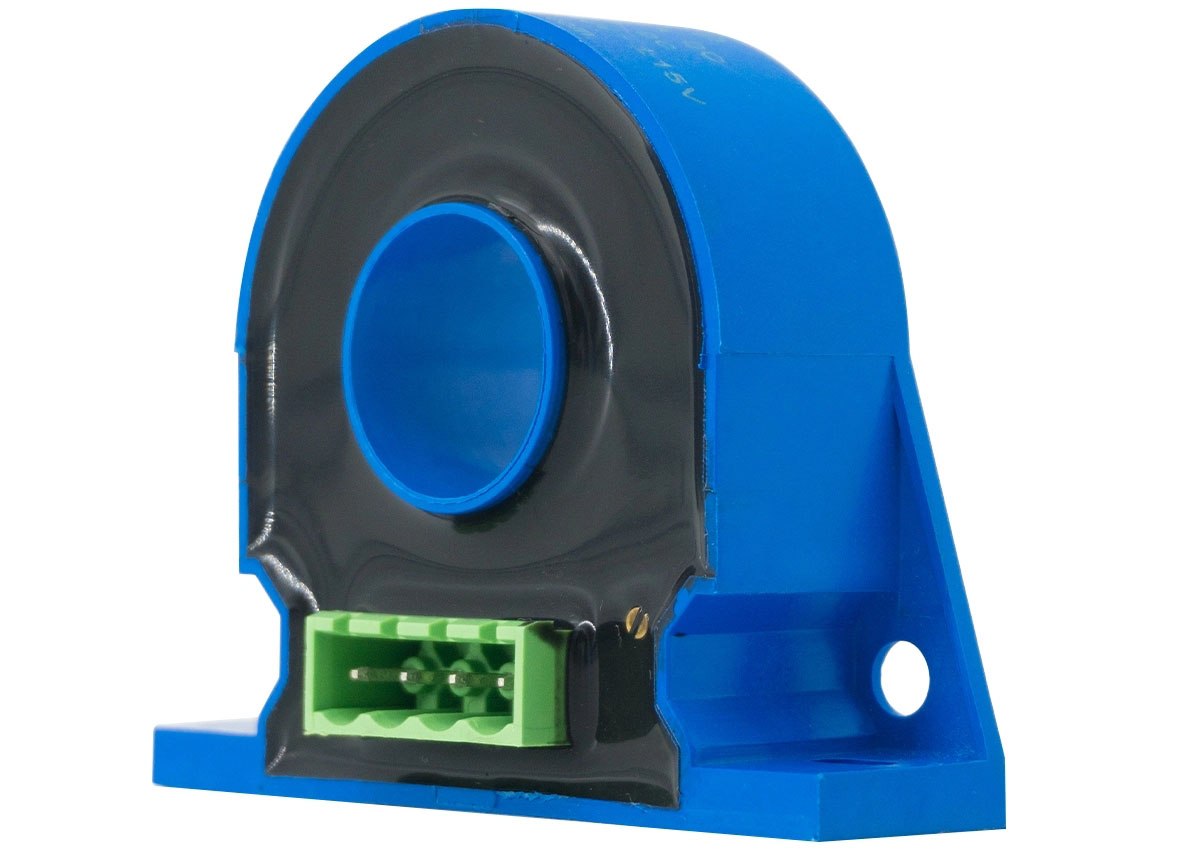

Ток утечки — это непреднамеренное протекание электрического тока от проводника к земле или другим непреднамеренным путям, часто вызываемое ухудшением изоляции, влажностью или неисправностями электрооборудования. Обнаружение тока утечки имеет решающее значение для обеспечения электробезопасности, предотвращения повреждения оборудования и потенциальных опасностей, таких как поражение электрическим током или пожар. Датчик тока утечки — это специализированное устройство, предназначенное для измерения и контроля нежелательных токов в режиме реального времени.

Датчики тока утечки работают путем измерения дифференциального тока в цепи. В сбалансированной, правильно изолированной системе сумма токов в фазном и нейтральном проводниках должна быть равна нулю. При возникновении утечки часть тока отводится на землю или по другому непредвиденному пути, создавая дисбаланс. Датчики тока утечки обнаруживают этот дисбаланс и преобразуют его в измеримый сигнал.

Трансформаторы тока нулевой последовательности обычно используются для обнаружения утечек. Эти датчики окружают токоведущий и нейтральный проводники. При нормальной работе магнитный поток, создаваемый токами, уравновешивается. Если возникает ток утечки, дисбаланс создает чистый магнитный поток, который обнаруживается сердечником трансформатора и преобразуется в сигнал напряжения, пропорциональный току утечки.

Датчик Холла использует датчик магнитного поля для обнаружения чистого тока в проводнике. Они могут измерять как переменные, так и постоянные токи утечки и подходят для систем, где требуется непрерывный мониторинг утечки. Зажимные датчики утечки — это портативные устройства, которые можно зажать вокруг проводника для обнаружения тока утечки, не разрывая цепь. Они удобны для технического осмотра и временного мониторинга.

Датчики тока утечки широко применяются в промышленных, коммерческих и жилых помещениях. В жилых и коммерческих зданиях датчики тока утечки используются с устройствами защитного отключения или автоматическими выключателями защитного отключения для обнаружения замыканий на землю и отключения цепей, предотвращая опасность поражения электрическим током. Промышленные машины, двигатели и системы автоматизации часто работают под высоким напряжением и в сложных условиях. Датчики тока утечки обнаруживают ухудшение изоляции или неисправности оборудования на ранней стадии, сокращая время простоя и предотвращая дорогостоящие повреждения.

В фотоэлектрических установках, системах хранения энергии и зарядных станциях для электромобилей датчики тока утечки помогают обеспечить электробезопасность и соответствие нормативным требованиям, постоянно контролируя состояние изоляции и обнаруживая замыкания на землю. В центрах обработки данных и медицинских учреждениях непрерывный мониторинг тока утечки обеспечивает бесперебойную работу и защищает чувствительное оборудование от электрических неисправностей.

Датчики тока утечки необходимы для обнаружения непреднамеренных потоков тока, которые могут указывать на повреждение изоляции или неисправности в электрических системах. Контролируя дифференциальные токи, они обеспечивают раннее предупреждение о потенциальных опасностях, позволяя проводить профилактическое обслуживание и соблюдать правила техники безопасности. Их универсальность позволяет применять их в жилых, коммерческих, промышленных и возобновляемых источниках энергии, что делает их важнейшим компонентом современных решений по электробезопасности и мониторингу.
