Trxl
TR
Особенности продукта
* Точное измерение тока уровня μA с высокой точностью измерения и хорошей линейностью.
* Многократная экранирование, сильная противоположная способность, может работать в сложных условиях.
* Необязательные выходы терминала или выходы воздушной вилки.
* Специальная водонепроницаемая и антикоррозионная металлическая корпуса, эпоксидная смола, герметизация, может работать на открытом воздухе в течение длительного времени.
Применение продукта
* Онлайн-мониторинг оборудования трансформатора.
* Онлайн-мониторинг заземления сердечника трансформатора.
* Онлайн-мониторинг изоляции втулки высокой напряжения.
* Онлайн-мониторинг изоляции ареста молнии металла-оксида-цинка.
* Онлайн-мониторинг трансформаторов тока и напряжения и конденсаторов.
* Высоковольтный заряженный дисплей.
Параметры продукта
Электрические характеристики параметров | Электрический символ | Параметр производительности | Измерение небольшого сигнала (активное) | |
В | Рейтинг ввода | 500 мА ( СКЗ) | ||
Я р | Измеримый диапазон | 0,1 мА ~ 1 А | ||
V Out | Рейтинг вывода | 3,53 В (среднеквадратичное значение) | ||
X | Точность @I PN | 0,05% | ||
ε l | Линейность | ≤0,05% | ||
UC | Напряжение снабжения | ± 12 В. | ||
V выкл. | Смещение напряжения | 1 мВ | ||
IC | Максимальное потребление мощности | 10 мА | ||
f | Рабочая частота | 50 ~ 400 Гц | ||
Т | Рабочая температура | -40℃ ~ +85 ℃ | ||
По | Температура хранения | -40℃ ~ +100 ℃ | ||
Параметры механической структуры | Оболочка | Металлическая оболочка | Режим вывода | Блок сокета/водонепроницаемый воздушная заглушка |
Металлический сердечный материал | Нанокристаллический/пермалловый | Тюлень | Гибкий силикон и эпоксидная смола | |
Магнитная структура экрана | Углеродная сталь/пермаллоя | План строительства | Базовая установка фиксирована | |
Основная спецификация и рисунок
Изображения продукта | Модель №. | Спецификация |
XL-1A 80-42-110 (φ26) | Trxlw-1t | 10 мА/10 мкА |
Trxlw-1t | 20 мА/20 мкА | |
Trxl-1t | 5 мА/5 В. | |
Trxl-1t | 10 мА/1 В. | |
Trxl-1t | 700 мА/7 В. | |
Trxl-1t | 1a/5v | |
Trxl-1t | 200 мА/5 В-1А/5 В. | |
XL-1B 80-42-110 (φ26) | TRXL-1TW | 10 мА/1 В. |
TRXL-1TW | 0,5 (20А) /3,53 В. | |
TRXL-1TW | 700 мА/7 В. | |
TRXL-1TW | 700 мА/7 В. | |
TRXL-1TW | 20А/20 мА | |
TRXL-1TW | 10 мА/1 В. | |
TRXL-1TW | 20А/20 мА | |
TRXL-1TW | 700 мА/7 В. | |
TRXL-1TW | 50А/50 мА |
Примечание: может быть настроено в соответствии с требованиями клиента (через диаметр отверстия, внешние размеры, коэффициент преобразования параметров)

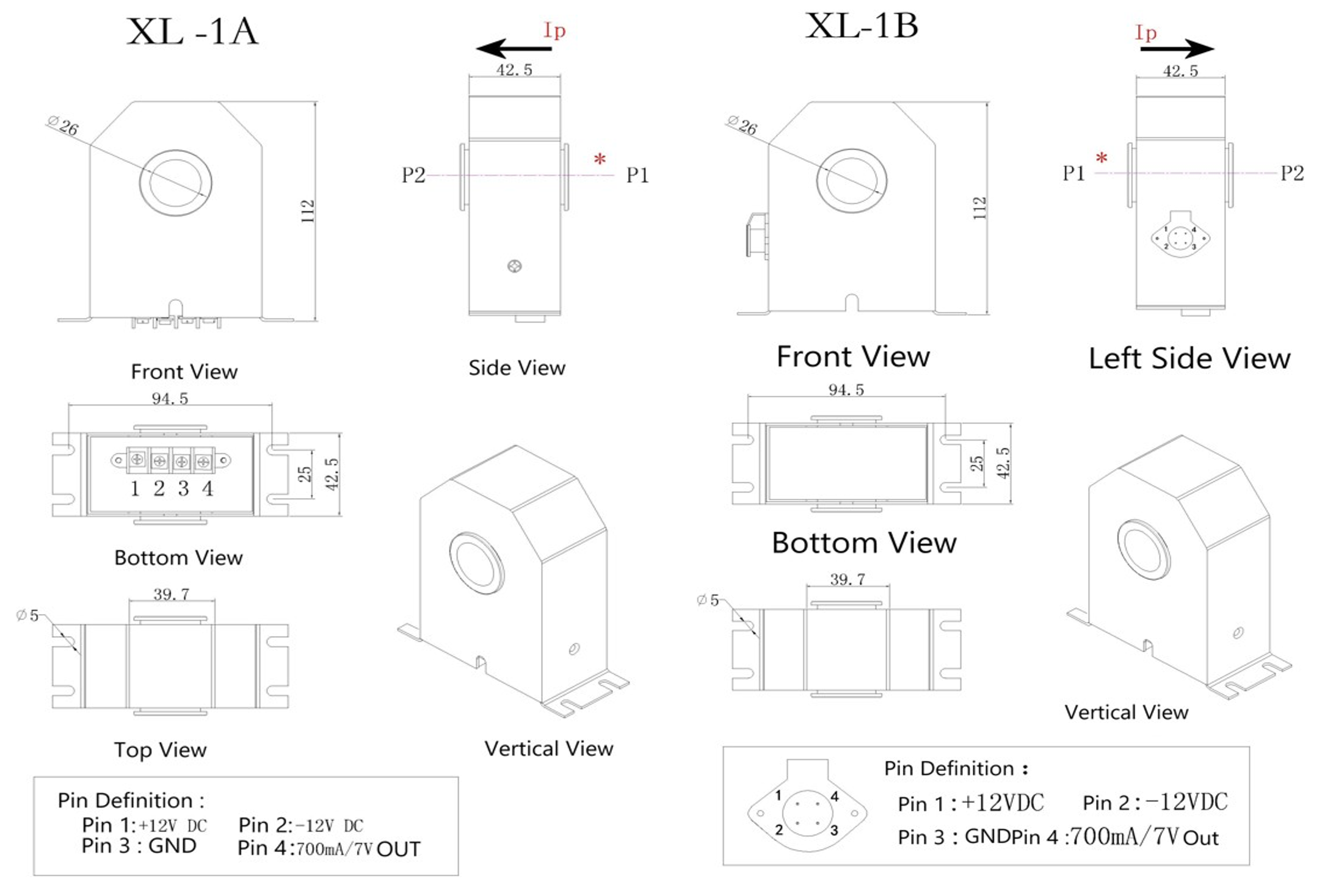

Схема установки чертежа
