TR0215-LXN
TR
Особенности продукта
* Малые характеристики измерения тока стабильны.
* Отличная точность, хорошая линейность.
* Широкий диапазон измерения и высокая перегрузочная способность.
* Перфорированная структура, без вносимых потерь.
Применение продукта
* Сигнальная система.
* Обнаружение линии.
* Система контроля утечек.
* Измерение разницы токов.
Параметры продукта
Спецификация | 10 мА/5 В | 50 мА/5 В | 200 мА/5 В | Единица | |
Я пн | Первичный номинальный входной ток (постоянный ток) | 10 | 50 | 200 | магистр |
Я р | Диапазон измерения первичного тока | 0 ～ 15 | 0 ～ 75 | 0～300 | магистр |
V SN | Вторичное номинальное выходное напряжение (постоянный ток) | 5 | V | ||
V C. | Напряжение источника питания | ± 12 ～ 15 (± 5%) | V | ||
IC | Текущее потребление | ＜ 30 | магистр | ||
V d | Изоляционное напряжение | Между первичными и вторичными цепями: 2,5 кВ/50 Гц/1 мин | |||
ε l | Линейность | ＜ 1 | %Fs | ||
X | Точность | TA = 25 ℃: ≤ ± 0,5 | % | ||
V0 | Смещение напряжения | TA = 25 ℃: ≤ ± 50 | мв. | ||
V ot | Температурный дрейф напряжения смещения | Ip =0 TA =-40～+80℃:≤±1,5 | MV/℃ | ||
Тр | Время ответа | ≤120 | РС | ||
Т | Работающий Температура | -40 ～+80 | ℃ | ||
По | Хранилище Температура | -45 ～+85 | ℃ | ||
R l | Сопротивление нагрузки | TA = 25 ℃: ≥10 | kom | ||

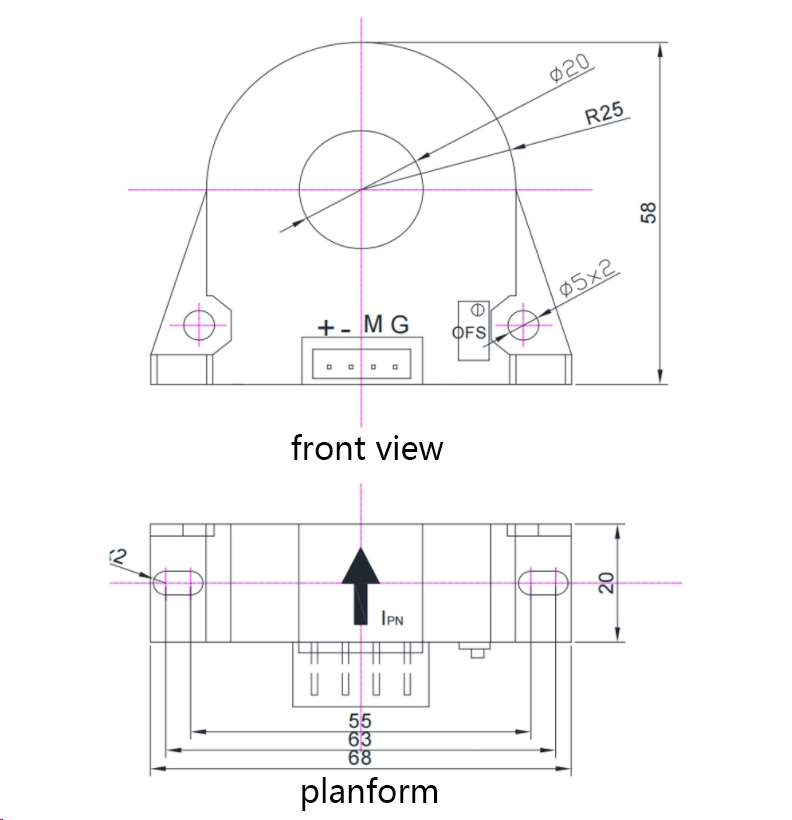

Dimensions

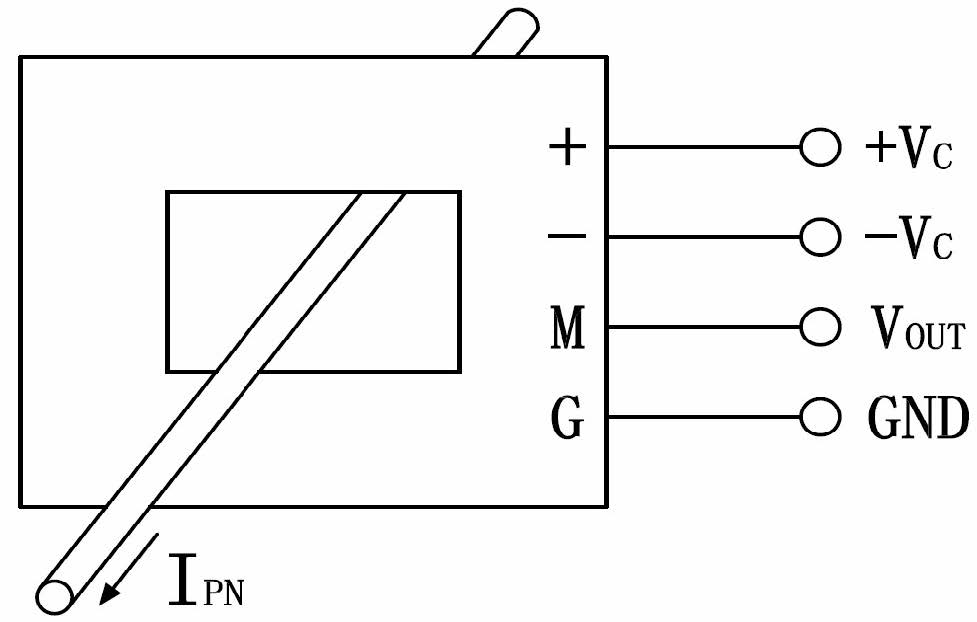

Электрическая схема
Примечание: | ||
Я ПН : | Направление первичного входного тока | |
+ : | Положительный источник питания 12 В/15 В. | |
- : | Отрицательный источник питания 12 В/15 В. | |
М: | Выход вторичного сигнала | |
| Г: | Силовое заземление | |
| ОФС: | Регулировка нуля | |
Установка мер предосторожности
Датчик должен быть подключен правильно, иначе это может привести к повреждению внутренних компонентов датчика.
