В чем разница между трансформатором тока (ТТ) и катушками Роговского?

Трансформаторы тока (ТТ) и катушки Роговского — это два основных типа устройств измерения тока, широко используемых в системах электрического измерения, защиты и мониторинга. Оба служат одной и той же цели — измерению переменного тока (AC), но их принципы работы, конструкция и применение совершенно разные. Понимание различий между ними помогает инженерам выбрать правильное решение с точки зрения точности, стоимости и гибкости установки.

1. Принцип работы
Трансформатор тока (ТТ) работает по принципу электромагнитной индукции. Он состоит из первичной обмотки, магнитного сердечника и вторичной обмотки. Первичная обмотка пропускает измеряемый ток, а создаваемое магнитное поле индуцирует пропорциональный ток во вторичной обмотке. Трансформатор преобразует большие первичные токи в меньшие стандартизированные вторичные токи (обычно 1 А или 5 А), которые могут безопасно использоваться измерительными приборами или реле защиты.

С другой стороны, катушка Роговского работает по принципу взаимной индуктивности без использования железного сердечника. По сути, это катушка с воздушным сердечником, намотанная на гибкий немагнитный материал. При размещении вокруг проводника переменного тока изменяющееся магнитное поле индуцирует напряжение в катушке, пропорциональное скорости изменения тока (di/dt). Электронная схема интегратора затем преобразует этот сигнал напряжения в сигнал, пропорциональный фактическому току.

2. Конструкция и конструкция
Трансформаторы тока представляют собой жесткие устройства с закрытым магнитным сердечником, обычно изготовленные из ламинированного железа или ферритовых материалов. Они могут иметь различную конструкцию — стержневую, тороидальную или разъемную — в зависимости от требований установки. ТТ предназначены для высокоточных измерений и часто имеют фиксированные размеры.

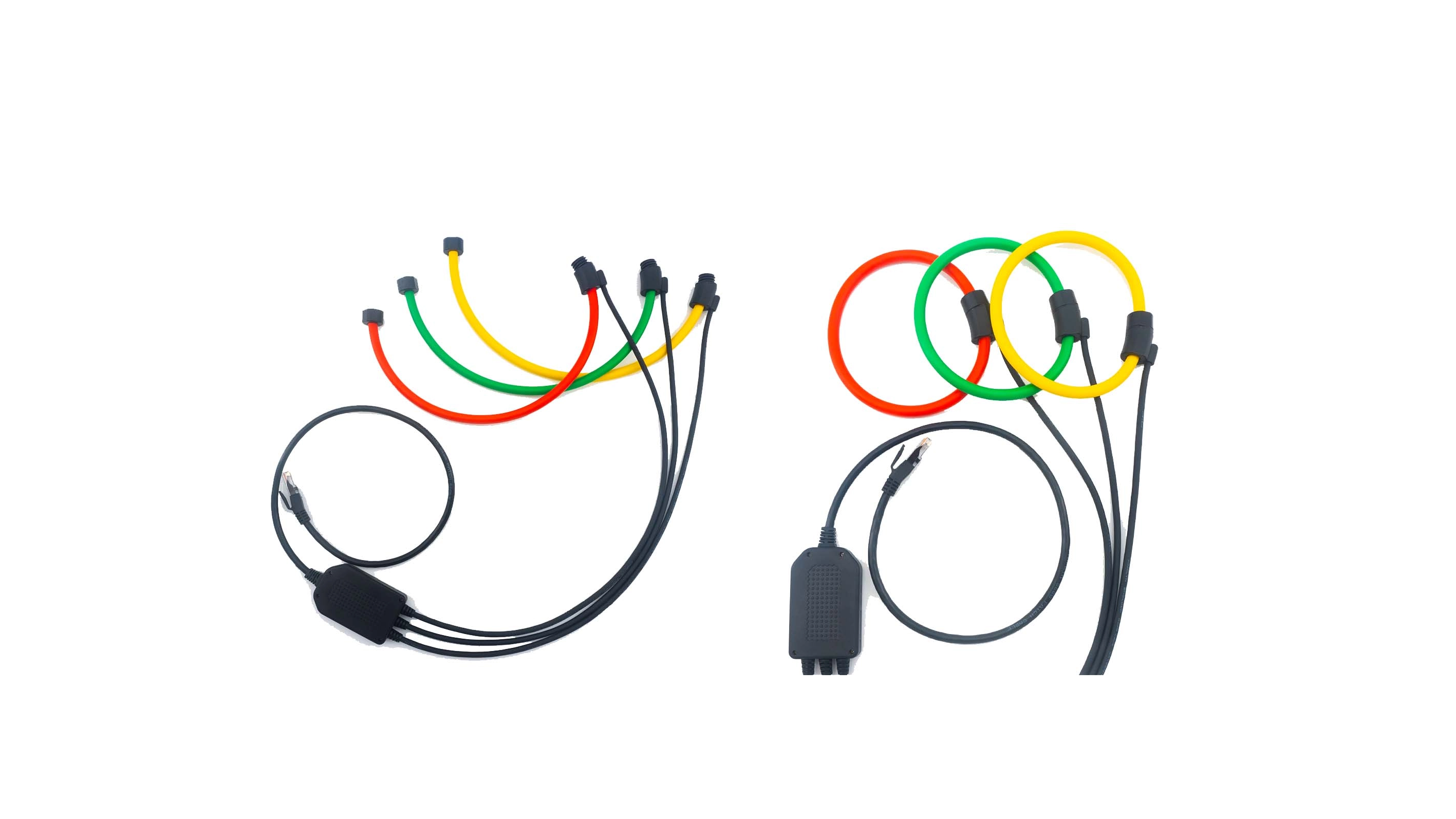

Катушки Роговского, напротив, легкие, гибкие и не имеют сердечника. Их открывающаяся веревчатая конструкция позволяет легко обматывать их вокруг проводов большого размера или неправильной формы, что делает их идеальными для модернизации установок. Поскольку в них не используется ферромагнитный материал, они лишены эффектов насыщения и гистерезиса, которые могут исказить измерения в традиционных трансформаторах тока.

3. Диапазон измерения и линейность.
ТТ имеют ограниченный диапазон измерения из-за насыщения магнитного сердечника. Когда ток превышает номинальную мощность, точность значительно падает. Поэтому трансформаторы тока необходимо выбирать тщательно в соответствии с текущим номиналом системы.

Катушки Роговского обладают очень широким динамическим диапазоном и превосходной линейностью, поскольку в них отсутствует магнитный сердечник. Они могут точно измерять как очень высокие, так и очень низкие токи без искажений. Это делает их пригодными для применений, связанных с быстроменяющимися или импульсными токами, таких как силовая электроника, приводы с регулируемой скоростью или анализ переходных процессов.

4. Точность и частотная характеристика
ТТ обычно обеспечивают высокую точность в пределах номинального диапазона частоты и тока, что делает их идеальными для измерения и защиты в энергосистемах. Однако их частотная характеристика ограничена, обычно от 50 Гц до нескольких кГц.

Катушки Роговского обеспечивают чрезвычайно широкий частотный диапазон от нескольких Гц до нескольких МГц, что позволяет им улавливать переходные, гармонические и высокочастотные сигналы. Их точность зависит от стабильности и точности схемы интегратора.

5. Безопасность и установка.
Поскольку трансформаторы тока имеют вторичную цепь, которая может генерировать опасное напряжение при разомкнутой цепи под нагрузкой, с ними следует обращаться осторожно. Неправильное использование может привести к повреждению оборудования или поражению электрическим током. При установке обычно требуется отсоединить первичный проводник, если не используется разъемный провод.

Катушки Роговского по своей сути более безопасны, поскольку они неинтрузивны и не имеют прямого электрического соединения с проводником. Их гибкая конструкция обеспечивает быструю и безопасную установку без отключения питания.

6. Применение
Трансформаторы тока в основном используются в системах распределения электроэнергии, учета энергии и релейной защиты на подстанциях, распределительных устройствах и трансформаторах. Они предпочтительнее, когда требуется точность на стандартных частотах.

Катушки Роговского обычно используются в портативных измерительных системах, анализаторах качества электроэнергии, мониторинге гармоник и обнаружении переходных токов. Широкая полоса пропускания и простота установки делают их идеальными для промышленной диагностики и временных измерений.

7. Резюме
Подводя итог, можно сказать, что трансформаторы тока надежны и точны для измерений в установившемся режиме в традиционных энергосистемах, а катушки Роговского гибки, легки и превосходны для высокочастотных, широкодиапазонных или неинтрузивных приложений. Выбор между ними зависит от конкретных требований к измерениям, ограничений при установке и желаемой частотной характеристики.

Обе технологии дополняют друг друга в современных электрических системах, где трансформаторы тока обеспечивают надежное измерение и защиту, а катушки Роговского предоставляют расширенные возможности диагностики и мониторинга.
