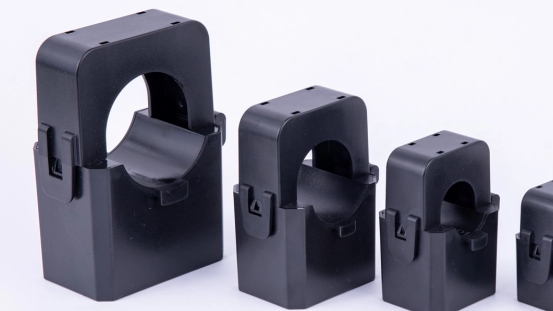

Что такое трансформатор тока?

В электротехнической промышленности трансформаторы тока (ТТ) часто считаются бесшумными стражами. Хотя иногда их упускают из виду, их роль в обеспечении безопасной и надежной работы энергосистем незаменима. Сегодня давайте рассмотрим этот важный компонент, его принципы, типы и применение.

1. Основная концепция и принцип работы трансформаторов тока.

(1) Определение и функция

Трансформатор тока (КТ) — это электрическое устройство, которое преобразует большие первичные токи в пропорциональные малые токи. Его основная функция — подавать малые измеримые токи на счетчики, реле и защитные устройства, обеспечивая точный мониторинг, измерение и защиту энергосистем.

Например, в высоковольтной системе первичные токи могут достигать тысяч ампер. Прямое измерение непрактично и опасно. С помощью трансформатора тока большой ток можно преобразовать в стандартный вторичный ток 5 А или 1 А, безопасный для измерительных приборов и защитных устройств.

(2) Принцип работы

Принцип основан на электромагнитной индукции. Когда первичный ток протекает через первичную обмотку трансформатора тока, он создает переменный магнитный поток в сердечнике. Этот поток индуцирует электродвижущую силу (ЭДС) во вторичной обмотке, создавая пропорциональный вторичный ток.

Если коэффициент трансформации трансформатора тока составляет 1000:5, то первичный ток 1000 А соответствует вторичному току 5 А, который затем можно безопасно измерять или контролировать.

2. Типы и характеристики трансформаторов тока.

(1) По применению

Измерительные трансформаторы тока – высокая точность, используются для учета и измерения энергии. Классы точности включают 0,1, 0,2, 0,5, 1,0 и т.д.

Защитные трансформаторы тока – предназначены для надежной работы во время неисправностей, передавая сигналы на защитные реле. Они обладают сильными характеристиками насыщения, позволяющими выдерживать большие токи короткого замыкания.

(2) Путем установки

Трансформаторы проходного типа. Через сердечник трансформатора тока проходят шины или вводы; простая структура, широко используемая на подстанциях.

ТТ столбчатого типа – устанавливаются на изоляционные опоры, компактны и легки; распространено в наружном высоковольтном оборудовании.

Трансформаторы проходного типа – встроены во втулки трансформатора или автоматического выключателя; отличная изоляция и надежность.

(3) По изоляционной среде

Трансформаторы сухого типа – изоляция из эпоксидной смолы или силикона; пожаробезопасен, компактен и подходит для использования внутри помещений.

Масляные трансформаторы тока – используйте изоляционное масло; отличная изоляция и охлаждение, но требуют обслуживания.

Трансформаторы тока с элегазовой изоляцией — компактные, легкие и надежные, но более дорогие и сложные в производстве.

3. Ключевые параметры и производительность

Коэффициент трансформации – соотношение первичного и вторичного тока (например, 1000:5).

Класс точности – определяет точность измерения (0,1, 0,2, 0,5, 1,0 и т. д.).

Номинальная нагрузка (ВА) – максимально допустимая вторичная нагрузка без потери производительности.

Фактор насыщения – способность выдерживать высокие токи повреждения без искажений.

4. Вопросы установки и безопасности.

Выбирайте точки установки в зависимости от потребностей измерения или защиты.

Выберите правильный метод подключения (однофазное, звезда или треугольник).

Никогда не оставляйте вторичную обмотку открытой под напряжением — это может создать опасное высокое напряжение.

Избегайте вторичной перегрузки, чтобы предотвратить перегрев или ошибки измерений.

5. Техническое обслуживание и осмотр

Регулярные проверки – Осмотрите корпус, проводку и сопротивление изоляции.

Обработка неисправностей – немедленно устраняйте обрывы вторичных цепей, пробой изоляции или увеличение количества ошибок.

Профилактическое тестирование. Регулярно выполняйте тесты соотношения, проверки изоляции и измерения насыщения.

6. Примеры применения

Учет энергии – трансформаторы тока снижают большие токи для точного расчета на подстанциях.

Релейная защита – подача входных сигналов на реле во время неисправностей для быстрого отключения.

Промышленная автоматизация – используется в двигателях, приводах и устройствах регулирования частоты для защиты от перегрузки и короткого замыкания.

Краткое содержание:

Трансформаторы тока незаменимы для безопасной, точной и надежной работы энергосистем. Они обеспечивают точные измерения, эффективную релейную защиту и мониторинг системы.

Будущие тенденции:

Интеллектуальные трансформаторы тока — мониторинг, диагностика и самокалибровка в режиме реального времени.

Миниатюризация – компактные конструкции для современных распределительных устройств и оборудования.

Высокая точность – повышенная точность выставления счетов за электроэнергию и расширенный контроль.

Высокая надежность – более длительный срок службы и лучшая производительность в суровых условиях.

ТТ будут продолжать развиваться как интеллектуальные, надежные и эффективные компоненты современных интеллектуальных сетей.
