Каковы недостатки катушки Роговского?

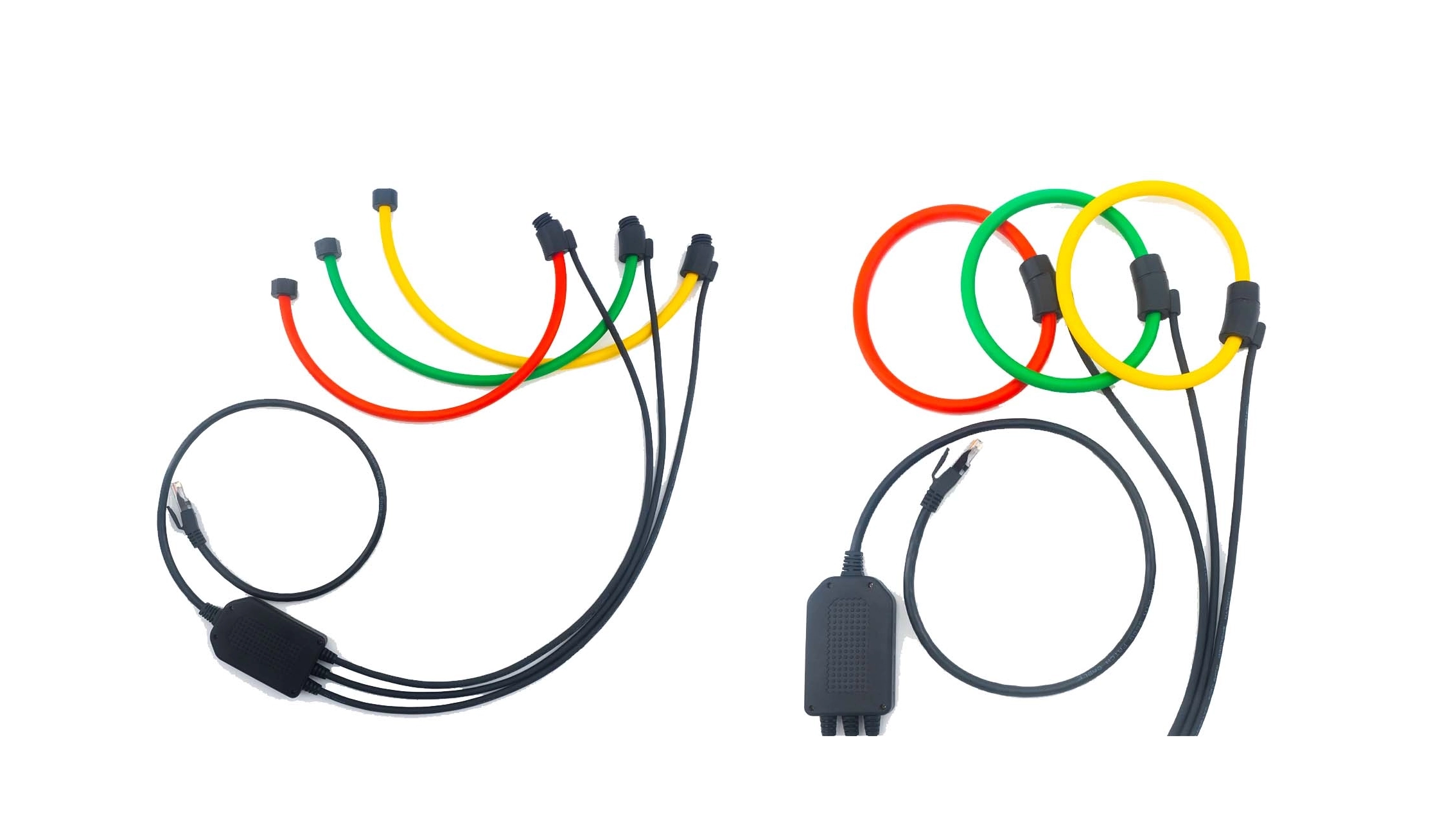

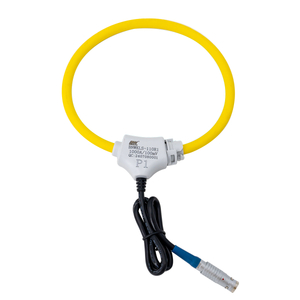

Катушка Роговского — это тип электрического устройства, используемого для измерения переменного тока (AC), особенно в сильноточных или высокочастотных приложениях. Он работает по принципу электромагнитной индукции и состоит из спиральной катушки из проволоки, намотанной на немагнитный сердечник. Когда переменный ток протекает через проводник, заключенный в катушку, изменяющееся магнитное поле индуцирует в катушке напряжение, пропорциональное скорости изменения тока. Это индуцированное напряжение затем интегрируется электроникой для получения сигнала, пропорционального фактической форме тока.

Рабочий принцип

Катушка Роговского измеряет ток без прямого электрического контакта. Он работает на основе закона электромагнитной индукции Фарадея, который гласит, что изменяющееся магнитное поле индуцирует напряжение в соседнем проводнике.

Приложения

Катушки Роговского широко используются в самых разных областях благодаря своей гибкости, широкому частотному диапазону и простоте установки. Они обычно применяются в:

Мониторинг энергосистем – для измерения переменного тока в электросетях, распределительных устройствах и подстанциях без разрыва цепи.

Промышленная автоматизация – используется для мониторинга крупных двигателей переменного тока, приводов и преобразователей мощности.

Обнаружение переходных токов – подходит для регистрации коротких импульсов или токов с высоким содержанием гармоник в силовой электронике и анализе неисправностей.

Измерение и защита — устанавливаются в интеллектуальные счетчики, защитные реле и оборудование для мониторинга для безопасного и точного измерения тока.

Исследования и лабораторные испытания – для экспериментальных установок, требующих неинтрузивных широкополосных измерений тока.

Несмотря на эти преимущества, катушка Роговского также имеет несколько заметных недостатков, которые могут ограничивать ее работоспособность в определенных условиях.

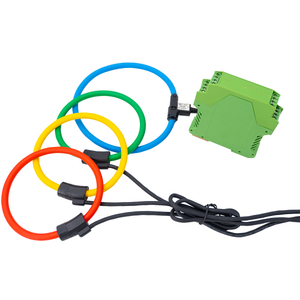

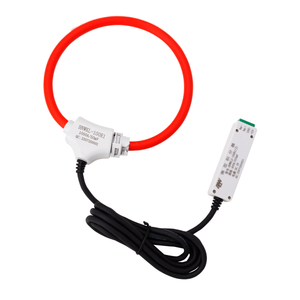

Необходимость в схеме интегратора
Одним из основных недостатков является необходимость использования внешней или встроенной схемы интегратора для получения сигнала, пропорционального току. Выход катушки пропорционален производной тока, а не самому току. Это усложняет систему измерения, поскольку требует дополнительных электронных компонентов для интеграции, калибровки и фильтрации. Любая ошибка в интеграторе (например, дрейф, смещение или шум) может напрямую повлиять на точность текущих показаний.

Ограниченные низкочастотные характеристики
Катушки Роговского менее эффективны при измерении низкочастотного или постоянного тока (DC). Поскольку выходное напряжение зависит от скорости изменения тока, амплитуда сигнала уменьшается с уменьшением частоты. На очень низких частотах или при измерениях постоянного тока катушка практически не обеспечивает выходной сигнал, что ограничивает ее использование только переменным током и переходными процессами.

Чувствительность к внешнему шуму и позиционированию.
Поскольку катушки Роговского не имеют магнитного сердечника, они могут быть более чувствительны к внешним электромагнитным помехам. Для минимизации помех необходимы надлежащее экранирование и заземление. Кроме того, точность измерения зависит от расположения катушки и того, насколько хорошо она охватывает проводник. Если катушка не отцентрирована или ее контур не полностью замкнут, могут возникнуть ошибки из-за потока рассеяния или неоднородной магнитной связи.

Калибровка и температурный дрейф
Катушки Роговского требуют периодической калибровки для поддержания точности, особенно при использовании в средах со значительными колебаниями температуры. Сопротивление обмотки катушки и характеристики электронного интегратора могут меняться в зависимости от температуры, что со временем приводит к дрейфу выходного сигнала и снижению точности измерений.

Механическая хрупкость и уход за установкой
Несмотря на гибкость и простоту установки, физическая конструкция катушки может быть относительно хрупкой. Чрезмерный изгиб, растяжение или механическое напряжение могут повредить обмотку или изоляцию, что повлияет на точность. Кроме того, если контур катушки не замыкается должным образом, измерения не будут надежными.

Ограниченный динамический диапазон
По сравнению с традиционными трансформаторами тока катушки Роговского могут иметь меньший динамический диапазон, особенно при точном обнаружении как очень малых, так и очень больших токов. Их производительность может быть ограничена чувствительностью интегратора и уровнем шума в системе.

Заключение

Катушка Роговского остается отличным выбором для неинтрузивного измерения сильноточного, широкочастотного переменного тока. Его гибкость, легкая конструкция и линейный отклик делают его незаменимым при мониторинге электропитания, промышленных системах и исследованиях. Однако его недостатки, в том числе необходимость в интеграторе, низкочастотные ограничения и потенциальная чувствительность к шуму, означают, что его необходимо тщательно реализовать и откалибровать для достижения наилучших характеристик. В приложениях, требующих измерения постоянного тока, очень низких частот или высокой точности без электронной компенсации, более подходящими могут оказаться традиционные трансформаторы тока или датчики Холла.
