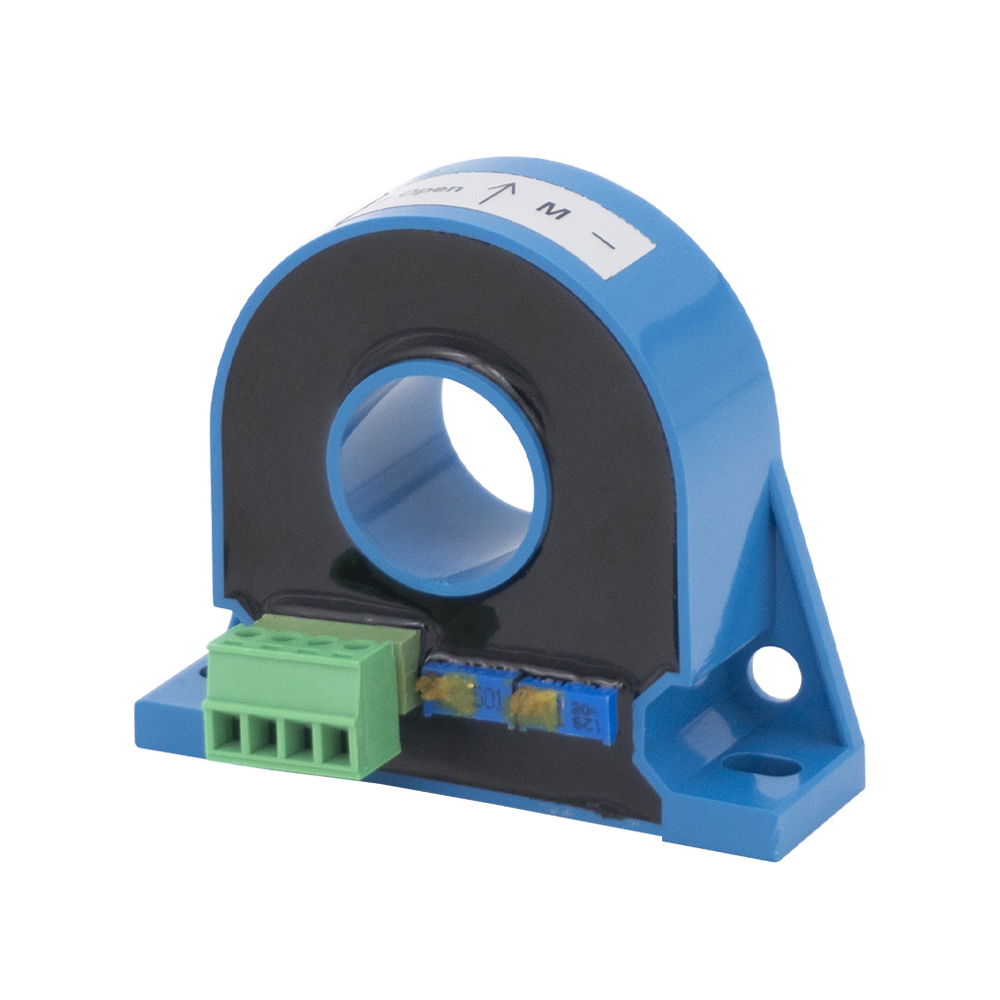

TR0215A-LBH24 Зал.

Датчик текущего эффекта зала работает на принципе обнаружения зала и измерения. Магнитный поток, генерируемый первичным током, концентрируется через магнитную цепь и преобразуется в сигнал напряжения зала с помощью устройства зала. После усиления усилителем этот сигнал напряжения «аккуратно отражает величину первичного тока».

штат:



Запрос цены

Модель:
TR0215A-LBH24
Марка продукта:
TR

Продукты функции

* Способен измерять переменный, постоянный и импульсные сигналы.

* Сильная помехоустойчивость с высоким CMRR.

* Низкий дрейф, быстрый отклик, широкая полоса пропускания.

* Неинвазивная конструкция со сквозным отверстием (нулевая вносимая потеря).

Применение продукта

* Системы привода переменной частоты переменного тока.

* Сервомотор контроля тяги.

* Источники бесперебойного питания (ИБП).

* Сварочное оборудование и аккумуляторные системы питания.

Скачать таблицу размеров

TR0215A-LBH24.pdf

Механическое измерение (мм)

Схема соединения схемы

Параметры продукта

@Ta = 25 ℃, если не указано иное

Тип		TR0215A-LBH24
Я _пн	Входной ток первичного рейтинга	DC 200A
Я _р	Диапазон измерений первичного тока	DC 0 ~ 240A
V _SN	Выходное напряжение вторичного рейтинга	DC 10V
U _C.	Напряжение питания	DC +24V
	Власть	0,5 Вт
X	Точность	± 1%
Черный	Частота полоса	DC ~ 20 кГц
	Перегрузка емкости	10 раз
U _D.	Частота мощности выдерживает напряжение	5 кВ AC/1MIN
тр	Время ответа	≤10 мкс
V₀	Смещение напряжения	≤30 мВ
	Температурная дрейф	Максимум ≤ ± 0,8%/° C.
Т	Эмбиентная эксплуатационная температура	-25 ℃ ~+70 ℃
По	Температура хранения окружающей среды	-40 ℃ ~+85 ℃
