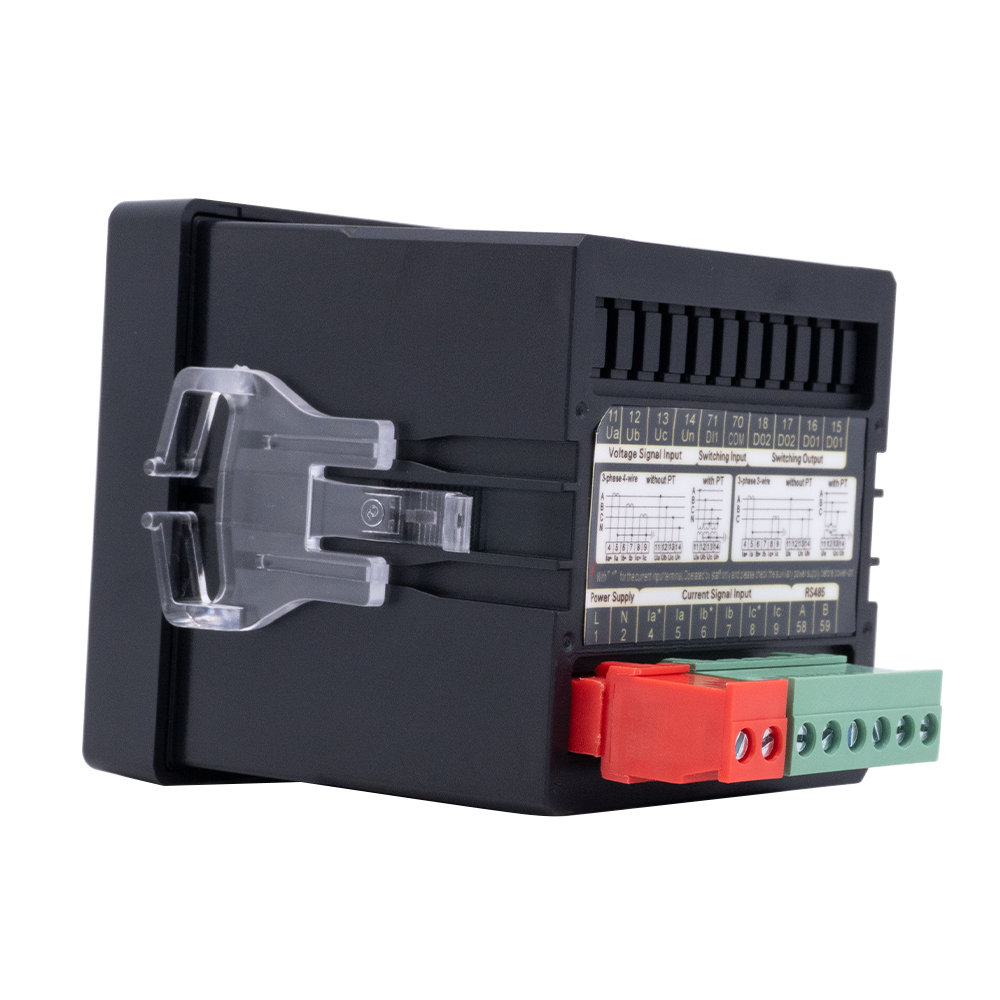

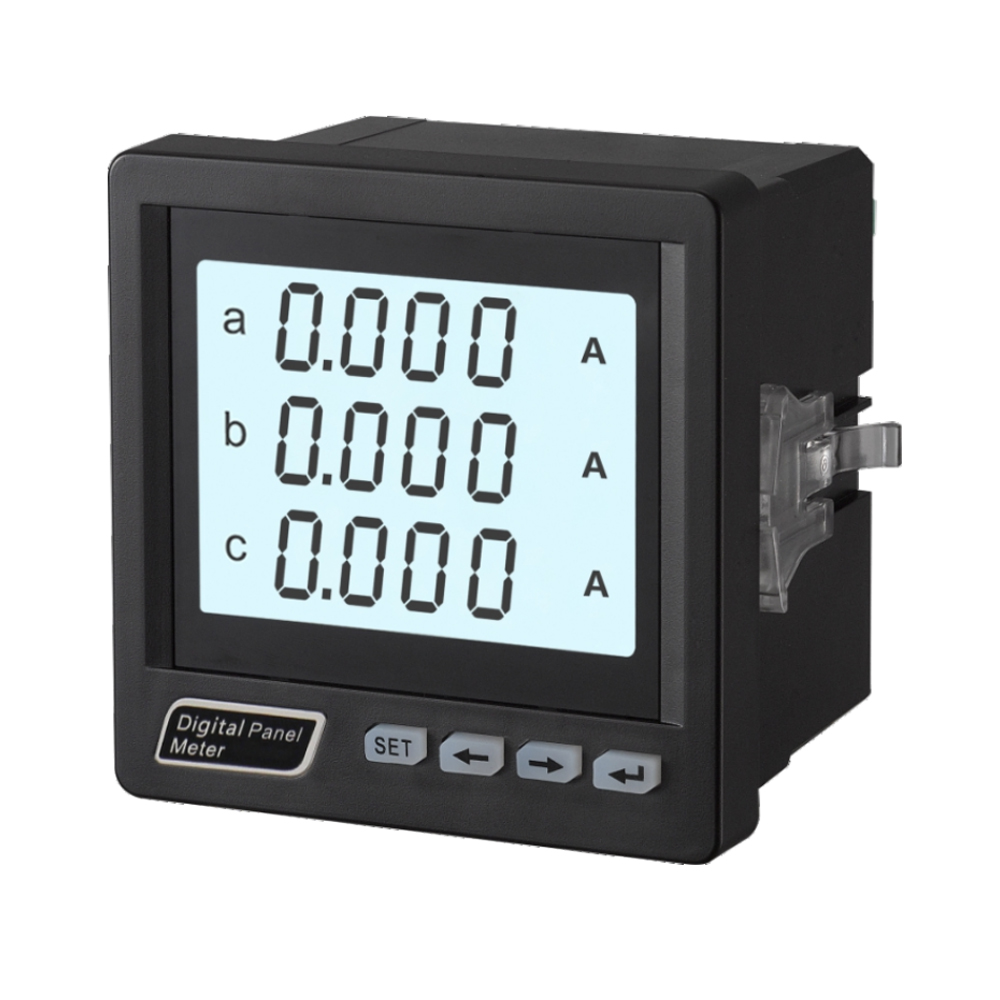

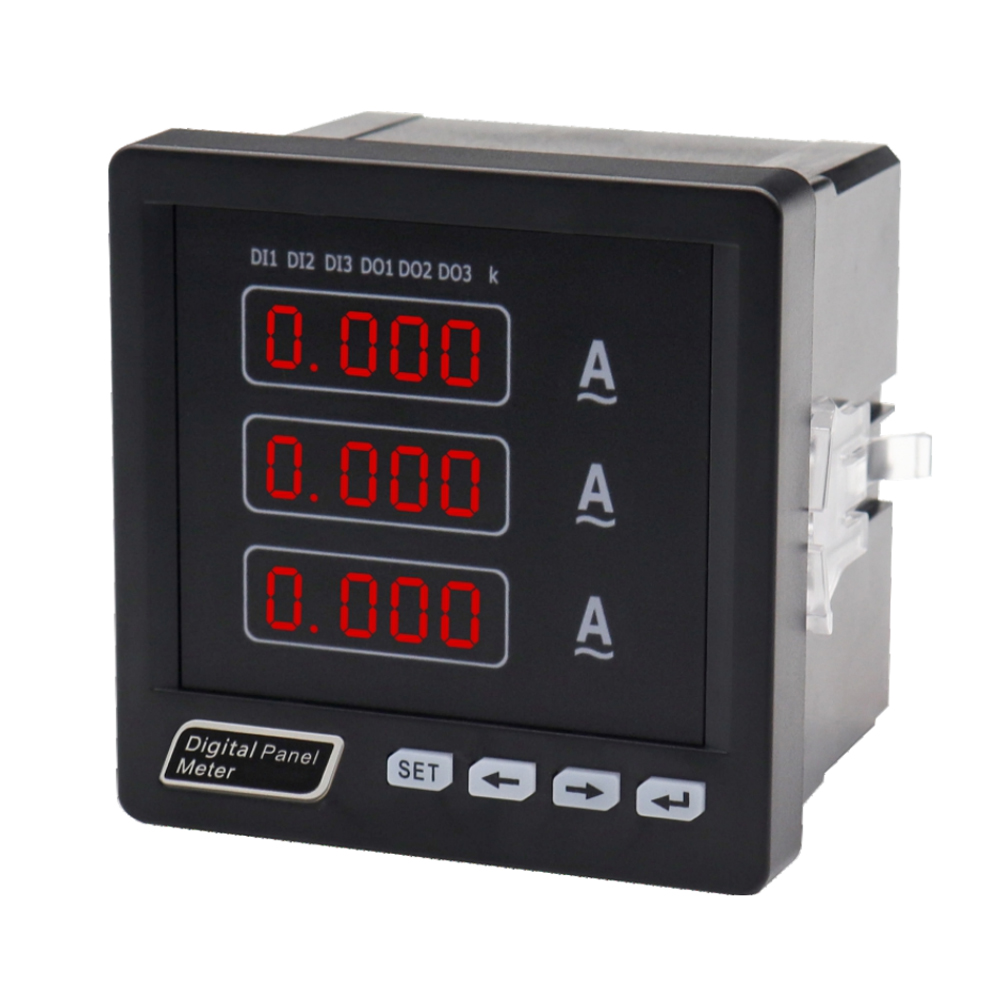

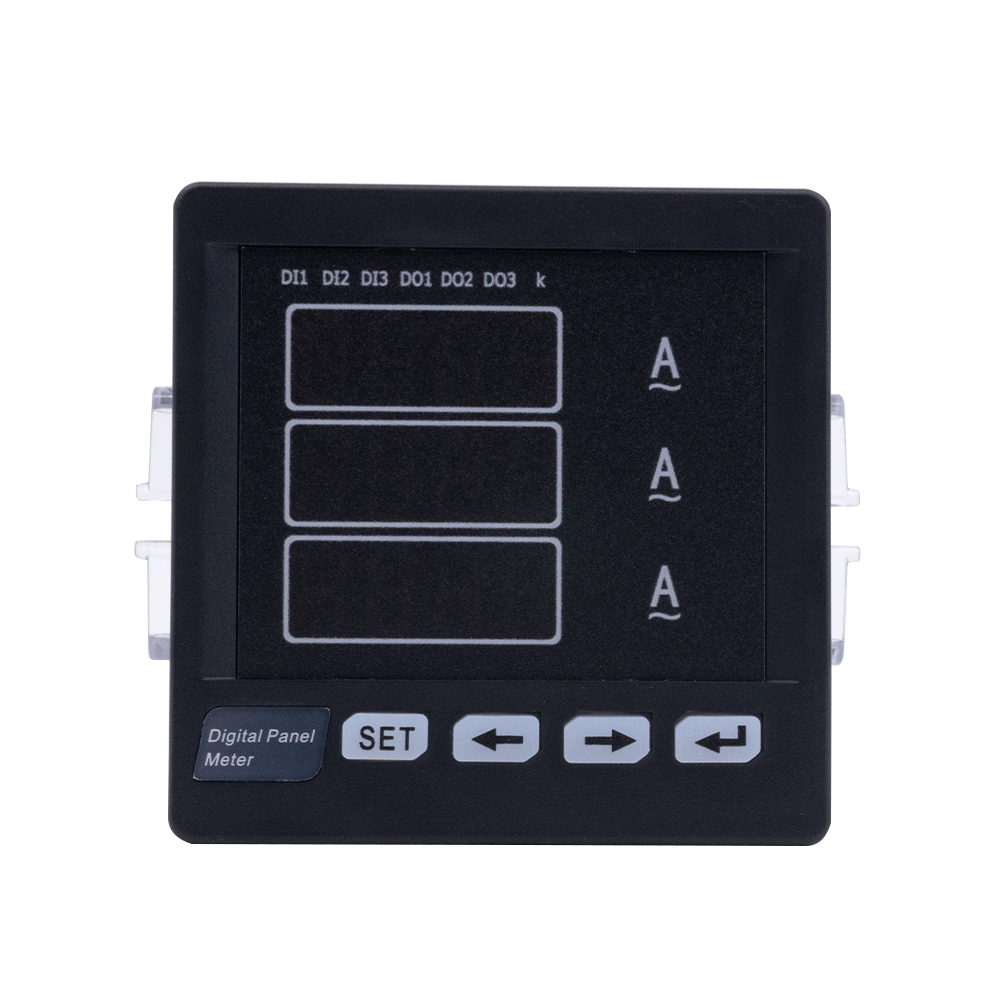

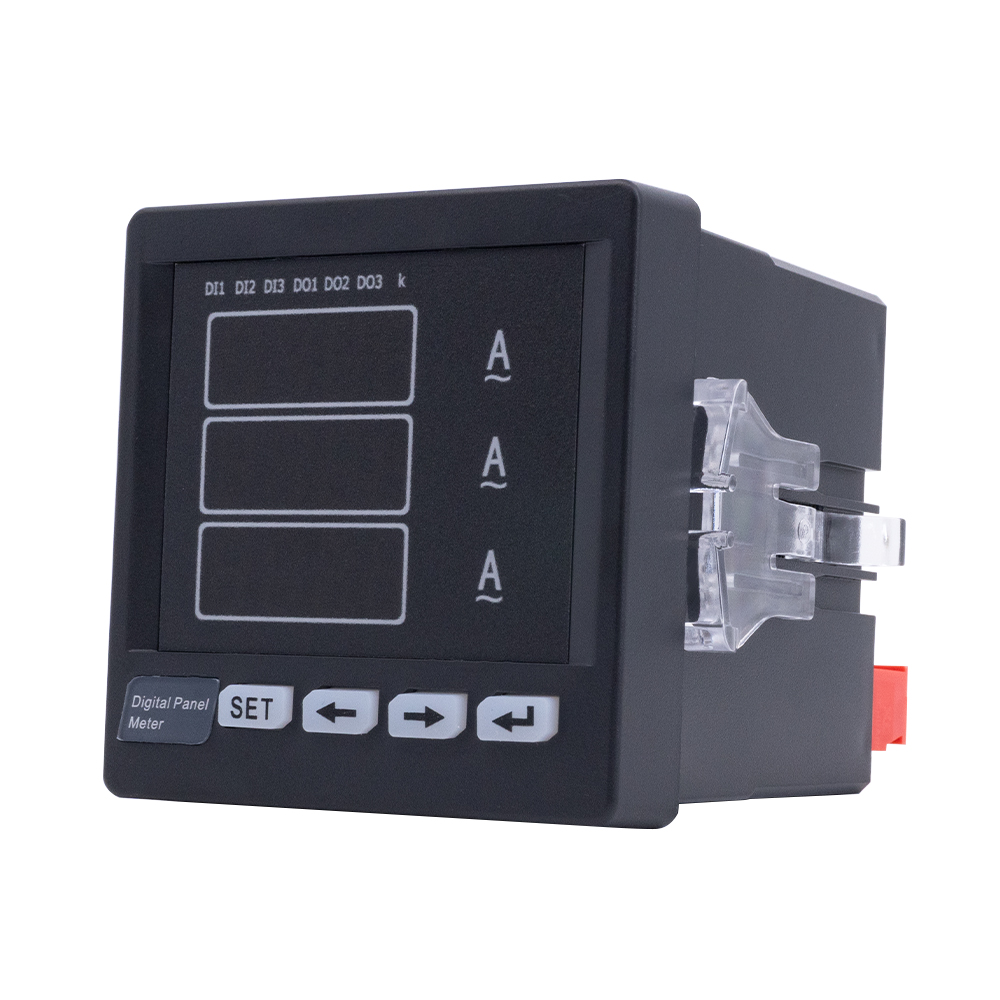

Цифровой измеритель тока трехфазной мощности серии TS

Измеритель тока — это важный электрический прибор, предназначенный для измерения электрического тока в цепи, обеспечивающий точные показания в реальном времени как для переменного тока (AC), так и для постоянного тока (DC). Он играет решающую роль в мониторинге, контроле и защите электрических систем, обеспечивая их безопасную и эффективную работу. Преобразуя электрический ток в читаемое значение, амперметры помогают инженерам, техническим специалистам и операторам понимать условия нагрузки, обнаруживать отклонения от нормы и оптимизировать производительность системы.

Современные измерители тока выпускаются различных типов, включая аналоговый и цифровой форматы. Аналоговые измерители тока обычно используют подвижную катушку или механизм с подвижным железом для индикации уровней тока по калиброванной шкале. С другой стороны, в цифровых измерителях тока используются усовершенствованные электронные схемы для отображения точных числовых показаний, часто с дополнительными функциями, такими как регистрация данных, сигнализация и интерфейсы связи для интеграции в автоматизированные системы.

Измерители тока широко применяются в промышленных, коммерческих и жилых помещениях. На промышленных предприятиях они используются для мониторинга тяжелого оборудования, двигателей и систем распределения электроэнергии, помогая предотвратить перегрузки и обеспечивая долговечность оборудования. В сфере автоматизации зданий и управления энергопотреблением счетчики тока дают представление о структуре энергопотребления, способствуя эффективному использованию энергии. Кроме того, они имеют решающее значение в исследовательских лабораториях и испытательных центрах, где точные измерения тока необходимы для экспериментов и определения характеристик устройств.

Многие измерители тока также совместимы с внешними датчиками, такими как трансформаторы тока или датчики Холла, что позволяет им безопасно измерять большие токи без прямого подключения к основной цепи. Усовершенствованные модели могут измерять множество параметров, включая среднеквадратические значения, пиковые токи и содержание гармоник, что делает их универсальными инструментами для электрического анализа.

Таким образом, измеритель  мощности является незаменимым инструментом для электрических измерений, обеспечивающим надежный, точный и безопасный мониторинг тока. Его области применения простираются от промышленного контроля до управления энергопотреблением, исследований и защиты систем, что делает его фундаментальным инструментом в современной электротехнике и обслуживании.

Точность измерения

•  Текущий: уровень 0,5.

Входной сигнал

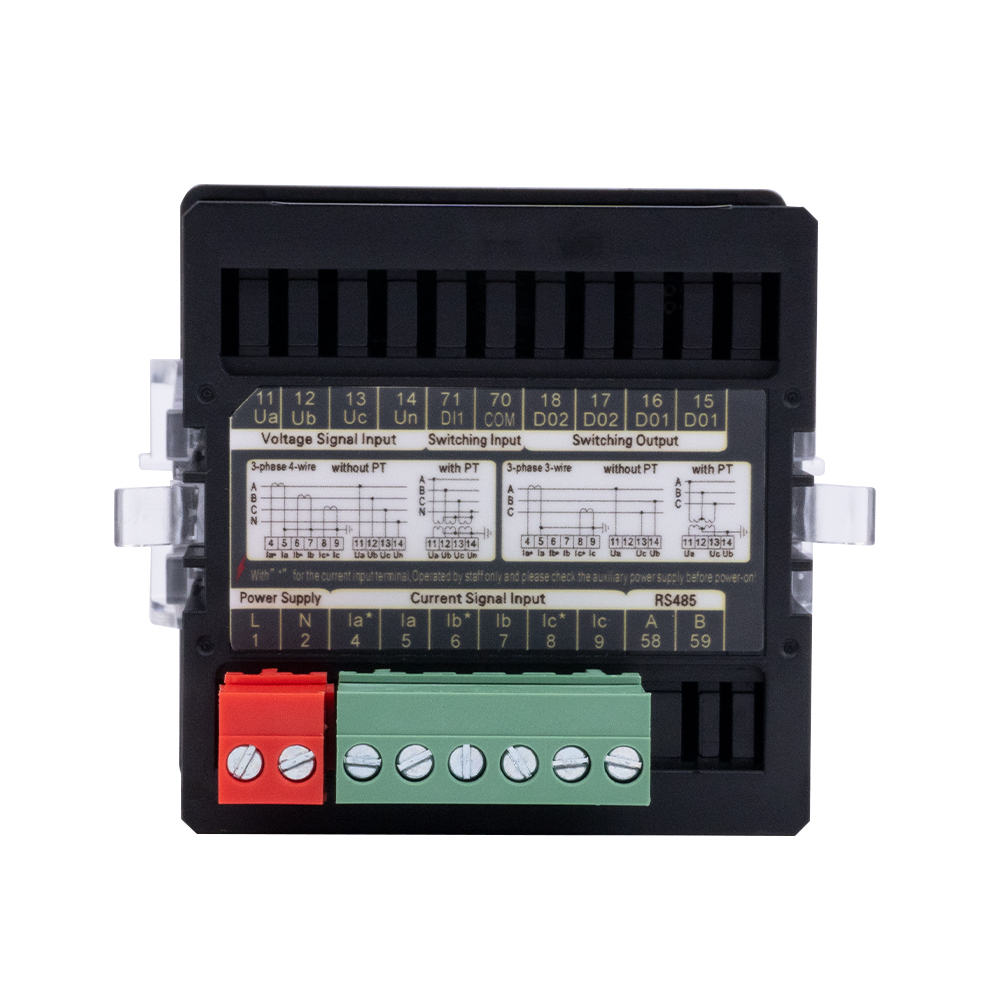

• Режим подключения: три фазы, четыре провода, три фазы, три провода.

• Номинальный ток: AC1A, AC5A

• Напряжение перегрузки: 1,2 раза (продолжение), 2 раза в секунду (мгновенно)

• Потребляемая мощность: ток: <0,4 ВА/фаза

• Импеданс: ток: <20 мОм

• Частота: 45–65 Гц или постоянный ток.

Вспомогательный источник питания

•  Рабочий диапазон переменного тока 220 В.

•  Потребляемая мощность: <4 ВА.

Функциональный модуль

• Интерфейс связи: односторонняя связь RS-485, протокол Modbus-RTU.

• Скорость передачи данных: 1200–9600 бит/с, значение по умолчанию — 2400 бит/с.

• Вход переключателя: 4 способа

• Выход переключателя: 3 направления (мощность: 250 В переменного тока/5 А, 30 В постоянного тока/5 А)

• Выход передачи: 3 способа (аналоговый выход: 0/4–20 мА или 0–5/10 В)

Обратите внимание, что выше указана наша стандартная функция. Пожалуйста, свяжитесь с нами для настройки специальных продуктов.
