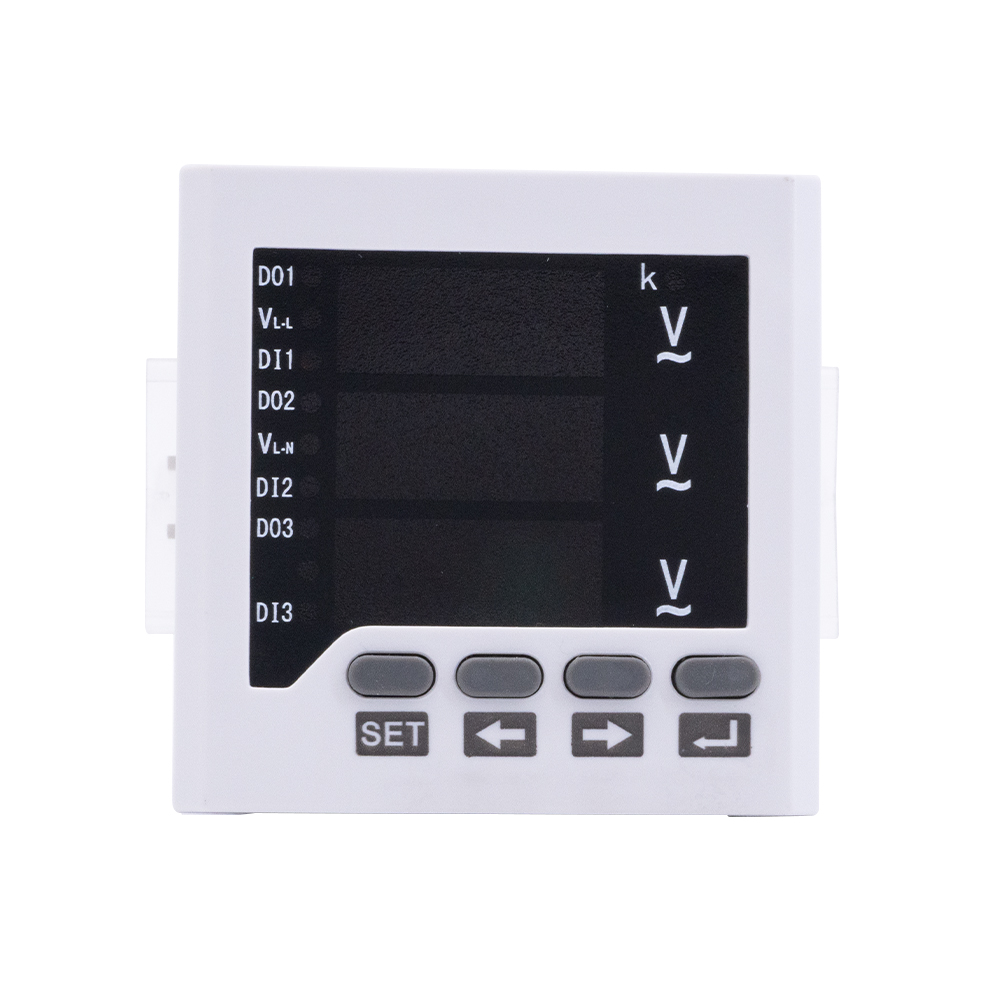

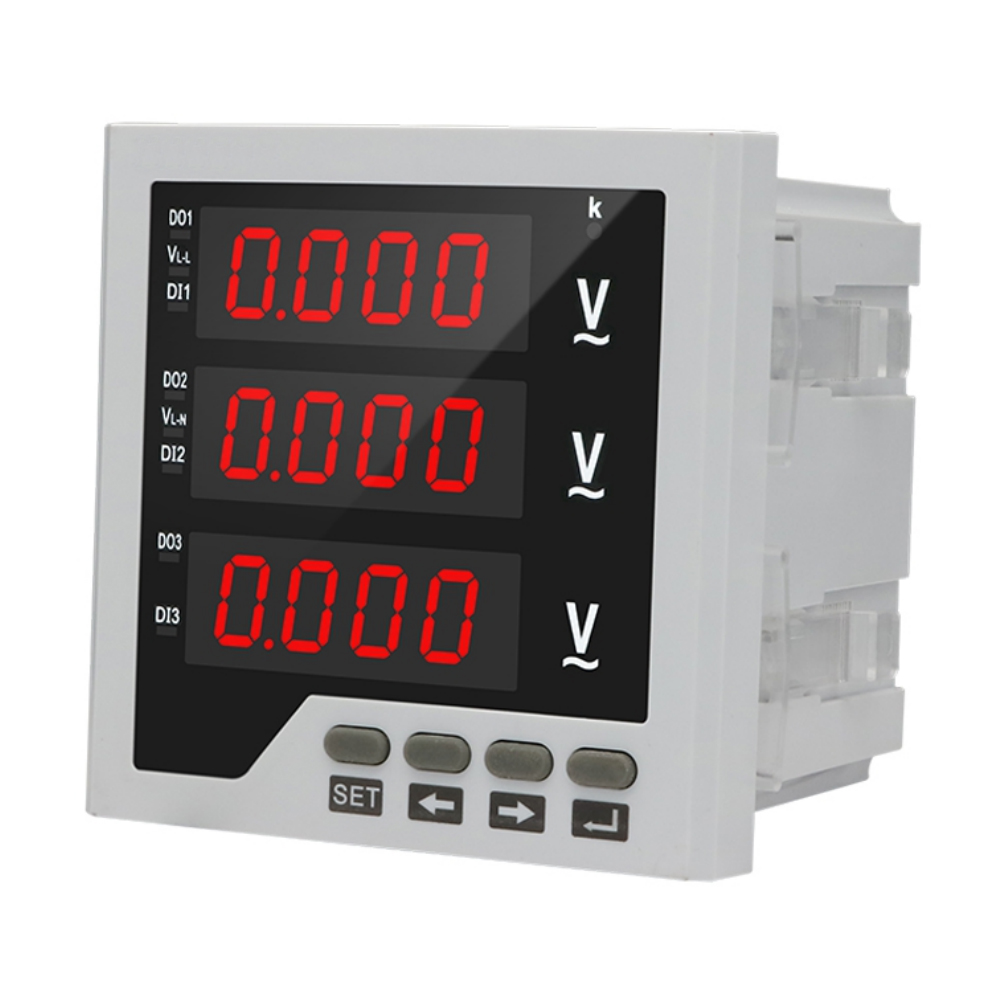

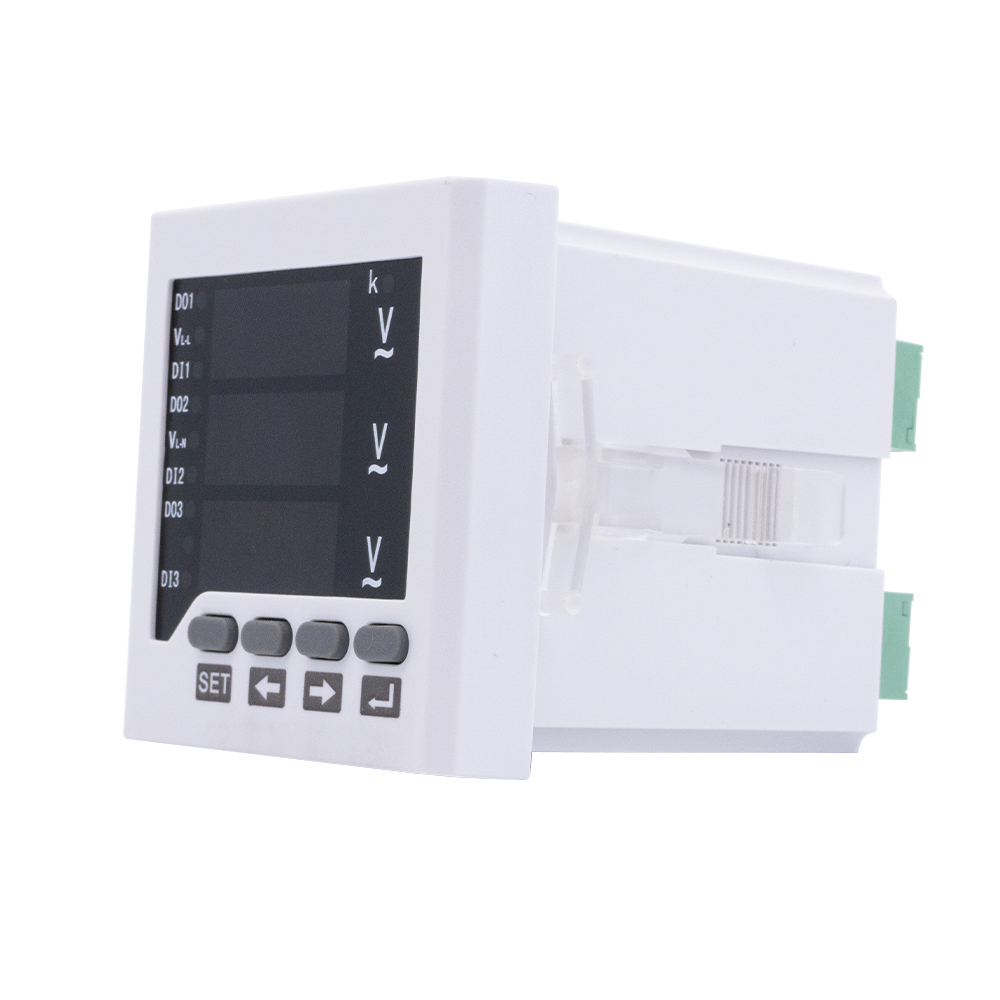

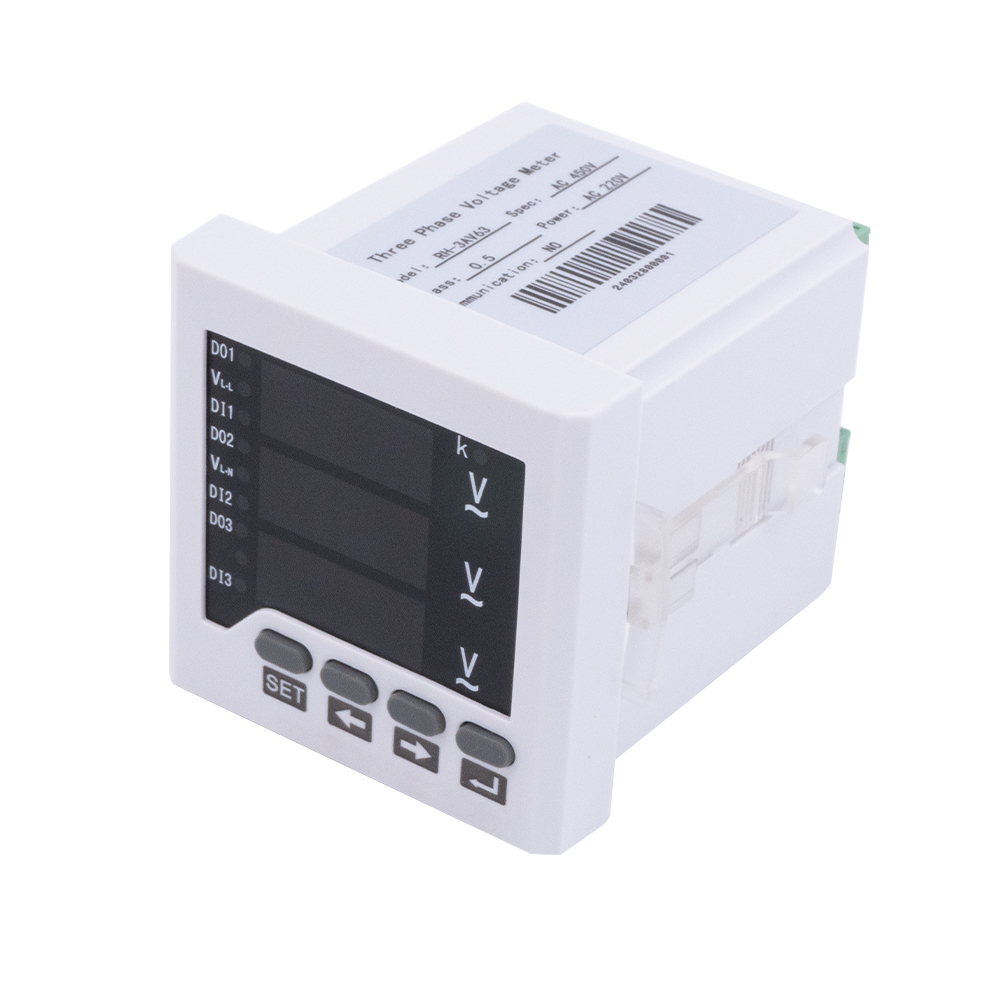

Трехфазный цифровой измеритель напряжения серии TR. Измеритель мощности.

Измеритель напряжения — это важный электроизмерительный прибор, используемый для определения разности потенциалов (напряжения) между двумя точками электрической цепи. Он играет решающую роль в мониторинге, диагностике и обслуживании электрических и электронных систем. Вольтметры могут измерять напряжение постоянного тока (DC) и переменного тока (AC), в зависимости от их конструкции. Они обычно используются в лабораториях, промышленной автоматизации, системах распределения электроэнергии и бытовых электроприборах.

Принцип работы измерителя напряжения основан на измерении разности электрических потенциалов на его входных клеммах. При параллельном подключении к тестируемой цепи или компоненту измеритель обнаруживает падение напряжения и преобразует его в считываемое значение. В современных системах цифровые измерители напряжения (DVM) используют аналого-цифровые преобразователи (АЦП) для отображения точных числовых показаний на ЖК- или светодиодном экране. Они обеспечивают более высокую точность, стабильность и простоту считывания показаний по сравнению с аналоговыми счетчиками, в которых используется подвижная катушка и стрелочная шкала.

Измерители напряжения доступны в различных формах, включая панельные измерители, портативные тестеры и встроенные цифровые мультиметры. Многие продвинутые модели предоставляют дополнительные функции, такие как автоматический выбор диапазона, сохранение данных, запись минимального/максимального значения и измерение истинного среднеквадратического значения для точных показаний в условиях сложной формы сигнала.

В промышленности и энергетике измерители напряжения используются для контроля напряжения питания, обнаружения колебаний и обеспечения стабильной работы электрооборудования. При электронном тестировании они помогают проверить функциональность схемы и устранить неисправности. Высоковольтные модели также используются в системах передачи и распределения электроэнергии для обеспечения безопасности и эффективности.

В целом, измеритель напряжения является незаменимым инструментом для инженеров, техников и электриков. Сочетание точности, надежности и универсальности делает его жизненно важным для тестирования, мониторинга и обслуживания как простых, так и сложных электрических систем.

Точность измерения

• напряжение: уровень 0,5

Входной сигнал

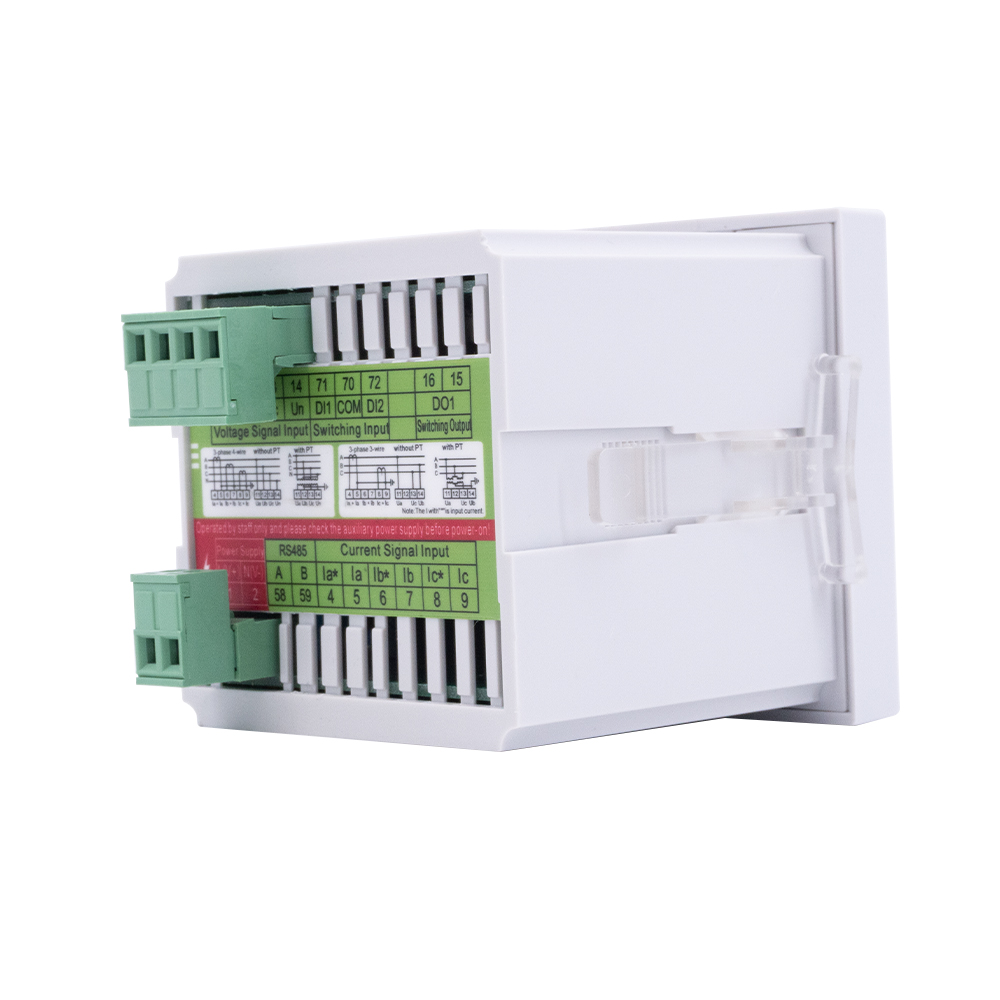

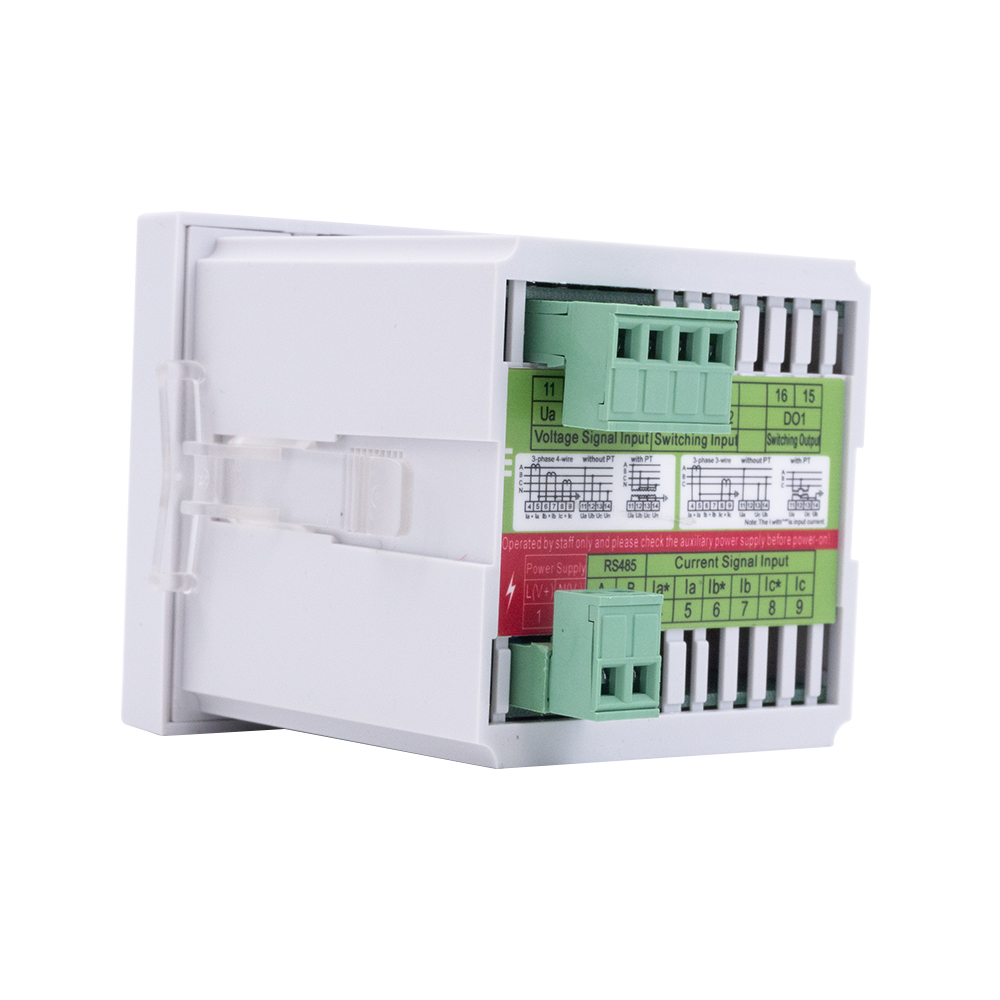

• Режим подключения: три фазы, четыре провода, три фазы, три провода.

• Номинальное напряжение: 0–600 В переменного тока.

• Напряжение перегрузки: 1,2 раза (продолжение), 2 раза в секунду (мгновенно)

• Потребляемая мощность: <1 ВА/фаза (напряжение)

• Импеданс:> 300 кОм

• Частота: 45–65 Гц или постоянный ток.

Вспомогательный источник питания

•  Рабочий диапазон переменного тока 220 В.

•  Потребляемая мощность: <4 ВА.

Функциональный модуль

• Интерфейс связи: односторонняя связь RS-485, протокол Modbus-RTU.

• Скорость передачи данных: 1200–9600 бит/с, значение по умолчанию — 2400 бит/с.

• Вход переключателя: 4 способа

• Выход переключателя: 3 направления (мощность: 250 В переменного тока/5 А, 30 В постоянного тока/5 А)

• Выход передачи: 3 способа (аналоговый выход: 0/4–20 мА или 0–5/10 В)

Обратите внимание, что выше указана наша стандартная функция. Пожалуйста, свяжитесь с нами для настройки специальных продуктов.
