ТР0257-ЛХ
TR
50000
T/T, Western Union, PayPal
Шанхай, Китай
Особенности продукта
* Измеряет переменный, постоянный и импульсные сигналы.
* Сильная устойчивость к внешним помехам, высокий коэффициент подавления синфазного сигнала.
* Низкий температурный дрейф, низкое энергопотребление, широкий диапазон частот.
* Перфорированная структура, без вносимых потерь.

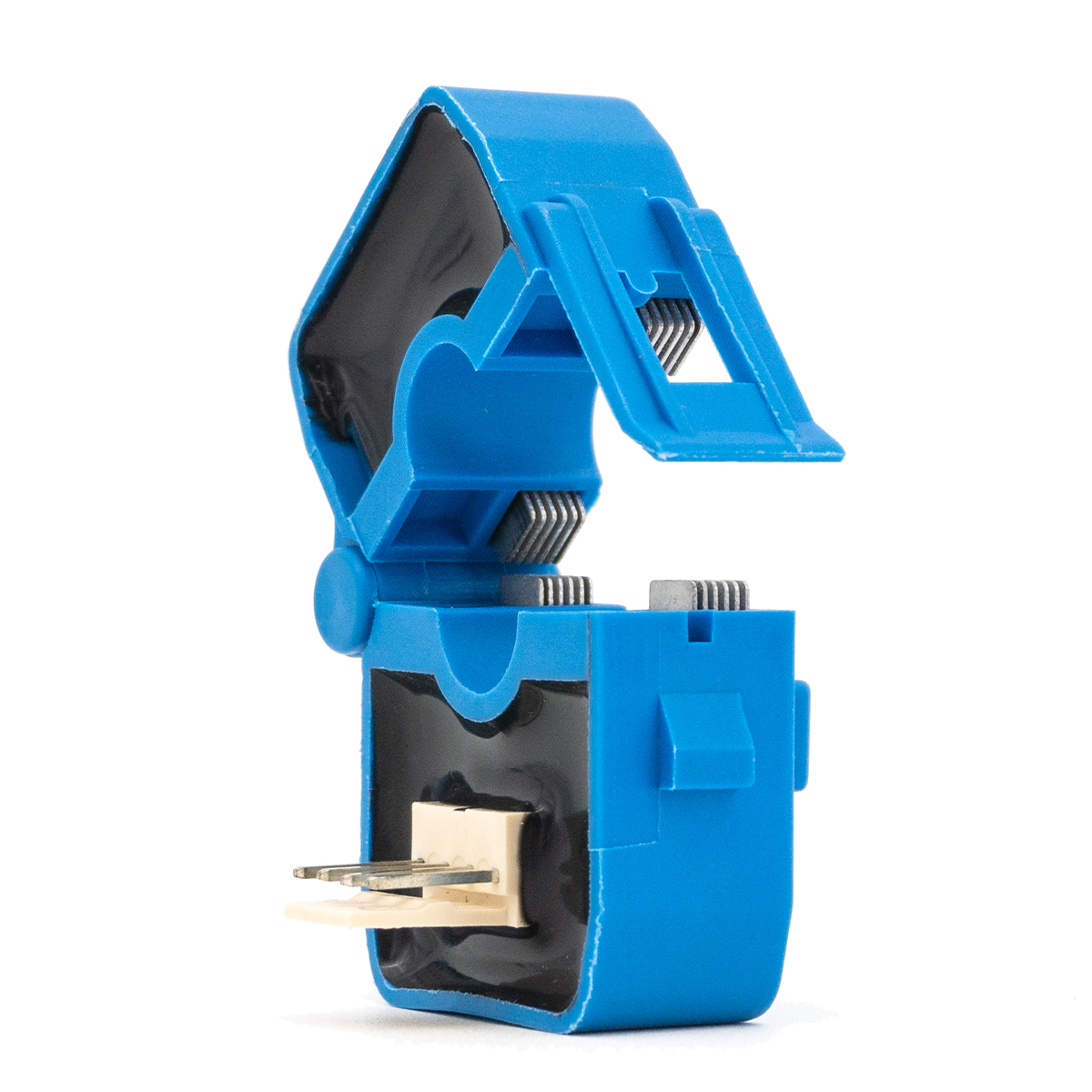

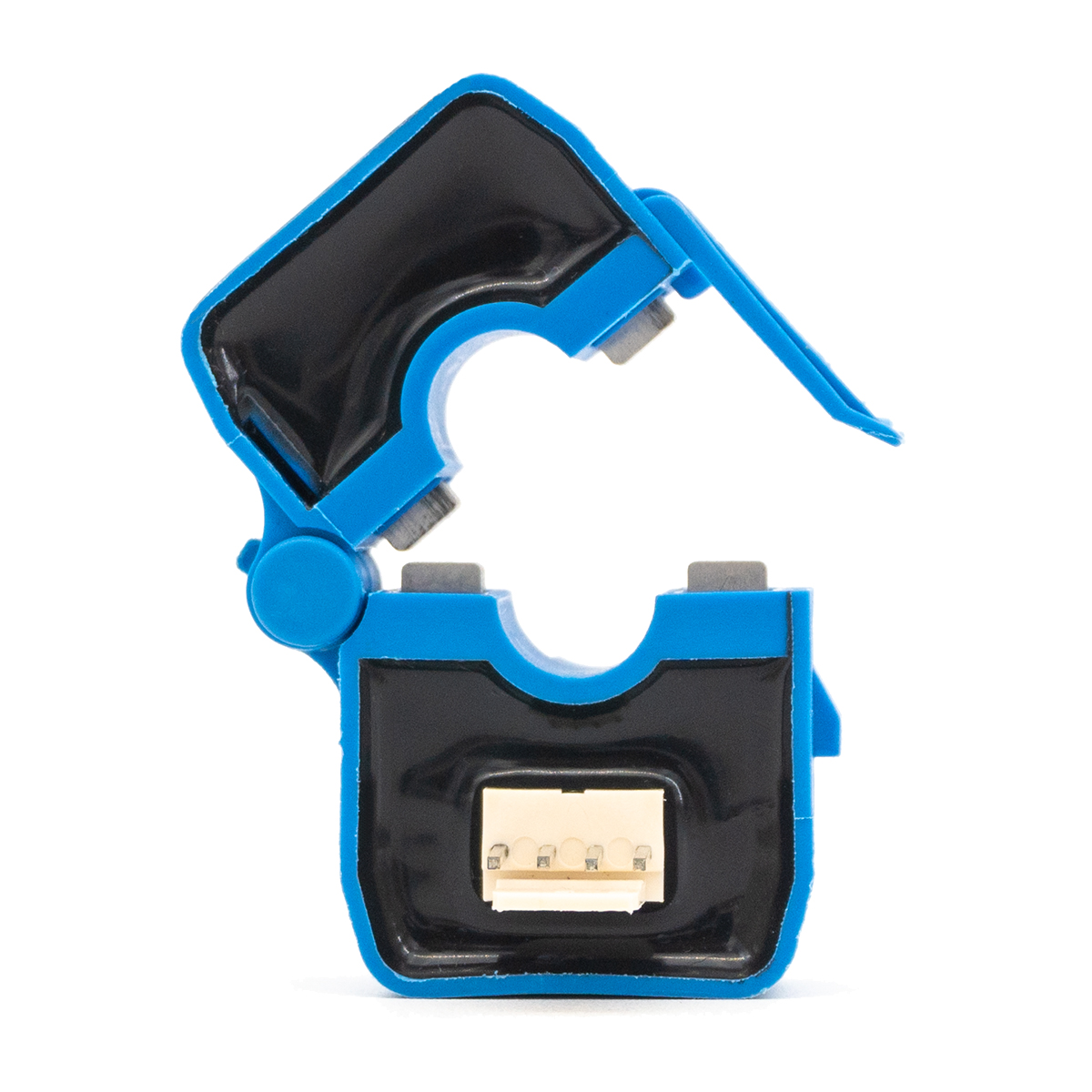

* Разделенная структура, проста в установке.
Применение продукта
* Регулировка скорости преобразования частоты переменного тока.
* Серводвигатель тяги.
* Источник бесперебойного питания (ИБП).
* Сварочный аппарат, аккумуляторное питание.
Параметры продукта
| Спецификация | 10A/1V | 20A/1V | 50A/1V | Unit | |
|---|---|---|---|---|---|
| I PN | Номинальный входной ток | 10 | 20 | 50 | A |
| I P | Диапазон измерения первичного тока | 0 ～ 20 | 0 ～ 40 | 0 ～ 75 | A |
| V SN | Номинальное выходное напряжение вторичной обмотки | 2,5 ± 1 | V | ||
| V C | Напряжение источника питания | +12(±5%) | V | ||
| I C | Потребляемый ток | <10 | магистр | ||
| Vd | Напряжение изоляции | Между первичными и вторичными цепями: 2,5 кВ/50 Гц/1 мин | |||
| ε L | Линейность | <0,5 | %Fs | ||
| X | Точность | ТА=25℃:≤±2 | % | ||
| V 0 | Напряжение смещения | TA = 25 ℃: ≤ ± 20 | мв. | ||
| V OM | Напряжение магнитного смещения | IP = 0 после 3*IPN: ≤ ± 20 | мв. | ||
| V OT | Напряжение смещения Температурный дрейф | IP=0TA=-40～+80℃:≤±0,25 | MV/℃ | ||
| T r | Время отклика | ≤1 | РС | ||
| f | Полоса пропускания (-3 дБ) | постоянный ток～2,2 | кГц | ||
| T A | Рабочая температура | -40 ～+80 | ℃ | ||
| T S | Температура хранения | -45 ～+85 | ℃ | ||
| R L | Сопротивление нагрузке | ТА=25℃:≥4,7 | kom | ||

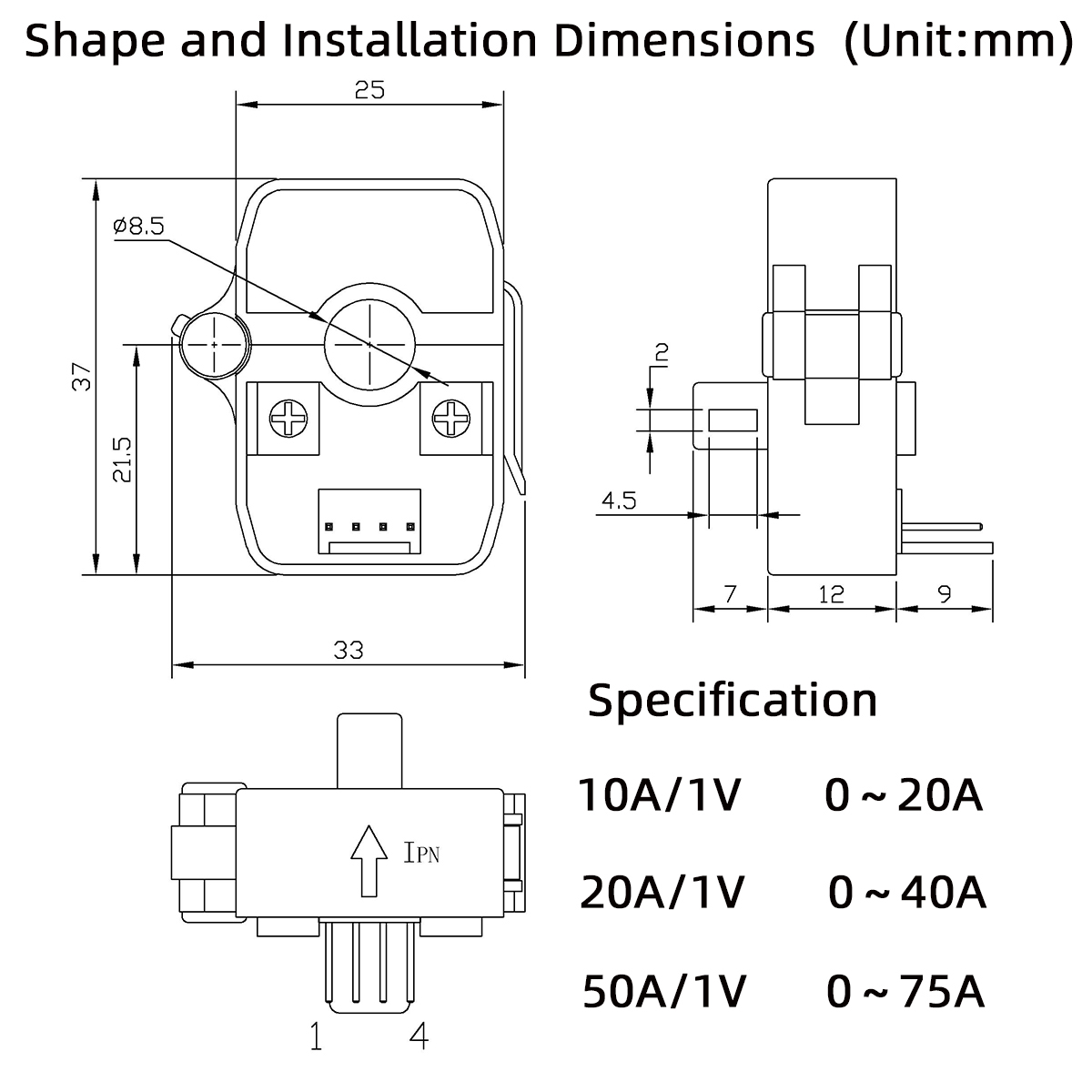

Размеры формы и установки

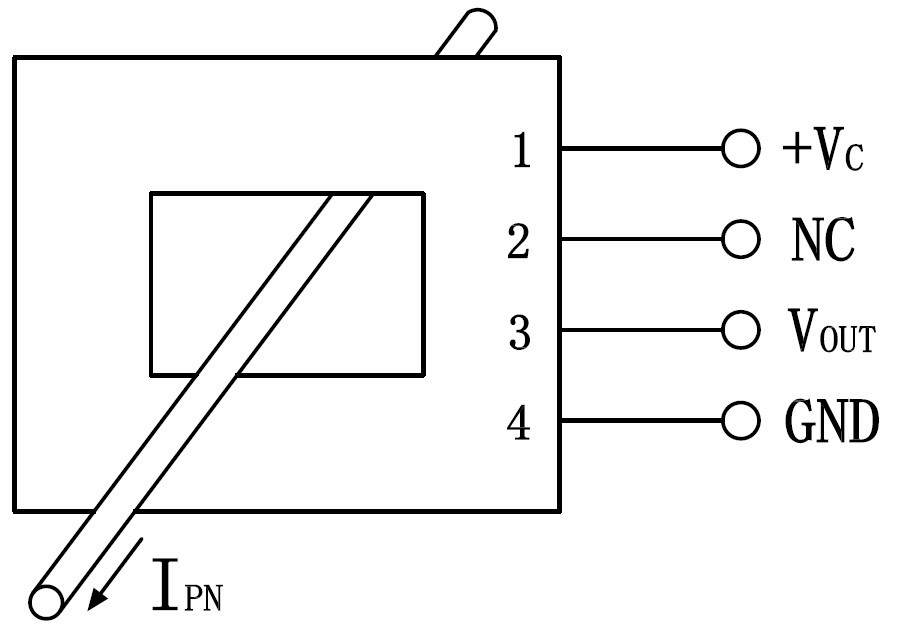

Схема цепи
Примечание:
4: заземление
Установка мер предосторожности
Датчик должен быть подключен правильно, иначе это может привести к повреждению внутренних компонентов датчика.
Динамические характеристики (DI/DT и время отклика) являются лучшими, когда строка входного тока полностью заполнена первичной перфорацией.
