Как работает трансформатор тока низкого напряжения?

Трансформатор тока низкого напряжения (LVCT) — это важное устройство, используемое в электроэнергетических системах для измерения, мониторинга и защиты цепей низкого напряжения. Трансформаторы тока низкого напряжения, которые обычно применяются в системах с номинальным напряжением ниже 1 кВ, обеспечивают точное измерение тока путем преобразования высоких первичных токов в более низкие, пропорциональные вторичные токи, подходящие для приборов, реле и измерительного оборудования. Они обеспечивают электробезопасность, обеспечивают эффективное управление энергопотреблением и поддерживают обнаружение неисправностей в промышленных и коммерческих энергосетях.

Принцип работы:

Трансформатор тока низкого напряжения работает по принципу электромагнитной индукции. Когда переменный ток (AC) проходит через первичный проводник, вокруг него создается магнитное поле. Магнитный сердечник LVCT улавливает этот магнитный поток и индуцирует пропорциональный ток во вторичной обмотке. Наведенный вторичный ток поддерживает фиксированное соотношение с первичным током (например, 1000:5А), что позволяет точно измерять ток, не подвергая измерительные приборы воздействию высоких уровней тока.

Материал магнитного сердечника, часто изготовленный из кремнистой стали с высокой проницаемостью или нанокристаллических сплавов, минимизирует потери в сердечнике и обеспечивает линейность в широком диапазоне токов. Изоляция между первичными и вторичными цепями гарантирует электрическую безопасность. Во время работы LVCT воспроизводит форму первичного тока с минимальной погрешностью фазы и амплитуды, что обеспечивает точное измерение, энергоаудит и координацию реле защиты.

Ключевые особенности:

Высокая точность измерений:
Обеспечивает точное преобразование тока с низким соотношением и фазовыми ошибками, обеспечивая надежные показания счетчиков и реле.

Компактная и прочная конструкция:
создана для легкой установки внутри распределительных устройств, систем шин или распределительных щитов. Прочный корпус обеспечивает механическую прочность и защиту от пыли, влажности и вибрации.

Улучшенная электрическая изоляция:
Разработан с использованием высококачественных изоляционных материалов, обеспечивающих безопасную работу в условиях низкого напряжения, предотвращая при этом пробой диэлектрика или короткие замыкания.

Широкий диапазон измерений:

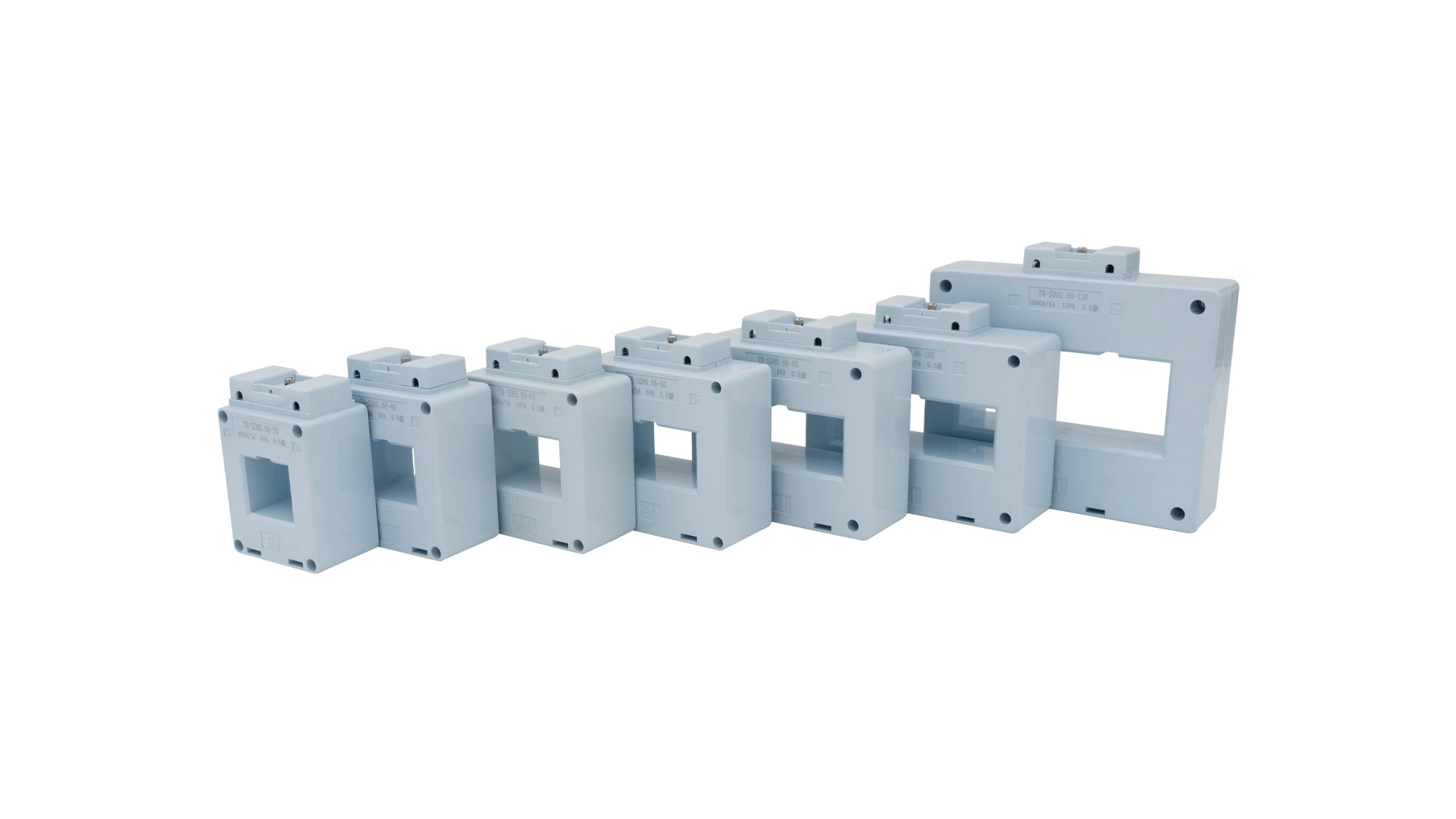

поддерживает различные номинальные значения первичного тока (от нескольких ампер до нескольких тысяч ампер), что обеспечивает гибкое использование в различных электрических системах.

Безопасность и изоляция:
Обеспечивает гальваническую развязку между сильноточными первичными цепями и чувствительными измерительными приборами, защищая персонал и устройства от опасности поражения электрическим током.

Приложения:

Трансформаторы тока низкого напряжения широко используются в промышленных, коммерческих и коммунальных энергосистемах. В промышленной автоматизации они контролируют нагрузку двигателя, обнаруживают перегрузки и поддерживают оптимизацию процессов. В коммерческих зданиях LVCT являются неотъемлемыми компонентами систем управления энергопотреблением (EMS) и интеллектуальных счетчиков, помогая отслеживать потребление энергии и повышать эффективность.

Они также широко используются в низковольтных распределительных панелях, распределительных шкафах , и системах возобновляемых источников энергии, таких как солнечные и ветроэнергетические установки, для измерения тока и балансировки нагрузки. Кроме того, LVCT служат в защитной релейной защите — обнаруживая аномальные условия тока, такие как короткие замыкания или замыкания на землю — для срабатывания автоматических выключателей и предотвращения повреждения оборудования.

Таким образом, низковольтный трансформатор тока является жизненно важным инструментом для точного измерения тока, защиты и управления в низковольтных электрических сетях. Сочетание высокой точности, безопасности и долговечности делает его незаменимым в современных приложениях мониторинга электропитания, автоматизации и энергоэффективности.
