ТР0209-ЛКХ
TR
50000
T/T, Western Union, PayPal
Шанхай, Китай
* Измеряет переменный, постоянный и импульсные сигналы.
* Сильная устойчивость к внешним помехам, высокий коэффициент подавления синфазного сигнала.
* Низкий температурный дрейф, низкое энергопотребление, широкий диапазон частот.
* Структура K/D, простая установка.
Применение продукта
* Регулировка скорости преобразования частоты переменного тока.
* Серводвигатель тяги.
* Источник бесперебойного питания (ИБП).
* Сварочный аппарат, аккумуляторное питание.
Параметры продукта
| Спецификация | 50A/4V | 200A/4V | 500A/4V | Блок | |
|---|---|---|---|---|---|
| I PN | Первичный номинальный входной ток | 50 | 200 | 500 | A |
| I P | Диапазон измерения первичного тока | 0 ～ 100 | 0 ～ 400 | 0 ～ 750 | A |
| V SN | Вторичное номинальное выходное напряжение | 4 | V | ||
| V C | Напряжение источника питания | ± 12 ～ 15 (± 5%) | V | ||
| I C | Потребление тока | ＜ 20 | магистр | ||
| V- D | Напряжение изоляции | Между первичными и вторичными цепями: 5 кВ/50 Гц/1 мин | |||
| ε L | Линейность | ＜ 1 | %Fs | ||
| x | Проведение | TA = 25 ℃: ≤ ± 1 | % | ||
| V 0 | - | TA = 25 ℃: ≤ ± 20 | мв. | ||
| v Напряжение VOM VOM-letbet TRID TRIFT | TRIFT | IP=0 после 3*I PN :≤±20 | мв. | ||
| TRIFT TRIFT | TRIFT | ИП=0,ТА=-40～+80℃:≤±1 | MV/℃ | ||
| TRIFT | TRIFT | ≤20 | μs | ||
| TRIFT | TRIFT | DC ～ 20 | кГц | ||
| TRIFT Время | . | -40 ～+80 | ℃ | ||
| T S | температура хранения | -45 ～+85 | ℃ | ||
| R L | нагрузка сопротивления | TA = 25 ℃: ≥10 | kom | ||

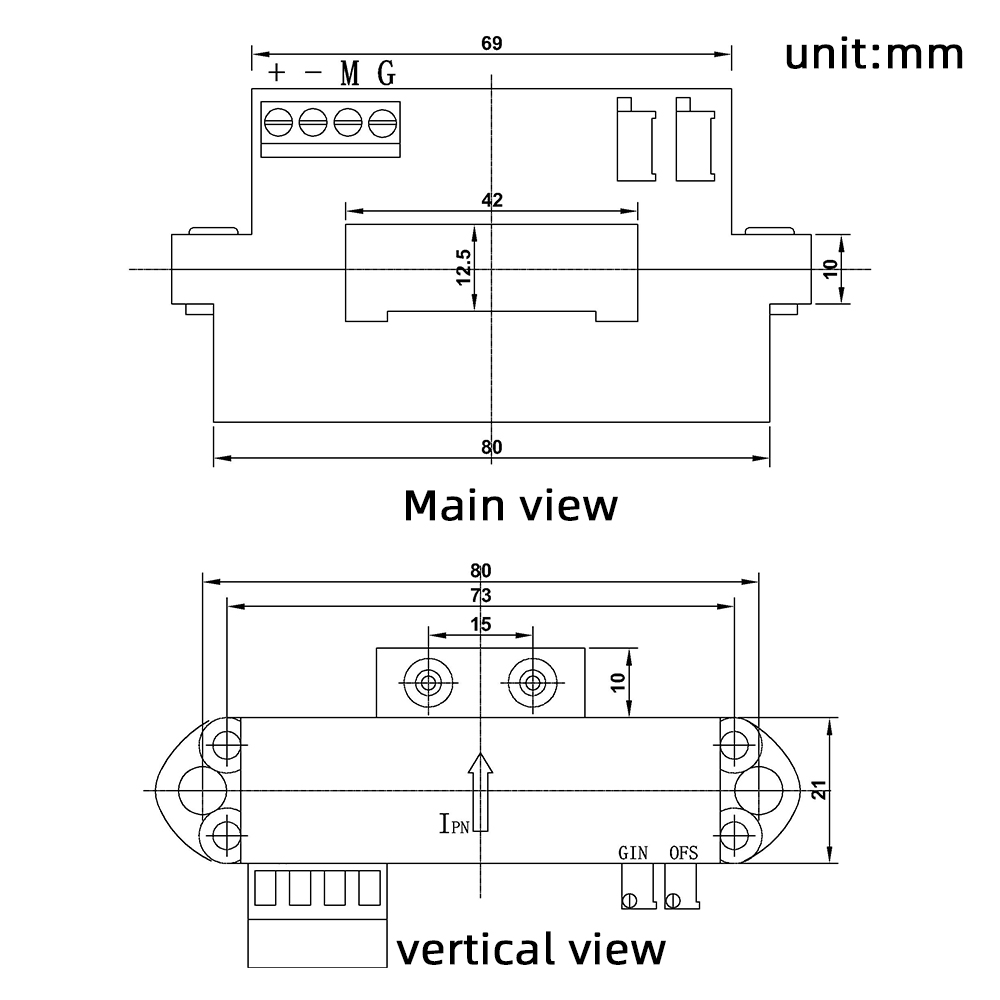

Размеры формы и установки

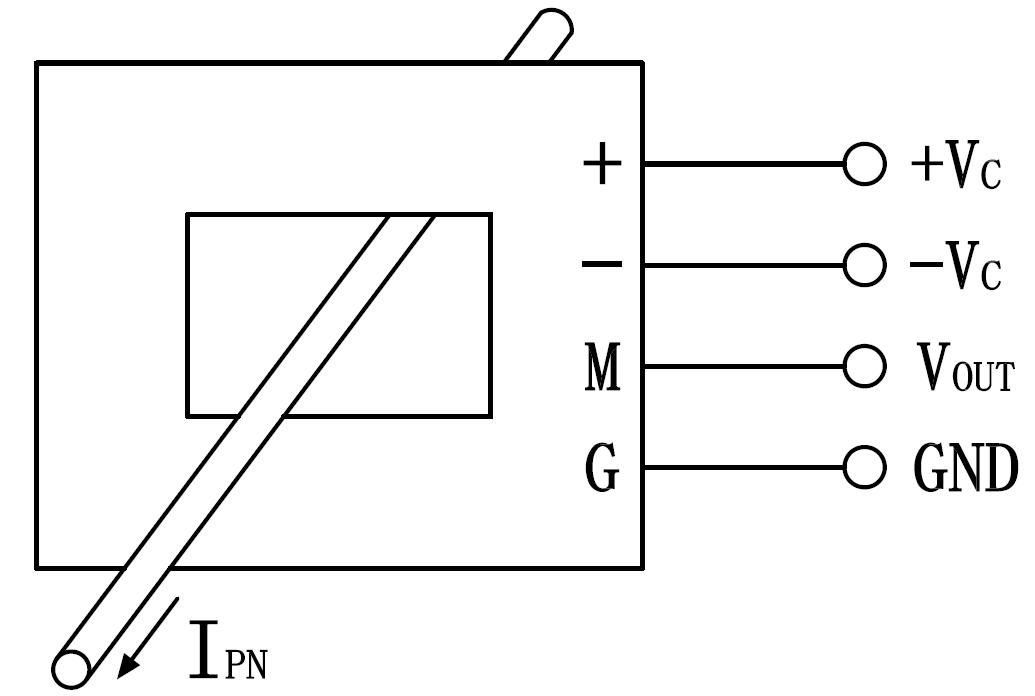

Схема цепи
Примечание:
Установка мер предосторожности
Датчик должен быть подключен правильно, иначе это может привести к повреждению внутренних компонентов датчика.
Динамические характеристики (DI/DT и время отклика) являются лучшими, когда строка входного тока полностью заполнена первичной перфорацией.
