ТР0240-ЛКХ
TR
50000
T/T, Western Union, PayPal
Шанхай, Китай
Особенности продукта
* Высокая изоляция между первичной и вторичной стороной.
* Небольшой размер, легкий вес.
* Никаких вносимых потерь, низкое энергопотребление.
* Широкий диапазон обнаружения.
Применение продукта
Используется в электроэнергетике, промышленной автоматизации, машиностроении, автомобилестроении, бытовой технике и других отраслях и областях.
Параметры продукта
| Спецификация | 100А/4В | 200A/4V | 400А/4В | Единица | |
| Я пн | Входной ток первичного рейтинга | 100 | 200 | 400 | A |
| Я р | Диапазон измерения первичного тока | 0～200 | 0 ～ 400 | 0～800 | A |
| V SN | Вторичное номинальное выходное напряжение | 4 | V | ||
| V C. | Напряжение питания | ± 12 ～ 15 (± 5%) | V | ||
| IC | Текущее потребление | ＜ 25 | магистр | ||
| V d | Изоляционное напряжение | Между первичными и вторичными цепями: 2,5 кВ/50 Гц/1 мин | |||
| ε l | Линейность | ＜ 1 | %Fs | ||
| X | Точность | TA = 25 ℃: ≤ ± 1 | % | ||
| V0 | Смещение напряжения | ТА =25℃:≤±25 | мв. | ||
| V Om | Напряжение магнитного смещения | IP = 0 после 3*IPN: ≤ ± 10 | мв. | ||
| V ot | Температурный дрейф напряжения смещения | Ip = 0 ta = -40 ～+80 ℃: ≤ ± 1 | MV/℃ | ||
| Тр | Время ответа | ≤7 | μs | ||
| f | Полоса пропускания (-3 дБ) | DC ～ 20 | кГц | ||
| Т | Рабочая температура | -40 ～+80 | ℃ | ||
| По | Температура хранения | -45 ～+85 | ℃ | ||
| R l | Сопротивление нагрузки | TA = 25 ℃: ≥10 | kom | ||

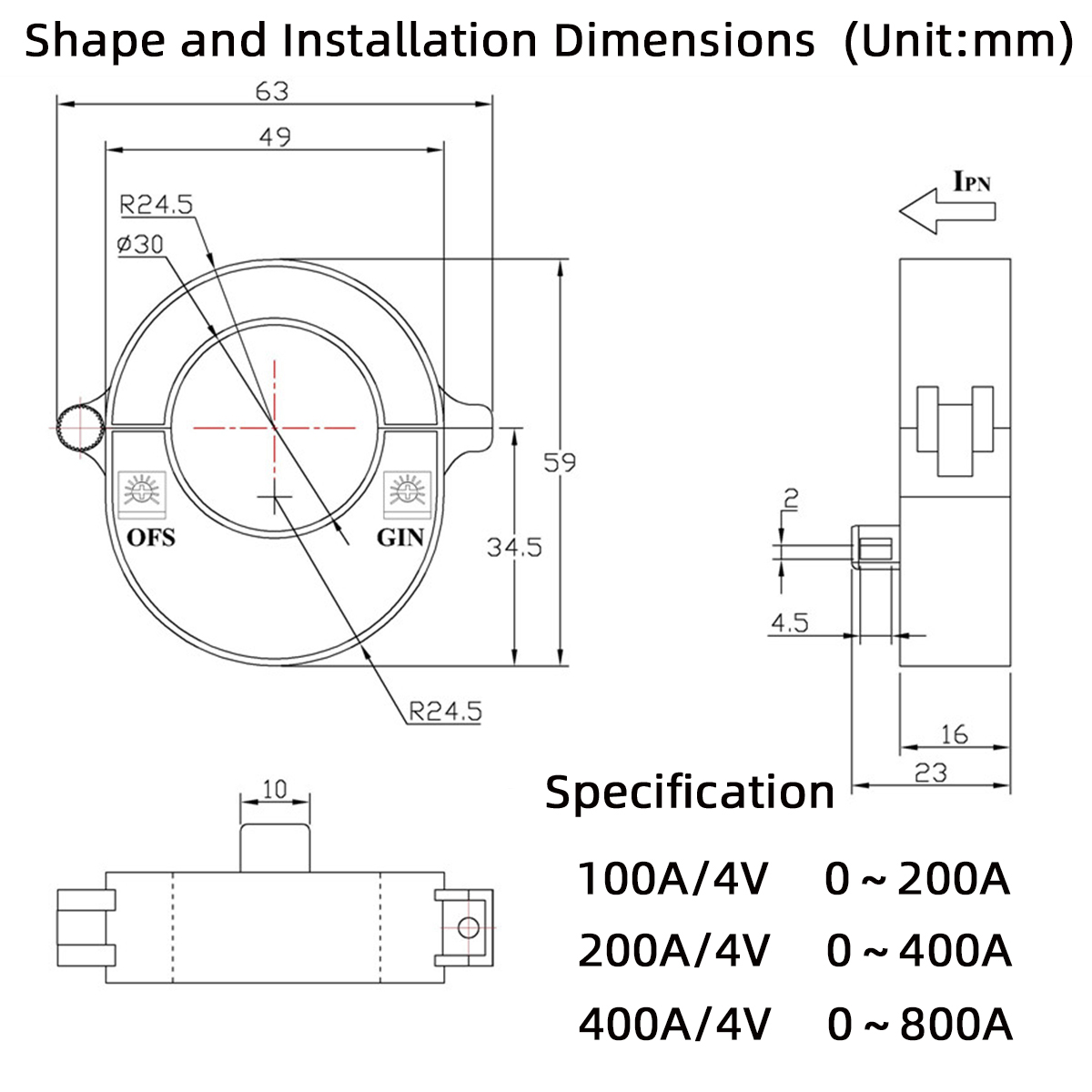

Размеры формы и установки

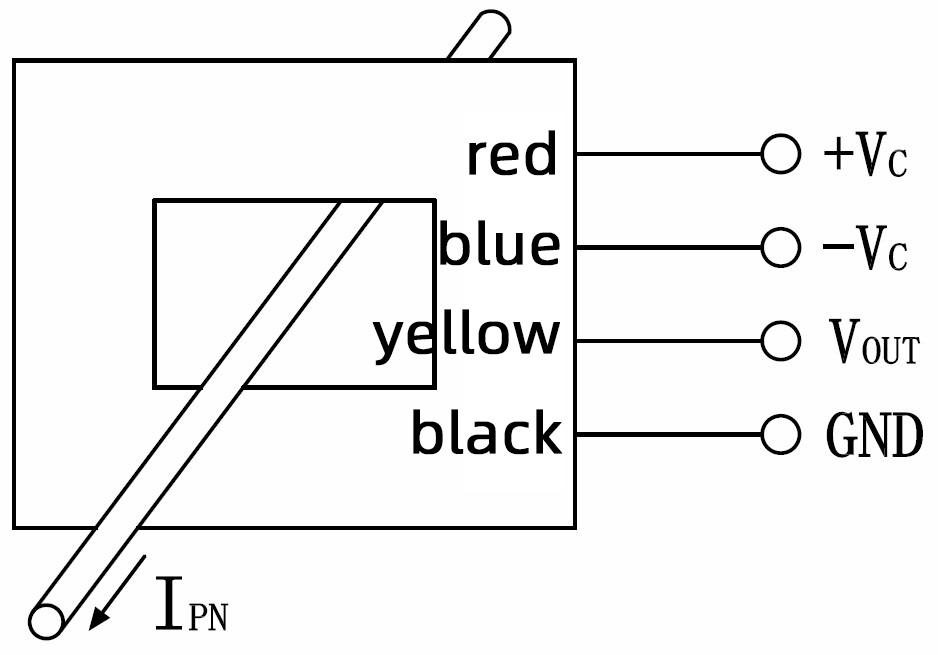

Схема цепи
Примечание:
ГИН:Регулировка амплитуды
Установка мер предосторожности
Датчик должен быть подключен правильно, иначе это может привести к повреждению внутренних компонентов датчика.
Динамические характеристики (DI/DT и время отклика) являются лучшими, когда строка входного тока полностью заполнена первичной перфорацией.
