Что такое трансформатор тока?

Трансформатор тока (КТ) — это электрическое устройство, предназначенное для измерения переменного тока (AC) путем создания уменьшенного тока во вторичной обмотке, пропорционального току, протекающему в его первичной цепи. Трансформаторы тока — это тип измерительных трансформаторов, используемых в энергосистемах для безопасного контроля высоких уровней тока без прямого подключения измерительных приборов к цепи высокого напряжения. Они обеспечивают функции измерения и защиты в электрических сетях.

Рабочий принцип

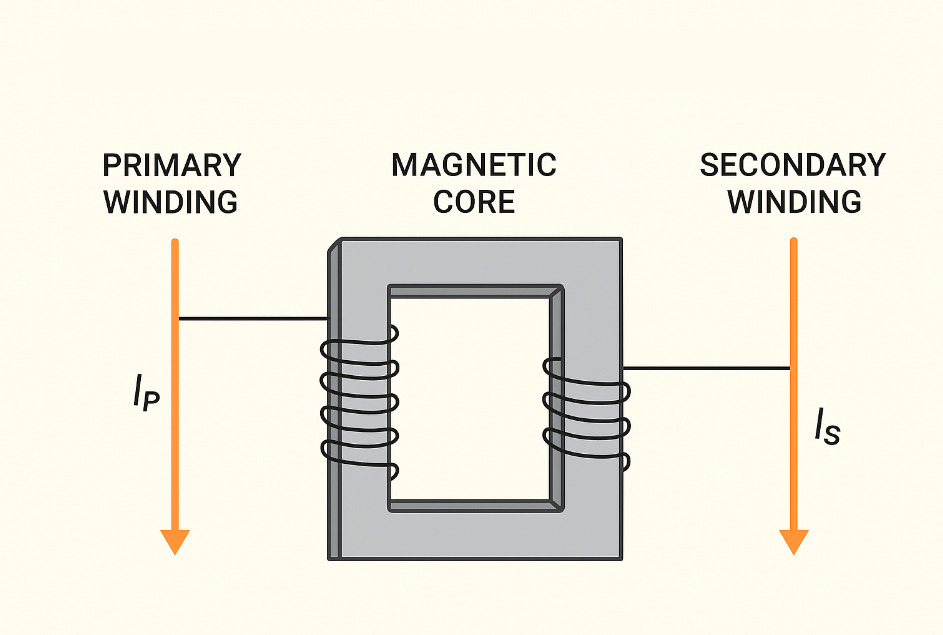

Принцип работы трансформатора тока основан на электромагнитной индукции.
Первичная обмотка, по которой протекает измеряемый ток, подключается последовательно с нагрузкой.
Магнитный поток, создаваемый в магнитопроводе, индуцирует ток во вторичной обмотке.
Соотношение первичных и вторичных витков определяет коэффициент трансформации трансформатора тока , гарантируя, что вторичный ток является уменьшенной и точной копией первичного тока.
Подключив амперметры, реле или счетчики энергии к вторичной цепи, значения тока можно контролировать или использовать для схем защиты, не подвергая оборудование воздействию опасных уровней тока.

Применение трансформаторов тока

1. Мониторинг энергосистемы
   Используется на подстанциях, в сетях передачи и распределения для измерения тока и обнаружения изменений нагрузки. высокого и В зависимости от уровня напряжения применяются трансформаторы тока низкого напряжения .

2. Системы защиты
   Интегрированы с защитными реле для обнаружения сверхтоков, коротких замыканий и замыканий на землю.

3. Измерение энергии

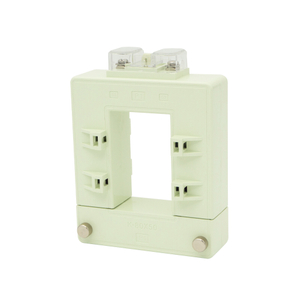

   Незаменимо в интеллектуальных сетях и промышленном управлении электропитанием для точного выставления счетов и анализа нагрузки. Трансформаторы тока с разъемным сердечником широко применяются для прецизионного измерения.

4. Промышленное оборудование

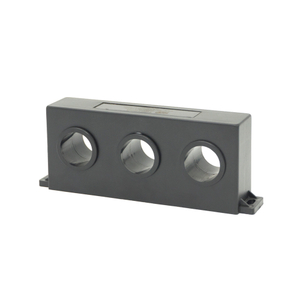

   Защищает двигатели, трансформаторы и генераторы, предоставляя данные о токе в реальном времени для автоматического отключения в случае сбоев.

5. Системы управления
   Применяются в системах автоматизации и SCADA для обратной связи и управления электрическими процессами.

Тенденции развития

Миниатюризация и более высокая точность. В новых конструкциях используются передовые материалы сердцевины и цифровая калибровка для достижения высокой точности.
Неинвазивные трансформаторы тока и трансформаторы тока с разделенным сердечником: более простая установка без разрыва цепи, что особенно полезно при модернизации и обслуживании.
Интеллектуальные трансформаторы тока для Интернета вещей и интеллектуальных сетей: интеграция с протоколами цифровой связи (например, Modbus, IEC 61850) обеспечивает мониторинг в реальном времени, удаленную диагностику и профилактическое обслуживание.
Широкополосное измерение и измерение постоянного тока. Исследования направлены на создание трансформаторов тока, способных измерять не только переменный, но также постоянный и высокочастотный токи для возобновляемых источников энергии и силовой электроники.
Экологичные материалы: Разработка трансформаторов тока с меньшим воздействием на окружающую среду, более высокой энергоэффективностью и соответствием мировым стандартам устойчивого развития.

Подводя итог, можно сказать, что трансформатор тока является жизненно важным компонентом современных энергосистем, обеспечивающим точное измерение тока, безопасную эксплуатацию и защиту системы. Благодаря быстрому развитию интеллектуальных сетей, интеграции возобновляемых источников энергии и цифровому управлению энергией технология КТ развивается в сторону интеллектуальных, компактных и многофункциональных трансформаторов тока.
