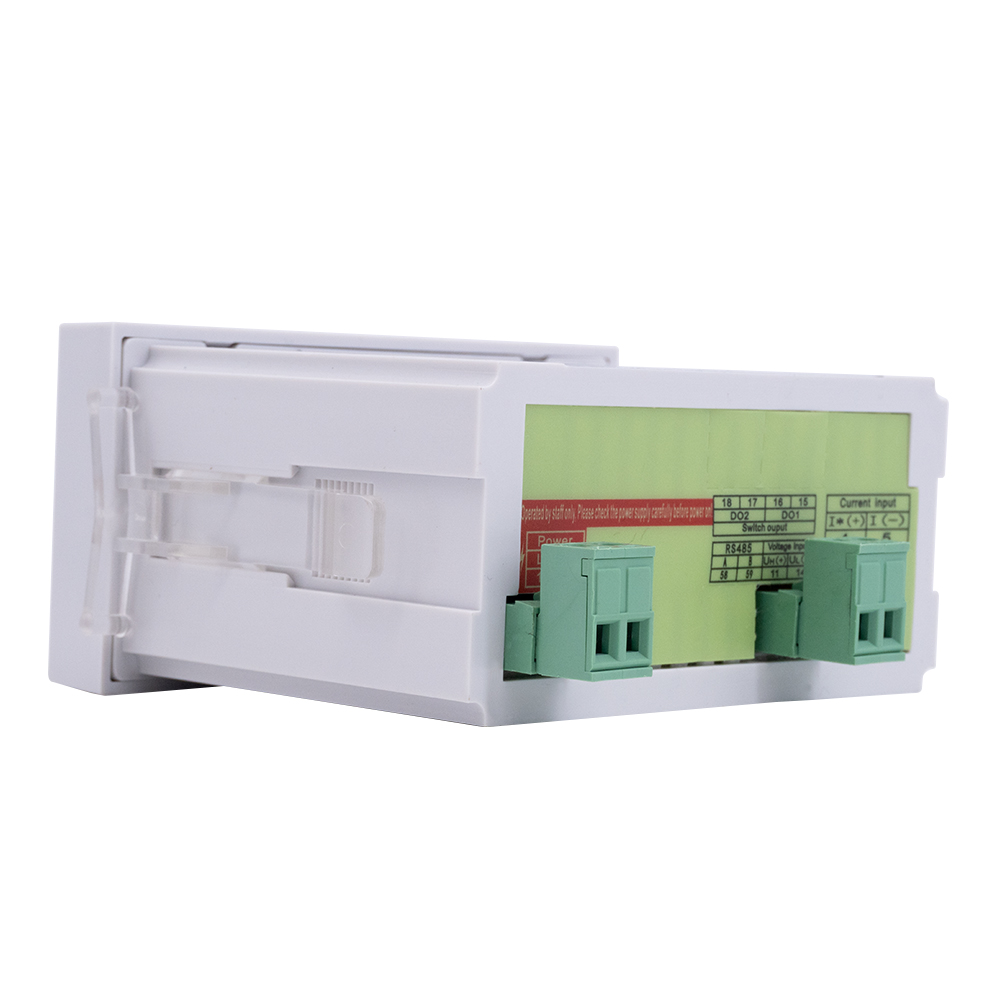

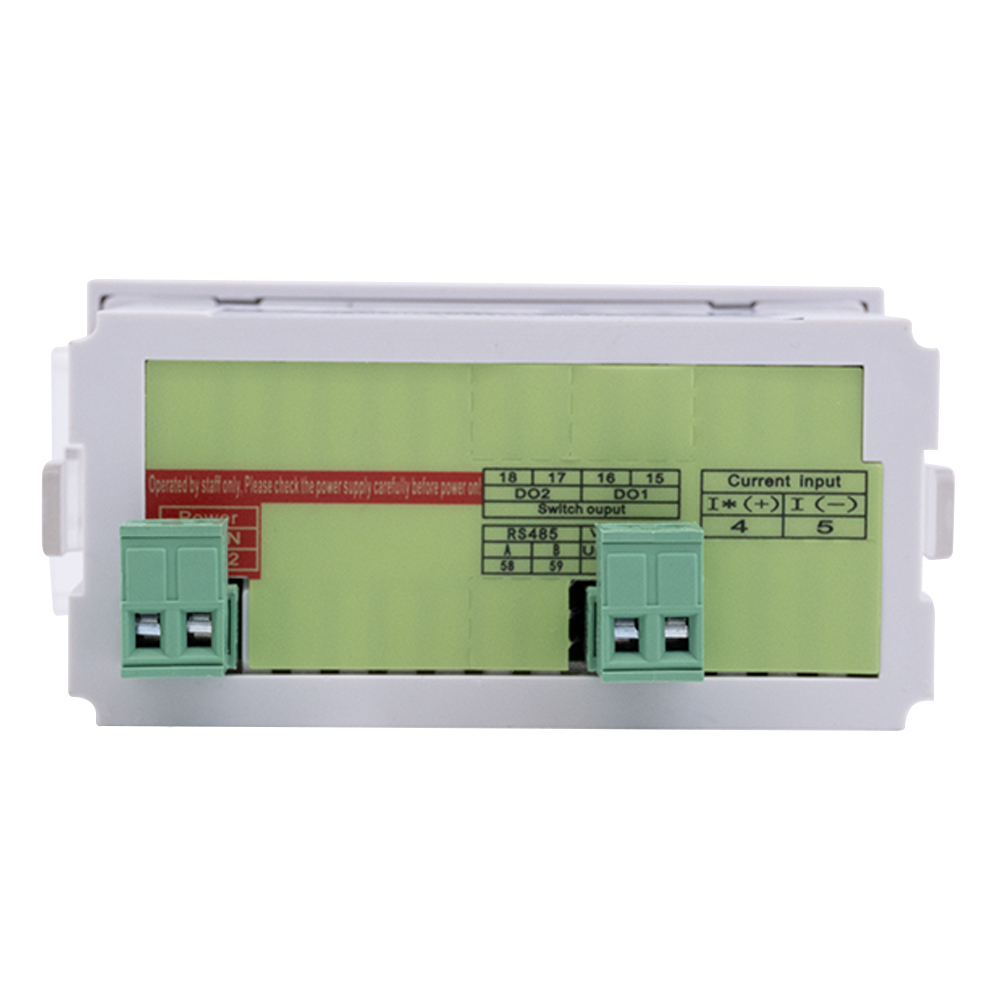

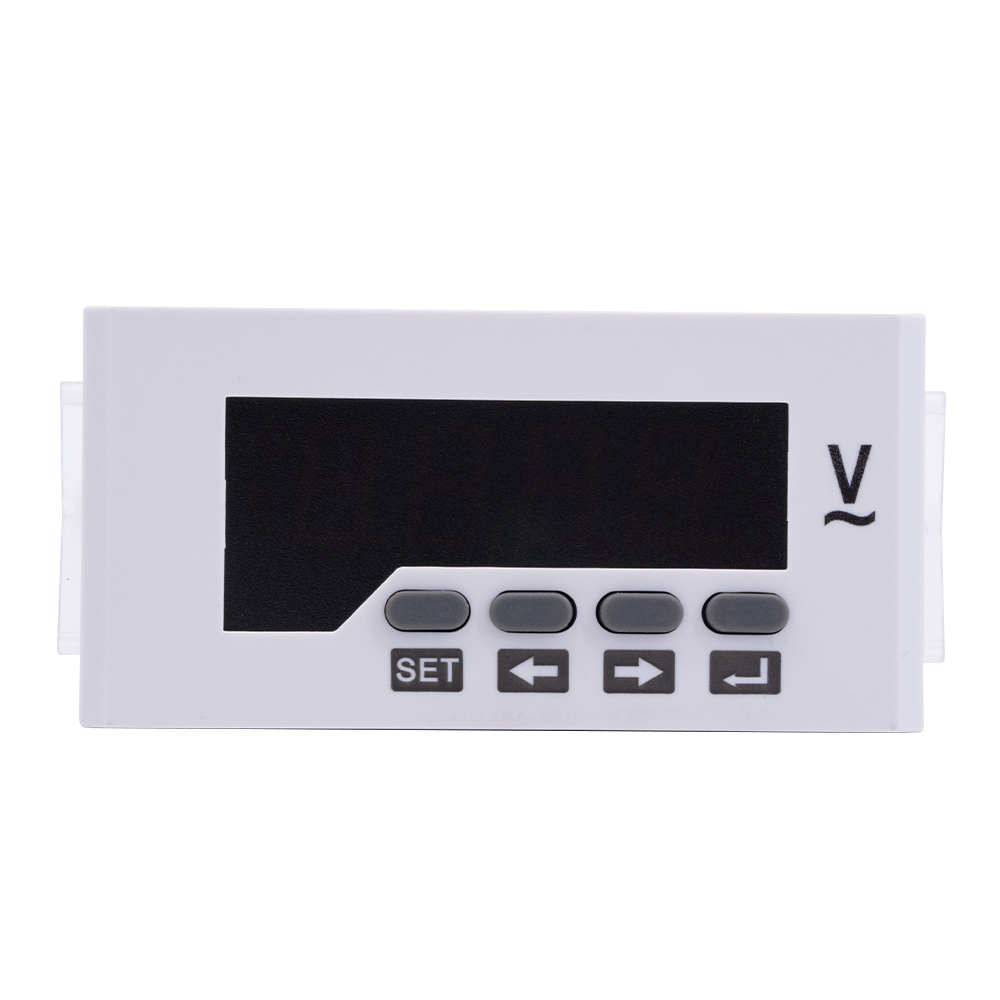

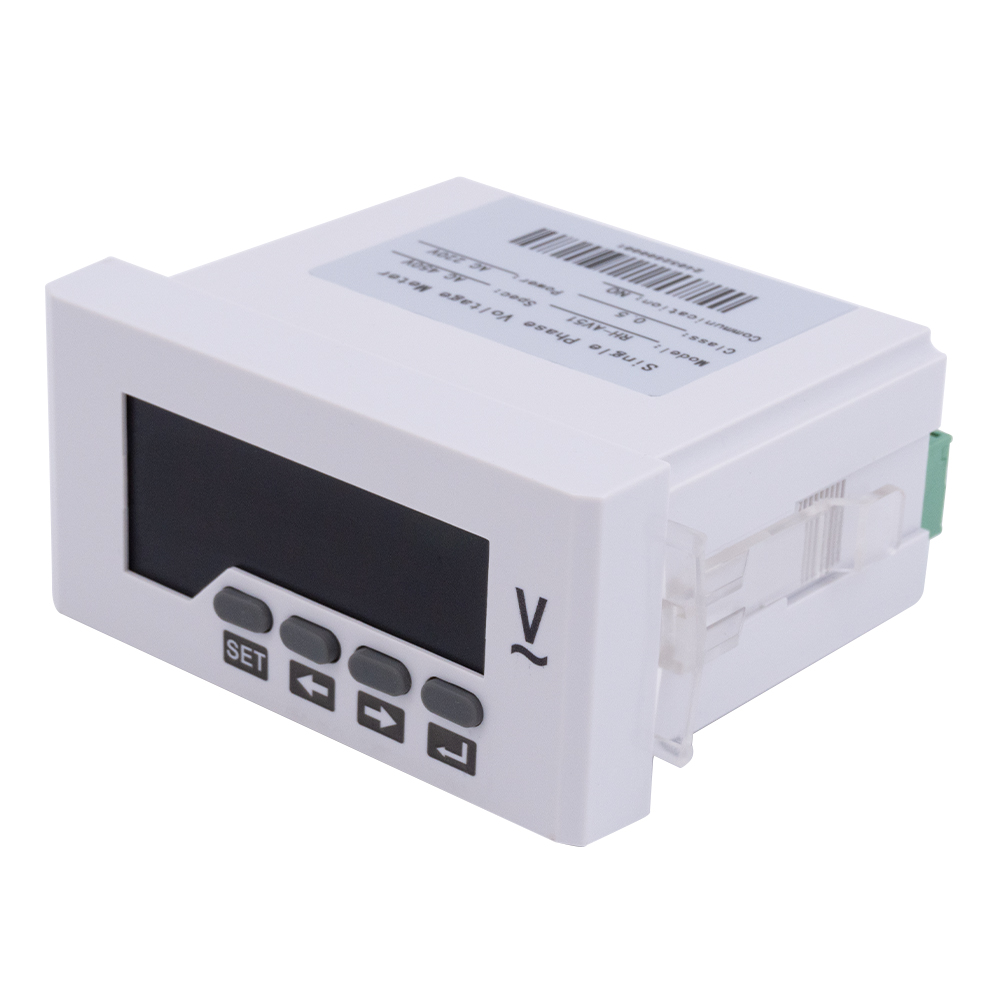

Однофазный цифровой измеритель мощности серии TR

Измеритель напряжения — это фундаментальный электроизмерительный прибор, используемый для определения разности потенциалов (напряжения) между двумя точками электрической цепи. Он играет решающую роль в мониторинге, тестировании и поддержании производительности и безопасности электрических и электронных систем. Измерители напряжения являются важными инструментами для инженеров, электриков и техников в различных областях, включая промышленную автоматизацию, распределение электроэнергии, возобновляемые источники энергии и тестирование электронного оборудования.

Принцип работы вольтметра основан на измерении падения напряжения на его выводах. Когда измеритель подключается параллельно тестируемой цепи или компоненту, он обнаруживает разницу электрического потенциала и преобразует ее в измеримый сигнал. В аналоговых измерителях напряжения эта разность потенциалов пропускает ток через механизм подвижной катушки, вызывая отклонение указателя по калиброванной шкале. Напротив, цифровые измерители напряжения (DVM) используют аналого-цифровой преобразователь (АЦП) для обработки входного сигнала и отображения значения напряжения в числовом виде на ЖК- или светодиодном экране, обеспечивая более высокую точность и более удобочитаемость.

Современные измерители напряжения могут измерять напряжения как постоянного тока (DC), так и переменного тока (AC). Они разработаны с широким диапазоном измерений, охватывающим низковольтные электронные схемы и высоковольтные промышленные энергосистемы. Усовершенствованные модели включают в себя такие функции, как автоматический выбор диапазона, измерение истинного среднеквадратического значения, сохранение данных, запись минимального/максимального значения и защиту от перенапряжения, обеспечивая точную и безопасную работу даже в сложных электрических средах.

Измерители напряжения доступны в различных типах и конфигурациях. Панельные счетчики обычно используются в панелях управления, генераторах и распределительных щитах для непрерывного мониторинга напряжения. Портативные цифровые измерительные приборы или мультиметры широко используются для выездного обслуживания, технического обслуживания и устранения неполадок. Высокоточные стендовые модели используются в лабораториях и исследовательских учреждениях для испытаний и калибровки.

Таким образом, измеритель напряжения является незаменимым инструментом для измерения напряжения и диагностики системы. Сочетание точности, надежности и универсальности делает его незаменимым для обеспечения безопасной и эффективной работы электрических систем, предотвращения повреждения оборудования и поддержания качества электроэнергии в широком спектре применений.

Точность измерения

• Напряжение: уровень 0,5.

Входной сигнал

• Режим подключения: однофазный, два провода.

• Номинальное напряжение: 0–600 В переменного тока/0–1000 В постоянного тока.

• Напряжение перегрузки: 1,2 раза (продолжение), 2 раза в секунду (мгновенно)

• Потребляемая мощность: <1 ВА/фаза (напряжение)

• Импеданс:> 300 кОм

• Частота: 45–65 Гц или постоянный ток.

Вспомогательный источник питания

•  Рабочий диапазон переменного тока 220 В.

•  Потребляемая мощность: <4 ВА.

Функциональный модуль

• Интерфейс связи: односторонняя связь RS-485, протокол Modbus-RTU.

• Скорость передачи данных: 1200–9600 бит/с, значение по умолчанию — 2400 бит/с.

• Вход переключателя: 2 способа

• Выход переключателя: 2 направления (мощность: 250 В переменного тока/5 А, 30 В постоянного тока/5 А)

• Выход передачи: 1 способ (аналоговый выход: 0/4–20 мА или 0–5/10 В)

Обратите внимание, что выше указана наша стандартная функция. Пожалуйста, свяжитесь с нами для настройки специальных продуктов.
