Каков принцип работы передатчика тока?

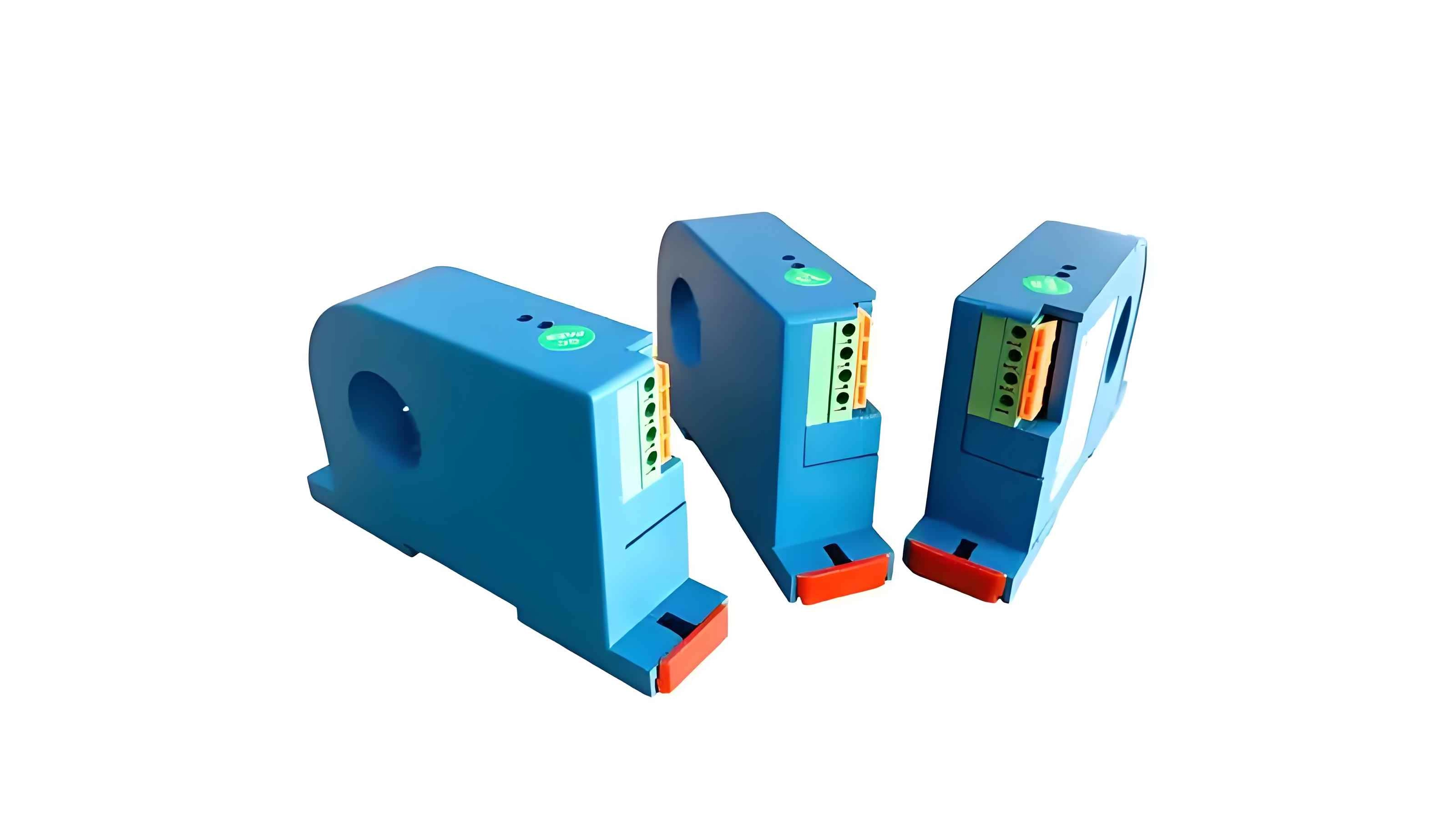

Передатчик тока (преобразователь тока) — это электрическое устройство, предназначенное для измерения тока в проводнике и преобразования его в стандартизированный выходной сигнал, обычно в виде сигнала постоянного тока 4–20 мА , для целей измерения, мониторинга или управления. Датчики тока широко используются в промышленной автоматизации, энергетических системах, управлении энергопотреблением зданий и управлении процессами для обеспечения точного измерения тока в реальном времени. В отличие от обычных трансформаторов тока ( ТТ ), которые обеспечивают только уменьшенный вторичный ток, пропорциональный первичному току, датчики тока активно преобразуют измеренный ток в стандартный аналоговый или цифровой сигнал, который может быть легко интерпретирован системами управления, блоками сбора данных или устройствами мониторинга.

Принцип работы датчика тока можно объяснить в несколько ключевых этапов:

Измерение тока.
Первый этап включает в себя обнаружение первичного тока, протекающего через проводник. Существует несколько методов измерения тока , наиболее распространенными из которых являются:

Выбор метода измерения зависит от таких факторов, как тип тока (переменный/постоянный), требуемая точность, частотная характеристика и требования к изоляции.

Предлагаемая схема : Покажите первичный проводник, проходящий через датчик Холла или трансформатор тока, с изображением магнитного потока.

Электромагнитная индукция: аналогична обычному трансформатору тока, где первичный проводник действует как одновитковая обмотка, а вторичная катушка генерирует пропорциональный ток.

Измерение эффекта Холла: основано на принципе эффекта Холла, при котором датчик Холла , помещенный в магнитное поле, создаваемое проводником, создает напряжение, пропорциональное току. Этот метод особенно подходит для постоянного или переменного тока.

Катушки Роговского . Для измерения высокочастотных переменных токов гибкая катушка Роговского может определять скорость изменения тока и обеспечивать выходной сигнал, пропорциональный производной тока.

Формирование сигнала
После обнаружения тока необработанный сигнал от чувствительного элемента (напряжение от датчика Холла или вторичный ток от трансформатора тока) часто оказывается слишком слабым или зашумленным для прямой передачи. Поэтому он проходит через схемы формирования сигнала, которые могут включать в себя:

Современные передатчики часто используют встроенное аналого-цифровое преобразование (АЦП) для преобразования аналогового сигнала датчика в цифровую форму перед обработкой, что обеспечивает высокую точность и стабильность.

Предлагаемая схема: Блок-схема датчик → усилитель → фильтр → линеаризатор → АЦП.

Усилители: для усиления слабых сигналов.

Фильтры: для удаления высокочастотного шума или гармоник.

Схемы линеаризации: для коррекции нелинейностей отклика датчика, обеспечивая точные измерения во всем диапазоне токов.

Преобразование в стандартный выходной сигнал.
Обработанный сигнал затем преобразуется в стандартный выходной ток или напряжение, чаще всего 4–20 мА постоянного тока или 0–10 В постоянного тока, который подходит для промышленных систем управления.

Сигнал 4 мА обычно представляет нулевой ток (или наименьший измеримый ток), а сигнал 20 мА представляет ток полной шкалы. Этот стандарт обеспечивает отказоустойчивую конструкцию: любой обрыв проводки или отказ датчика будет обнаружен по сигналу менее 4 мА.

Цифровые датчики могут обеспечивать выходные данные по протоколам Modbus, HART или другим полевым шинам, что позволяет осуществлять удаленный мониторинг, диагностику и интеграцию с системами SCADA.

Основные характеристики передатчиков тока

Высокая точность и линейность: обеспечивает надежное измерение тока для точного управления.

Широкий диапазон тока: может контролировать ток от низкого до очень высокого в зависимости от технологии измерения.

Изоляция и безопасность: Обеспечивает защиту систем управления от переходных процессов высокого напряжения.

Применение передатчиков тока

Промышленная автоматизация: мониторинг токов двигателя, токов нагрузки или энергопотребления.

Системы распределения электроэнергии: измерение переменного и постоянного тока на подстанциях или распределительных устройствах для интеграции SCADA.

Системы возобновляемой энергии: отслеживание выходной мощности солнечных инверторов, токов аккумуляторов и ветряных турбин.

Преимущества перед обычными трансформаторами тока

Может измерять постоянный и переменный ток, в отличие от стандартных трансформаторов тока, которые работают только на переменном токе.

Обеспечивает прямой стандартный выход (4–20 мА) без дополнительного преобразовательного оборудования.

Обеспечивает гальваническую развязку, помехоустойчивость и повышенную безопасность.

Поддерживает интеграцию с цифровыми системами мониторинга и автоматизации, обеспечивая более разумное управление энергопотреблением.

Таким образом, датчик тока сочетает в себе точное измерение тока, преобразование сигнала и стандартизированный выходной сигнал для обеспечения точного, безопасного и надежного измерения тока для промышленных, коммерческих и энергетических приложений. Благодаря таким технологиям, как датчики Холла, катушки Роговского и усовершенствованная обработка сигналов, датчики тока служат критическим связующим звеном между электрическими системами и устройствами управления или мониторинга, повышая эксплуатационную эффективность и безопасность в современных электрических сетях.
