TR2223-LBCD
TR
50000
T/T, Western Union, PayPal
Шанхай, Китай
Особенности продукта
* Отличная точность, хорошая линейность.
* Сильная устойчивость к внешним помехам, высокий коэффициент подавления синфазного сигнала.
* Низкий температурный дрейф, низкое энергопотребление, широкий диапазон частот.
* Перфорированная структура, без вносимых потерь.
Применение продукта
* Автоматическое управление.
* Измерительный метр.
* Система железнодорожного мониторинга.
* Система управления станцией.
Параметры продукта
| Specification | AC30A/DC20mA | AC50A/DC20mA | AC100A/DC20mA | Unit | |
|---|---|---|---|---|---|
| I PN | Primary Rated Input Current(AC) | 30 | 50 | 100 | A |
| I P | Primary Current Measurement Range(AC) | 0 ～ 45 | 0 ～ 75 | 0 ～ 150 | A |
| V SN | Secondary Side Rated Output Current | DC 20 | магистр | ||
| V C | The Power Supply Voltage | +5/12/15/24 | V | ||
| I C | Current Consumption | ＜ 10+IS | магистр | ||
| V d | Insulation Voltage | Между первичными и вторичными цепями: 2,5 кВ/50 Гц/1 мин | |||
| ε L | Linearity | ＜ 0,2 | %Fs | ||
| X | Precision | TA = 25 ℃: ≤ ± 0,5 | % | ||
| I 0 | Offset Voltage | TA = 25 ℃: ≤ ± 50 | μa | ||
| I OT | Offset Current Temperature Drift | VP = 0 TA = -25 ～+75 ℃时: ≤ ± 0,01 | ма/℃ | ||
| T r | Response Time | ≤300 | РС | ||
| f | Bandwidth | -1DB 25 ～ 5K | Гц | ||
| T A | Working Temperature | -25 ～+75 | ℃ | ||
| T S | Температура хранения | -45 ～+85 | ℃ | ||
| R L | нагрузка сопротивления | TA = 25 ℃: ≤300 | Ω | ||

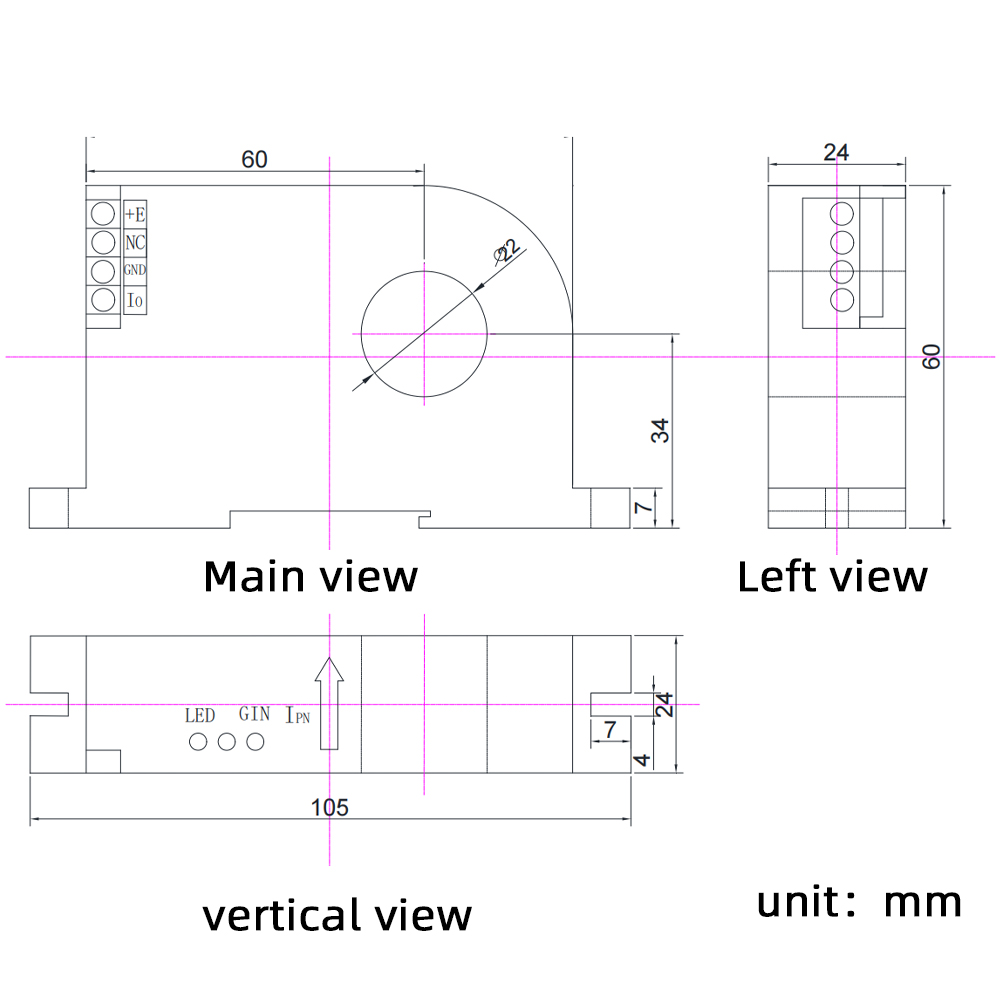

Размеры формы и установки

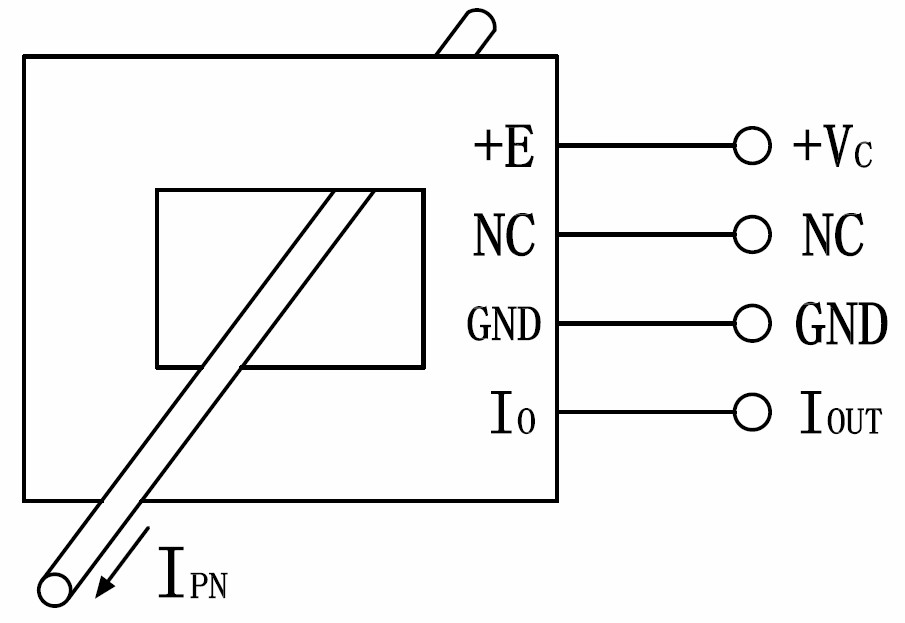

Схема схемы
Примечание:
GIN:Регулировка амплитуды
Установка мер предосторожности
Датчик должен быть подключен правильно, иначе это может привести к повреждению внутренних компонентов датчика.
Установка карточного рельса.
